CAD的標準檢查怎么用？如何合并多余的圖層、線型、文字樣式、標注樣式？
有網友問怎么把圖中的線型和文字樣式合并，圖層倒是單獨提供了圖層合并的功能，但線型和文字樣式卻沒有。當時我一時沒有想起來，還是網友提醒用標準檢查功能可以實現。
標準檢查的功能我很早就知道了，這個功能是干什么的呢？
標準檢查以及圖層轉換的功能之前介紹過，只是之前很少用，估計大家用得也比較少吧。因為我也沒有仔細研究，也就沒有馬上想起這個功能還可以用來合并線型、文字樣式。重新學習了一下，現買現賣，將我了解的跟大家分享一下。
CAD標準文件（*.dws）和圖層轉換(laytrans)
什么是標準檢查？
標準檢查（CHECKSTANDARDS）顧名思義，檢查圖紙符不符合標準，對于圖紙中不符合標準的格式進行修復，快捷鍵CHK。

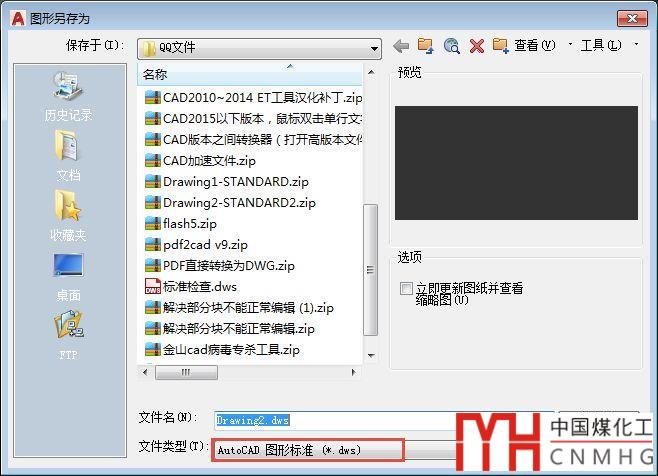

要檢查標準，首先要有一個標準文件（*.dws），這個文件其實跟DWG文件差不多，文件中不用有任何圖形，只需要在新建的文件中添加標準的圖層、文字樣式、標注樣式、線型，然后另存為（*.dws）文件即可。
至于你要添加哪些格式，這取決于你的需要，如果你只想檢查和修復文字樣式，你就可以只添加文字樣式，有網友只想合并線型，就添加線型就可以了。
---下面是廣告，不是本文圖片！---
二、如何進行標準檢查？
其實標準檢查的操作并不復雜，就是首先選擇一個創建好標準文件（*.dws）作為檢查的基礎，然后就是設置如何處理一些跟標準文件不匹配的格式數據。
在檢查圖形是否符合標準時，將對照與圖形相關聯的標準文件，檢查每個特定類型的命名對象。例如，對照標準文件中的圖層，圖形中的每個圖層都將進行檢查和對比。
標準檢查可以找出兩種問題：
-
在檢查的圖形中出現帶有非標準名稱的對象。例如，名為 WALL 的圖層出現在圖形中，但并未出現在任何相關的標準文件中。
-
圖形中的命名對象與標準文件中的某一名稱相匹配，但它們的特性并不相同。例如，圖形中 WALL 圖層為黃，而標準文件將 WALL 圖層指定為紅。
當使用的是非標準名稱的格式時，如果選擇一種標準的格式進行修復，非標準格式將從圖形中被清除。與非標準對象關聯的任何圖形對象都將轉換為（到）指定的替換標準對象。例如，非標準圖層 WALL使用標準的 ARCH-WALL 圖層替換后，圖層 WALL 上的所有對象都將移動到圖層 ARCH-WALL，然后圖層 WALL被刪除。
標準檢查的主要作用就是檢查不符合標準的各種格式數據，合并并清除一些在標準文件中不存在的格式數據。
三、標準檢查的操作步驟
檢查標準的選項比較多，這里只針對網友的問題，以文字樣式的處理為例介紹一下操作步驟。

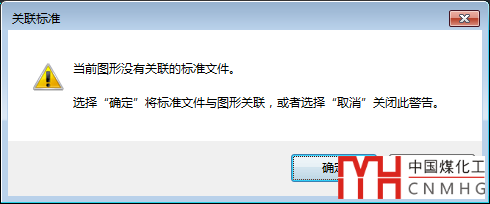

1、輸入CHK，回車，如果之前圖紙并沒有設置關聯的標準文件，會彈出提示是否要選擇一個關聯的標準文件，如下圖所示。

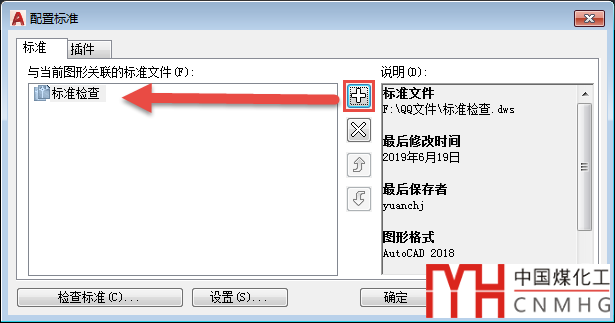

2、單擊“確定”按鈕，就會彈出“配置標準”對話框，在對話框中單擊添加按鈕，可以將做好的標準文件添加進來，標準文件可以添加多個并可以排序，如下圖所示。

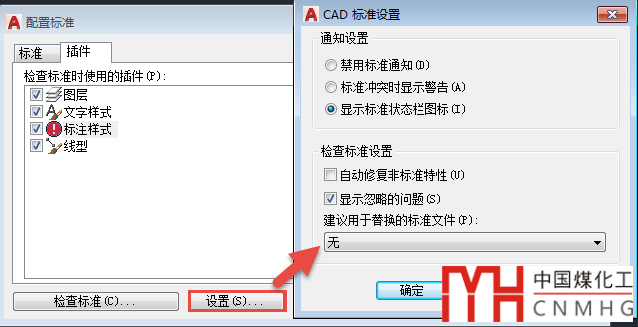

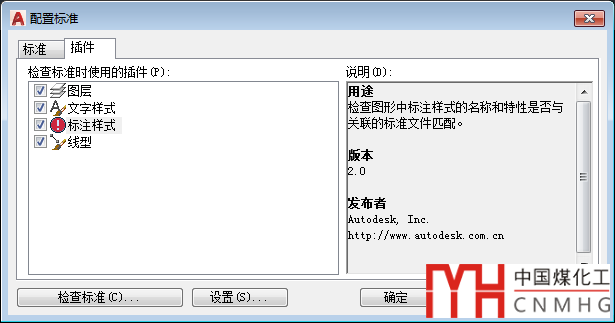

3、在上面的對話框中單擊“插件”選項卡，可以設置標準檢查的內容，如下圖所示。
標準檢查并不會檢查所有的格式、樣式相關的數據，只是檢查圖層、文字樣式、標注樣式、線型這幾種數據。
默認狀態下所有數據都被勾選了，如果只想檢查和處理其中的一種數據，可以只勾選其中一項，比如只想合并文字樣式，就只勾選文字樣式就可以了。
---下面是廣告，不是本文圖片！---
4、選擇好插件類型及檢查選項后，單擊“檢查標準”按鈕，就可以開始進行檢查。

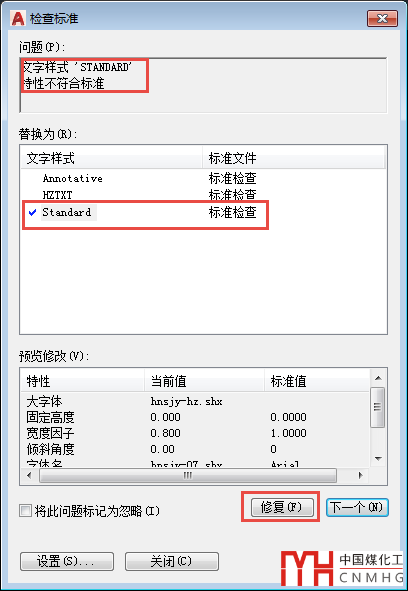

如果檢查發現同名但特性不符合標準的格式，比如文字樣式，就會顯示“特性不符合標準”，如下圖所示。
如果確認要進行修改，可以直接單擊“修復”按鈕，圖中樣式的特性就被替換成標準文件中定義的特性。

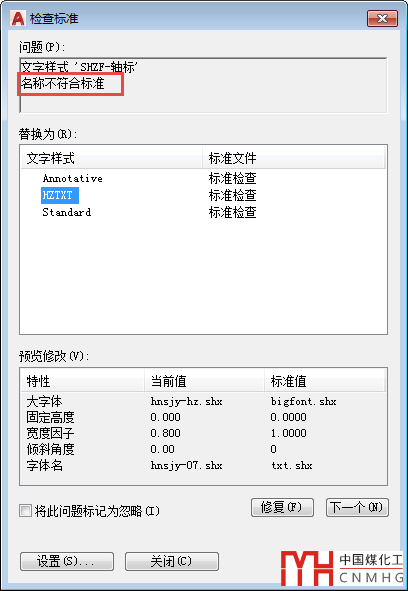

如果圖紙中使用了標準文件中沒有定義的格式或樣式，會顯示“名稱不符合標準”，則需要選擇一種替換樣式，再單擊“修復”按鈕，可以將樣式替換成標準文件中定義好的樣式，如下圖所示。
通過這種操作，就可以將圖紙中多余的文字樣式合并成標準文件中定義的文字樣式。
如果有些樣式要保留，可以直接單擊“下一個”按鈕處理下一個數據，如果某個數據不希望被進行合并處理，可以勾選“將此問題標記為忽略”，下面會記錄忽略這個問題的用戶名。
關閉標準檢查對話框后，標準檢查的相關信息會被記錄并會跟圖紙文件一起保存，下次再執行標準檢查命令，就會直接彈出“標準檢查”對話框，不會再彈出“標準配置”對話框。
在檢查的過程中，之前標記了“將此問題標記為忽略”的設置信息也可以看到，我們可以決定是否對這些問題進行修復。
四、標準檢查并不處理圖層的狀態特性
標準檢查會處理文字樣式、標注樣式、線型的所有特性，但圖層缺不一樣，圖層的開關、凍結這些狀態在標準檢查時并不處理。
在使用圖層插件時，將檢查以下圖層特性：
-
顏色
-
線型
-
線寬
-
打印樣式模式
-
打印樣式名稱（當 PSTYLEMODE 系統變量設為 0 時）
圖層插件不檢查以下圖層特性：
-
開/關
-
凍結/解凍
-
鎖定
-
打印/不打印
CAD之所以提供標準檢查工具，就是因為不同單位、不同人繪圖標準不同，甚至有些人完全沒有標準，當要對這些圖紙進行編輯修改、參照合并的時候就會出現很多問題，利用標準檢查工具可以簡化合并這些數據，但在用標準檢查的時候還是需要注意，圖層、文字樣式、標注樣式、線型這些數據的修復和合并可能會導致圖紙發生變化。
如果大家在繪圖之初就使用相同的樣板文件，并按照相同的標準繪圖，就不需要使用這個工具了，但顯然，這個無法做到。
