摘要：說明文字是圖紙中必不可少的元素，比如，必要的技術說明，圖框、零件清單等，當然還包括各類尺寸標注的文字。CAD根據設計的需要提供了多種文字編寫功能，基本操作都很簡單，很容易掌握，但要想成為高手，例如知道如何輸入上下標、特殊符號，還是需要花不少功夫的。

CAD中有兩種文字對象——多行文字、單行文字，單行文字與多行文字表面上看去就像直線跟多段線的區別，而且多行文字提供了更豐富的格式設置。

單行文字

顧名思義，單行文字，一個單行文字對象只有一行，但不表示每次只能寫一行，在書寫單行文字時可以一次性寫多行，但每一行都一個獨立的文字對象。

單行文字輸入和編輯都比較簡單，常用于簡單的文字注釋、圖框標題欄、表格文字等等。

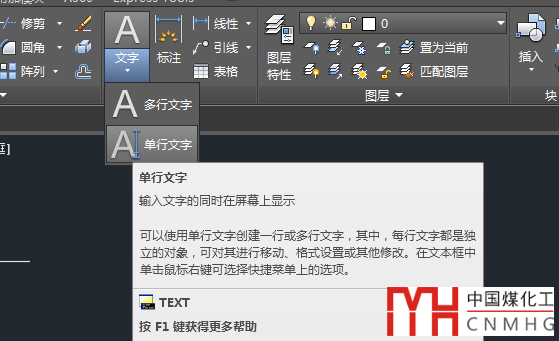

1、在命令面板或工具欄單擊單行文字按鈕，或輸入TEXT或DT后回車，啟動單行文字功能。

創建單行文字的時候注意觀察命令行的提示，因為單行文字會提示指定位置、字高、旋轉角度等，需要按照提示進行相應操作，不能執行命令后直接輸入文字。

執行命令后，命令行會提示：指定文字的起點或[對正(J)/樣式(S)]:

這是告訴我們可以指定文字的起點，或輸入?yún)?shù)來設置文字的對正方式和樣式。我們先不管后面的選項，直接開始創建文字。

2、 在圖中某個文字單擊確定文字的起點。

此時命令行提示：指定高度<2.5000>:

這是告訴我們文字的默認高度是2.5，如果我們要修改文字高度，可以直接輸入高度，也可以在圖中通過取兩個點來確定文字高度。

3、按空格（回車），使用默認文字高度。

命令行提示：指定文字的旋轉角度<0>:

通常情況下文字不用旋轉，可以直接回車。如果文字有一定傾斜角度，可以輸入文字旋轉角度，或在圖中拾取兩個點來確定文字的旋轉角度。

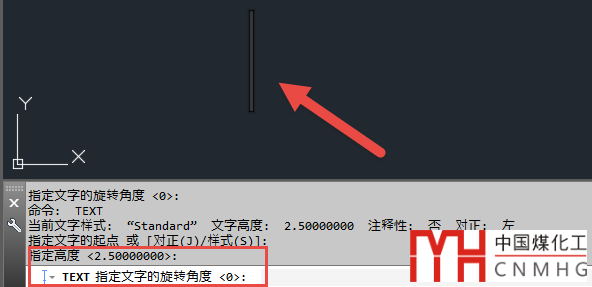

4、 按空格（回車），這次我們看到光標回到了我們剛才在圖面上指定的文字起點處，如下圖所示。

此時就可以輸入文字了。

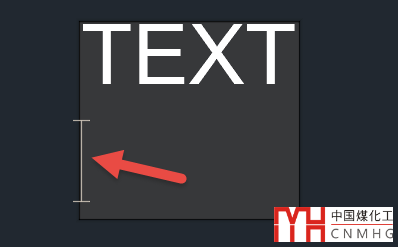

5、輸入英文“TEXT”后，按空格鍵換行，如下圖所示。

回車后文字會自動換行，光標移動到與上一行對齊的位置。

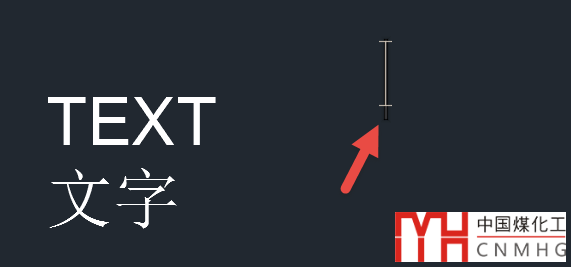

6、再輸入中文“文字”，鼠標在屏幕上其他位置單擊，如下圖所示。

多行文字不僅可以通過回車換行，還可以利用光標定位到其他位置，也就是說我們執行一次單行文字命令，就可以將圖紙或表格中不同位置的文字一次寫完，不必重復執行此命令。
在有些版本的CAD里在輸入中文后會出現如下圖所示的現象。

TEXT可以正常顯示，但中文的“文字”就會顯示為問號。這是什么原因呢？這是因為當前使用的字體（文字樣式）不支持中文，所以就出現了問號。

如果文字不顯示問號，初學者往往會忽略文字樣式和字體的設置，文字樣式的設置非常重要，不光是初學者，大部分設計人員都遇到過字體的問題，如何解決這個問題，后面介紹文字樣式和字體會專門講解。

7、輸入英文“CAD”，按回車鍵兩次，結束文字輸入。

在輸入完文字后，有可能出現這樣的情況：文字突然變的很小。出現這種狀況不要覺得奇怪，當文字在當前窗口中高度太小時，CAD為了讓我們能看得見文字，就自動將他放大了，等結束創建后，文字就恢復成正常的尺寸來顯示。

多行文字

對于成段或成篇的文字，使用多行文字更好，因為多行文字比單行文字更加豐富，多行文字編輯器就像一個CAD內置的WORD，提供了分段、分欄、制表位、行距設置等很豐富的功能，可以更輕松完成文字的排版。

1、單擊多行文字按鈕，或輸入T后回車，啟動多行文字功能。

2、在圖中指定兩個點，來指定文本范圍。

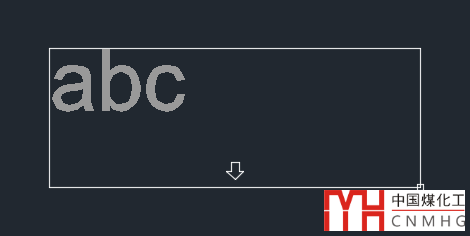

在指定文字范圍的時候，我們可以看到會顯示abc三個字母，這個是多行文字的樣例文字，讓我們觀察當前文字使用的字體、字高設置是否滿足要求，如果不滿足要求，就需要設置高度或者調整文字樣式設置的字體。

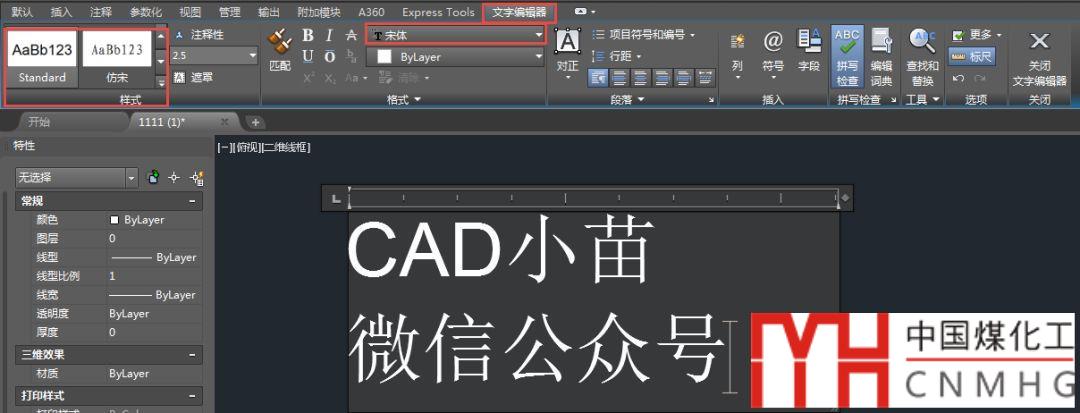

3、在文字區域中輸入文字，必要時可使用回車鍵換行。完成內容輸入后，單擊文本編輯面板上的“OK”按鈕，完成多行文本輸入，如下圖所示。

CAD高版本會顯示多行文字的命令面板，低版本會顯示一個浮動的工具箱，高版本和低版本在功能上差別不大，如果用過WORD，很多功能不用介紹就會用。在多行文字編輯窗口中單擊鼠標右鍵，右鍵菜單中也隱藏了很多功能，也可以依次瀏覽一下。

對于這些功能此處不再詳細介紹，如果感興趣，可以看看信息“文字”分類中的相關文章。

假如你的CAD版本在單行文字輸入中文時顯示為問號，會發現在輸入多行文字的時候卻沒有顯示為問號，這是因為在多行文字，如果當前字體不支持中文，在輸入中文時，CAD會自動替換成宋體。

單行文字的字體完全是由文字樣式?jīng)Q定的，而且每行文字只能使用相同的高度和顏色，多行文字則可以選中某些字符單獨設置字體、顏色、字高等，但如果沒有特殊需要，不建議單獨設置這些屬性，因為這會給后續編輯，比如改字體、特性匹配（格式刷）帶來很多麻煩。

總結：

這里只是介紹了單行文字和多行文字的基本操作，單行文字需要注意不要直接輸入文字，要注意命令行提示，要確認或設置文字高度和角度后才能輸入文字。多行文字會彈出一個帶工具欄的編輯器，功能很豐富，但跟WORD比起來并不多，自己看一下很多功能就知道怎么用了。這里我們留了一個重要的問題，就是字體的設置，我們將在下一節給大家介紹。
