本次給大家分享粒度分布圖的繪制教程。

繪圖思路

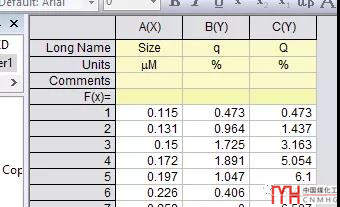

• 數據應該是XYY，第一個Y為粒度分布數據，第二個Y應該是累積分布數據。



• 粒度分布圖的本質為雙Y軸圖形。

• X軸的格式為log形式。

圖形繪制

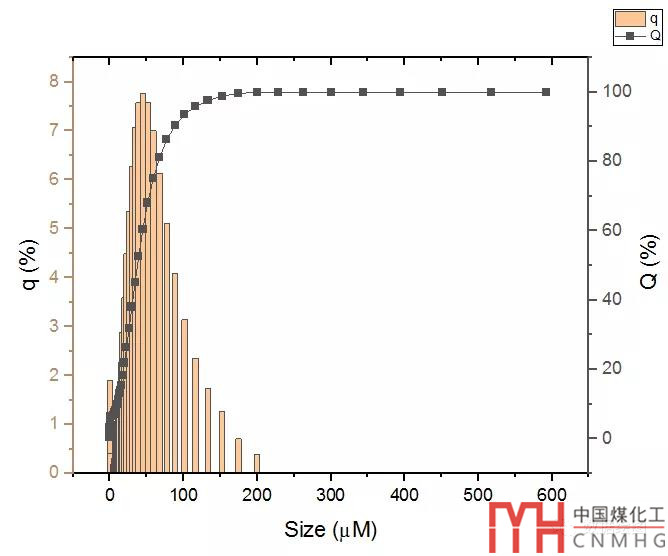

• 選擇XYY，使用Plot菜單下的Multi-Panel/Axis類別中的2Ys Column-LineSymbol模板來繪圖。



• 此時已經成功一半了。



格式設置

• 曲線格式

  • 雙擊圖形，打開Plot Properties對話框，切換到Pattern頁面，將Border的顏色設為None，Fill的顏色設為喜歡的顏色。



  • 切換到Spacing頁面，Gap Between Bars設置為40%或者合適的值。

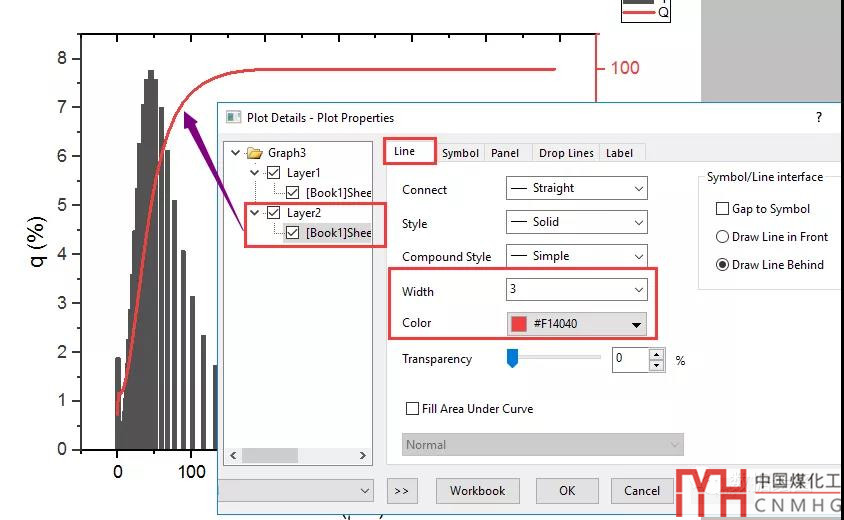

  • 切換到Layer 2下的曲線，設置其顏色等。



• 坐標軸格式

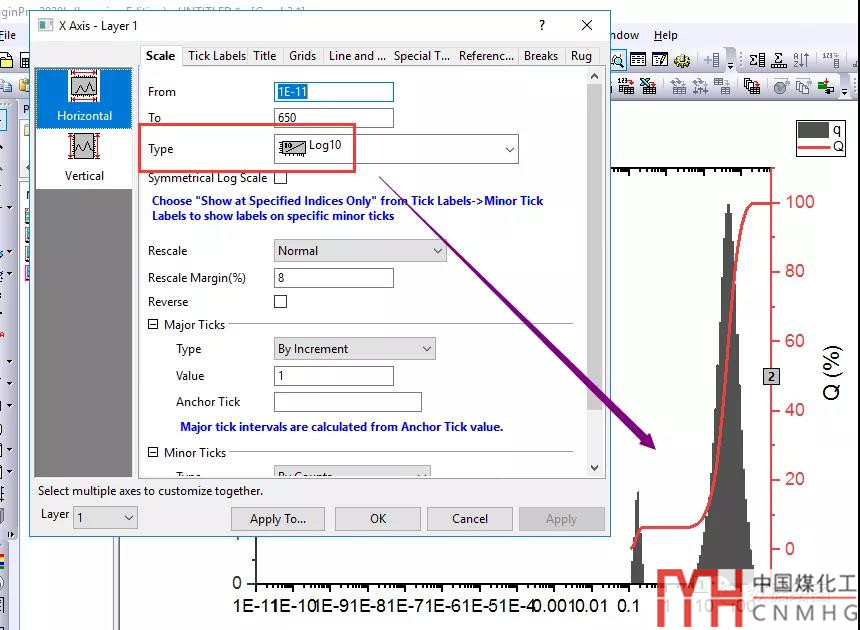

  • 雙擊坐標軸，打開Axis Properties對話框，將橫坐標的Type設為Log10類型?！敬藶?strong>關鍵步驟】

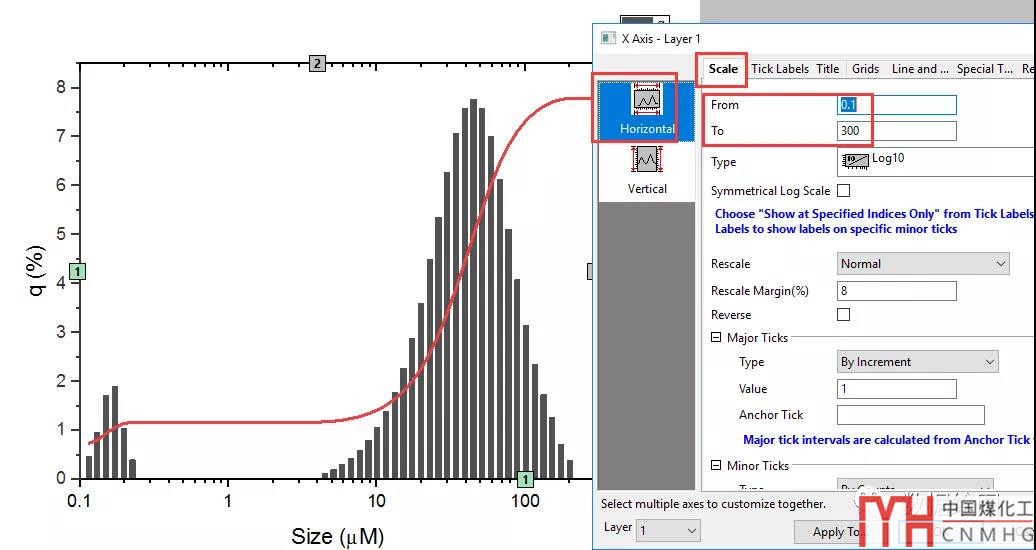

  • 同時設定坐標軸的起始位置（本例為0.1-300，根據實際需要來定）。

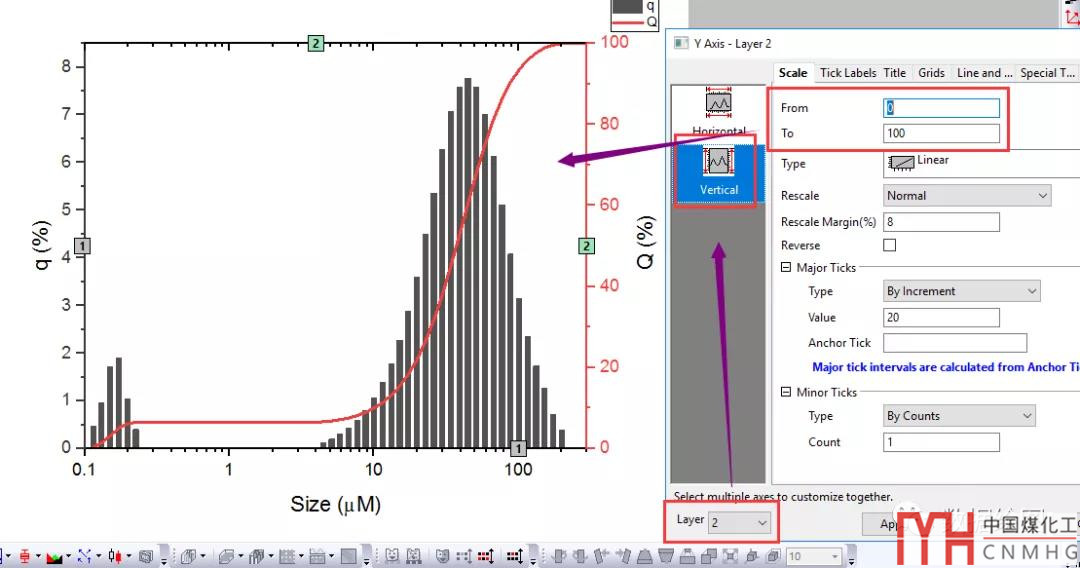

  • 切換到Layer 2，將其縱坐標的范圍改為0-100。



• 圖例

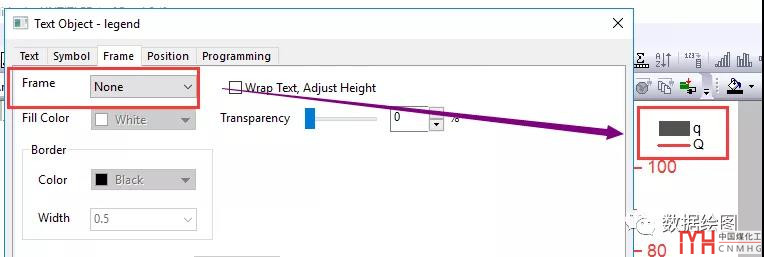

  • 右擊，打開Legend Properties對話框，將Frame調整為None。



  • 拖到將其放置在圖形內部，并調整其大小。

  • 關于圖例設置的更多教程，在微信信息【數據繪圖】后臺回復圖例，參考詳細教程。

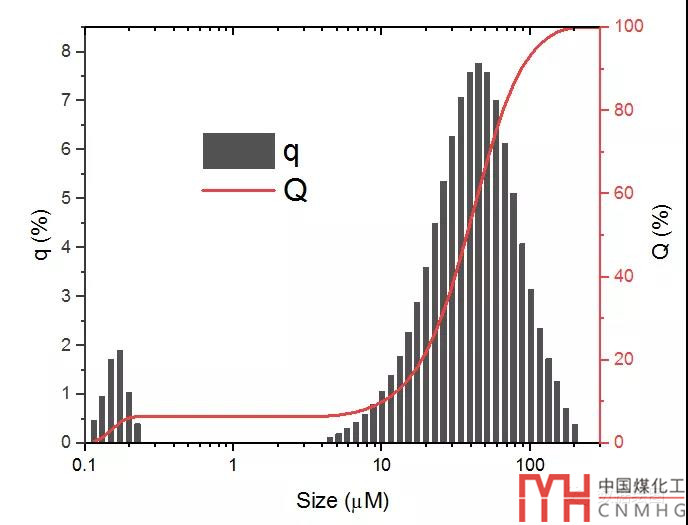

完工！

示例文件下載鏈接：https://pan.baidu.com/s/1gW0McpC6SanxIPqztp_VQQ  提取碼：466n
所用軟件：OriginLab OriginPro 2020b SR0@Windows 10 pro 。
