Origin(Pro)：單個圖層中的Column和Line+Symbol組合圖

時間：2020-08-07 來源：數據繪圖瀏覽：

量與比率/指標的關系通常可以使用兩個圖層的Column和Line+Symbol組合圖（Double-Y）來表示，Excel、Origin等繪圖軟件均可以繪制這類圖形（點我查看鏈接）。

圖片來源：http://searchengineland.com/dashboard-series-creating-combination-charts-in-excel-163529

問題來了，單個圖層中的Column和Line+Symbol組合圖能不能表示上述量與指標的關系？

答案是可以的！

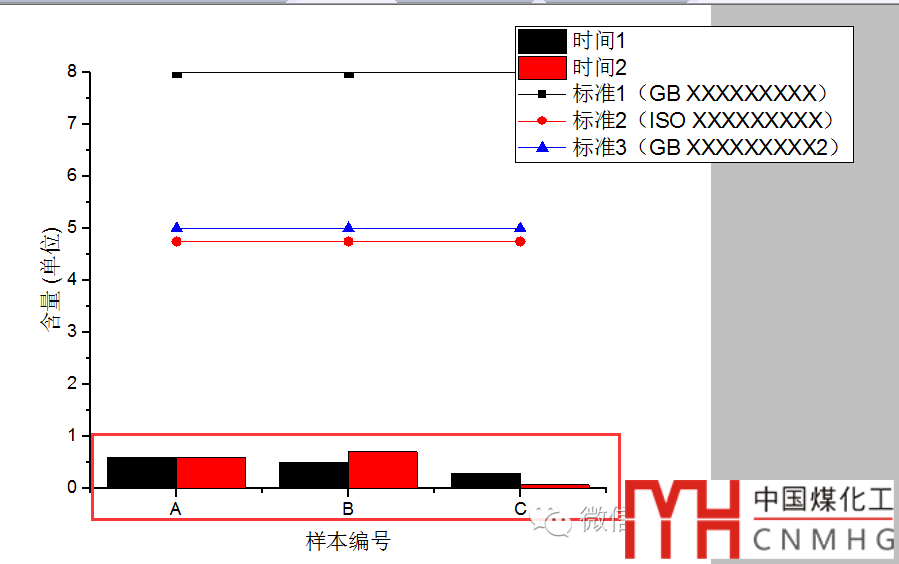

數據格式：2-3列為Column圖的源數據，4-6列為Line+Symbol圖的源數據

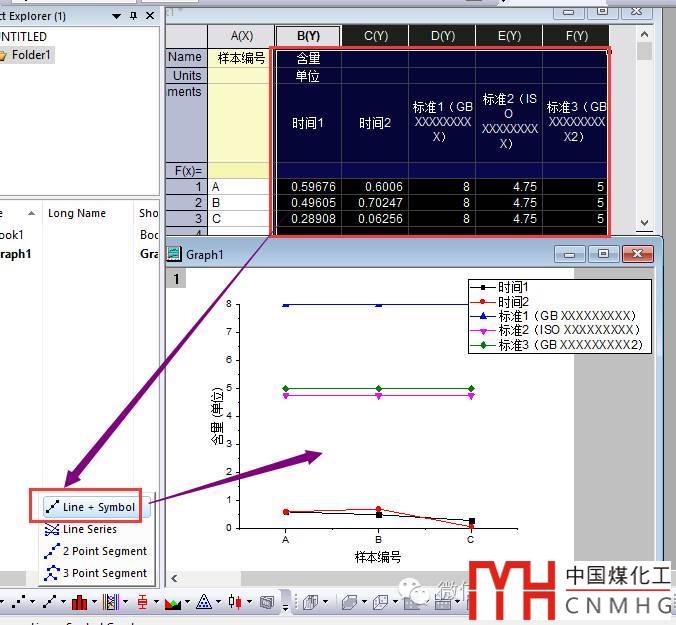

選擇全部數據，繪制Line+Symbol圖

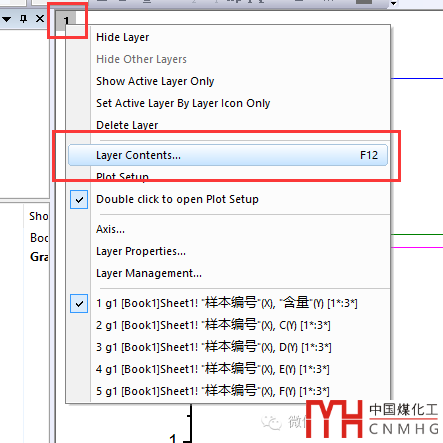

右擊左上角圖層標簽或者快捷鍵F12，打開Layer Contens對話框
【關鍵步驟】數據分組

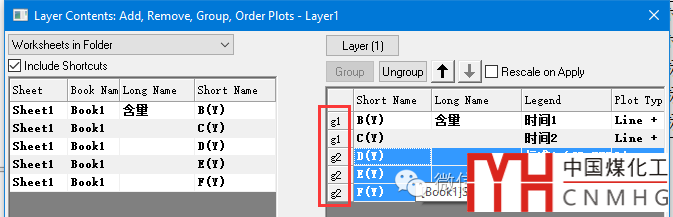

1. 在右側對話框中，數據是被組合為g1組的，全選數據，點擊ungroup取消組合

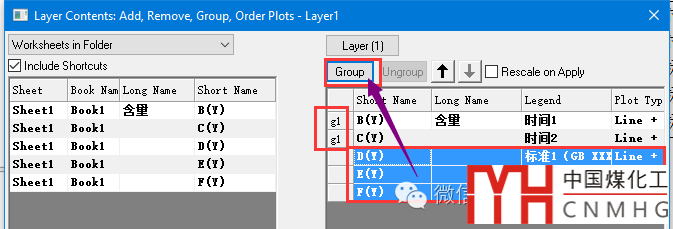

2. 選擇Column圖中的數據（本例中是前兩個數據），點擊Group，使之組合為g1組
3. 同樣方法將后三組組合為g2組

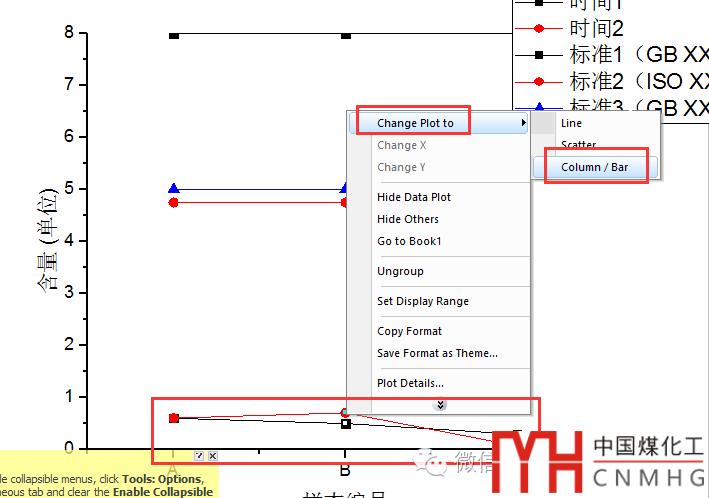

變換圖形類型：右擊需要變換成Column圖的數據，選擇Change Plot to， Column/bar
設置Column圖和Line+Symbol圖的 Pattern、顏色、線條粗細、Legend位置等格式。（格式設置詳見鏈接：Origin(Pro)圖形格式設置）

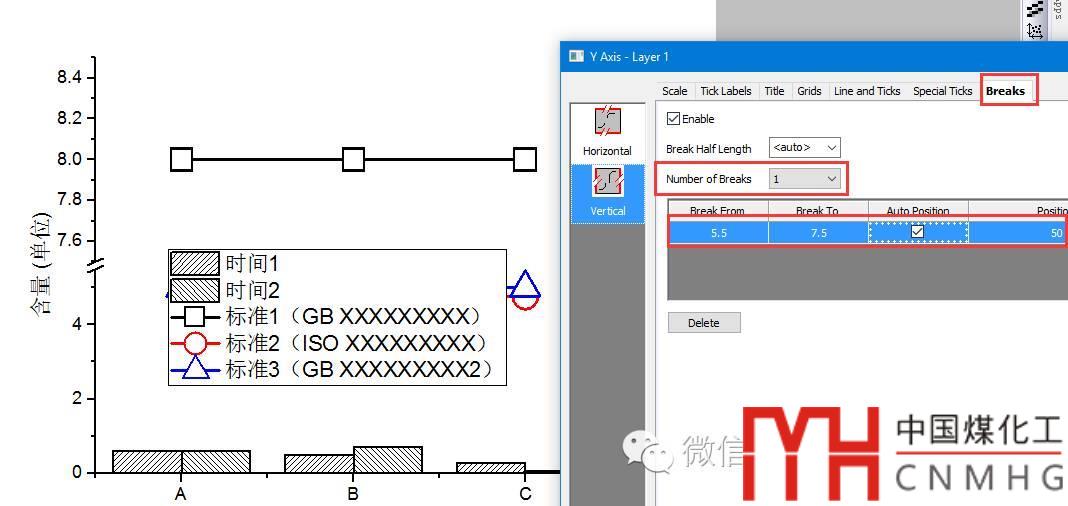

【非必需步驟，根據情況而定】設置Y軸的Break
1. 設置Scale，使得圖形全部顯示

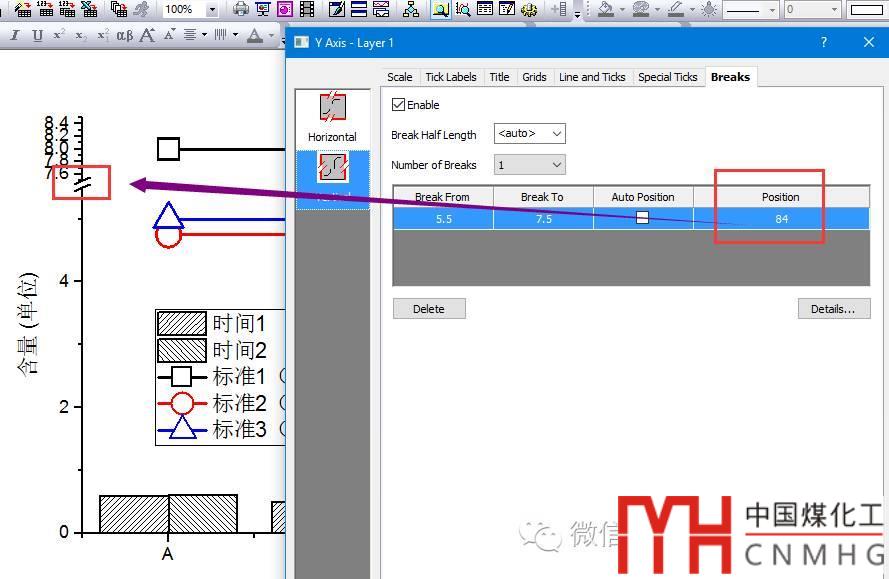

2. Break的起始位置

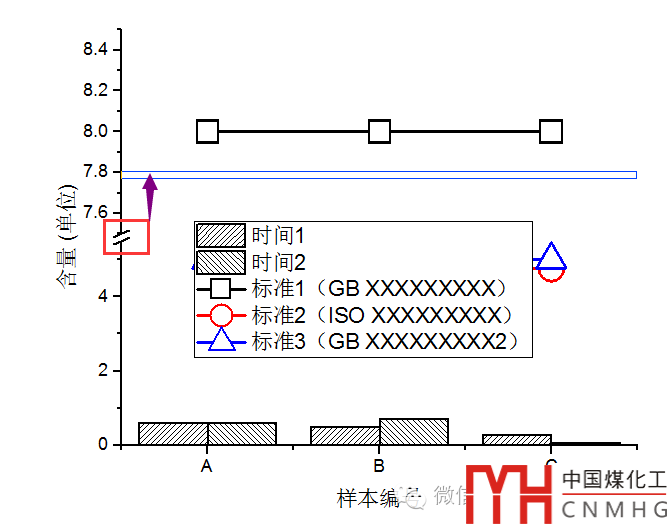

3. 手動調整Break的位置

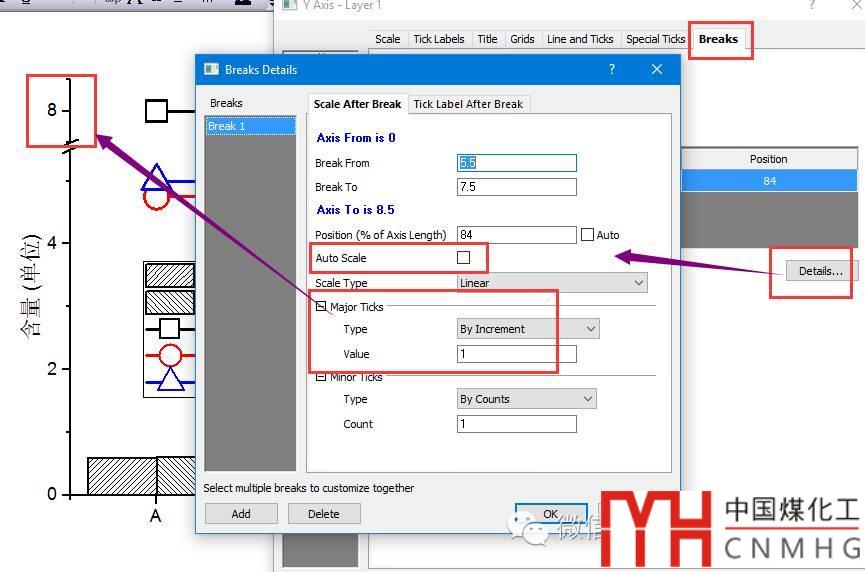

4. 調整Break前后的坐標軸Ticks的格式
