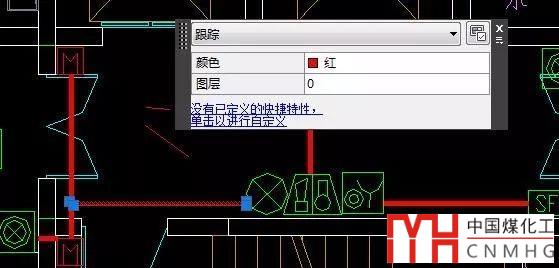

有網友問了這樣一個問題，圖中有一段寬線，在特性面板中顯示為“跟蹤”，問這是什么東西，能不能轉換成直線或多段線，如下圖所示。

“跟蹤”是什么對象，怎么創建的呢？

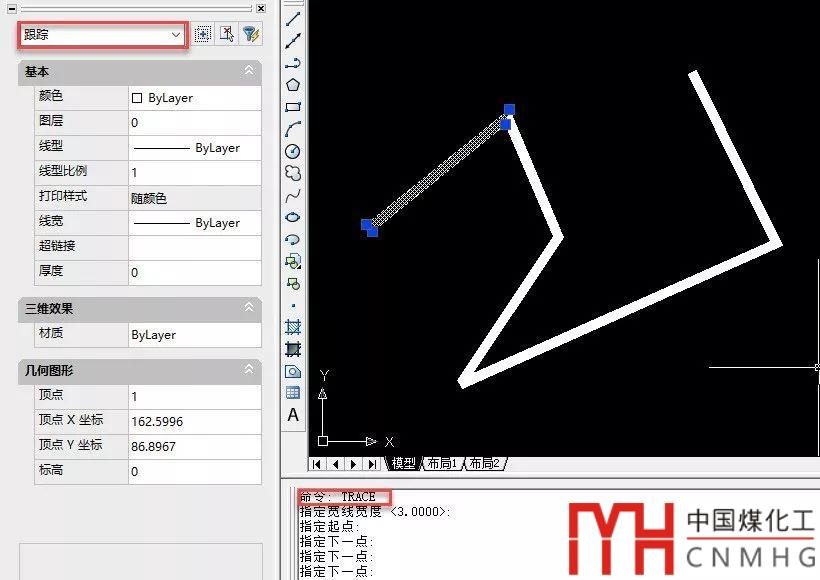

跟蹤（TRACE）是低版本支持的一種對象，用于繪制寬線，比如在AUTOCAD2007里輸入TRACE命令后回車，會提示輸入寬度，然后就可以在圖面上繪制連續的寬線，如下圖所示。

跟蹤對象看上去跟多段線很像，但兩者還是有一些差別的。首先兩種線一些局部連接處的處理方式不一樣，如下圖所示。

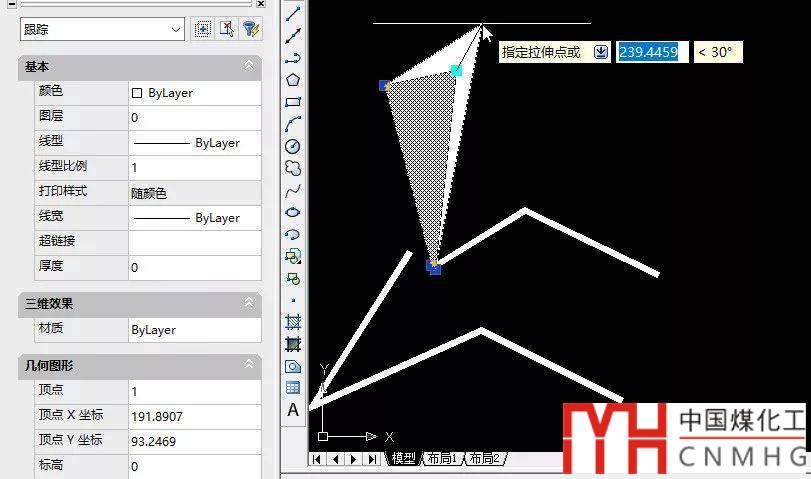

但跟蹤繪制完后，各段是分開的，跟直線類似，而且每段跟蹤不是只有收尾兩個端點，而是有四個夾點，可以拖動夾點調整跟蹤的形狀，如下圖所示。

從CAD提供了多段線PL命令后，跟蹤TRACE對象使用得越來越少，到2007版菜單里已經找不到這個命令，到了更高的版本，這個命令干脆被放棄了，也就是無法再用命令來繪制跟蹤對象了。不過為了兼容舊版圖紙，仍可以支持這種對象的顯示和編輯，而且利用二次開發程序仍然是可以繪制跟蹤對象，因此一些專業軟件或插件中仍可能使用跟蹤來繪制圖形。

跟蹤雖然看上去是寬線，但每段寬線有四個夾點，更像一個實體填充對象，因此是無法通過炸開后多段線編輯轉換成直線或多段線的。至少我沒有找到這樣的方法，如果哪位知道跟蹤對象轉換成直線或多段線的方法，請留言。
