與JB/T4712.2相比，新的NB/T47065.2不再將標準支腿限制在抗震設防烈度“8度(II類場地上)”以下，即新標準支腿適用于抗震設防烈度為9度的場合。不過，新標準中支腿所允許的最大支撐高度有所降低，而且DN1300以上的A型角鋼支腿也取消了。

另外，對于非標支腿的地震載荷的計算，新標準(附錄A)改為要求按GB/T50761計算。GB/T50761-2018《石油化工鋼制設備抗震設計標準》第6章規定了“支腿式直立設備”抗震設計的基本原則，附錄B給出了具體的計算方法?？拐鹩?jì)算的原理可參考郭楠主編的《荷載與結構設計方法》。

H＞10m或是D/H＞5的設備都不適宜采用支腿，所以GB/T50761只涉及H<10m和D/H<5的支腿式立式設備。而GB/T50761的4.1.1第2項規定，H<20m可不計豎向地震作用，只考慮水平方向的地震作用，另外4.1.3第1項規定，H<10m可采用底部剪力法計算水平地震力。

底部剪力法，認為地震反應以第一振型為主，而結構的第一振型是接近直線的，按倒三角的形式直接給出第一振型，具體地可參考《荷載與結構設計方法》5.5.4。

另外需要注意，此處的“倒三角形”是計算水平地震力，而NB/T47041的7.5.2的“倒三角形分配”是用于計算垂直地震力。并且NB/T47041中高塔計算水平地震力用的是振型分解反應譜法，不是底部剪力法。

所以，支腿的抗震設計，就是支腿的水平、垂直反力應計及水平地震作用，見GB/T50761附錄B。和NB/T47065.2“附錄A支腿的計算方法”相比，也就是多了個水平地震作用。

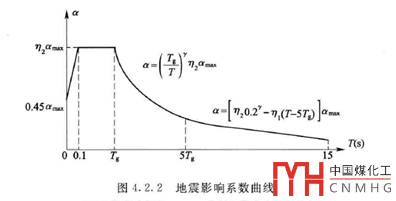

按GB/T50761的4.3.1水平地震作用F_h=ηR_Eα₁m_eqg，其中η和R_E都可以直接查標準確定，關鍵的是水平地震影響系數α₁。不像臥式容器和塔器地震影響系數取最大值，支腿設備的水平地震影響系數，由自振周期等查GB/T50761的圖4.2.2確定，自振周期按標準的6.2計算，阻尼比取0.05(標準6.3.3)。

next...

我們還將陸續探討耳座、鞍座及裙座容器的抗震設計。
