今天群里有人問了這樣的問題，其實以前我也沒有注意過這個問題，后來研究了一下發現了原因，現學現賣，分享給大家。

關于布局和模型轉換的命令：CHSPACE之前介紹過，這里就不再介紹了，如果想了解，請看一下以前的文章。

CAD中如何將圖形從布局轉換到模型中？

下面就用網友的例子來看一下為什么在將布局中圖紙空間的圖形轉換到模型空間時會跑位。

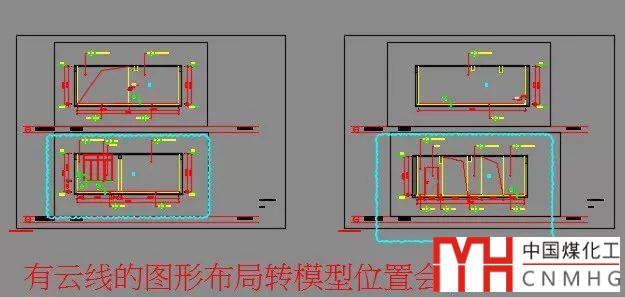

打開圖紙，可以看到布局空間中有多個視口，如下圖所示。

下面我就先重現一下轉換后圖形跑位的操作過程。

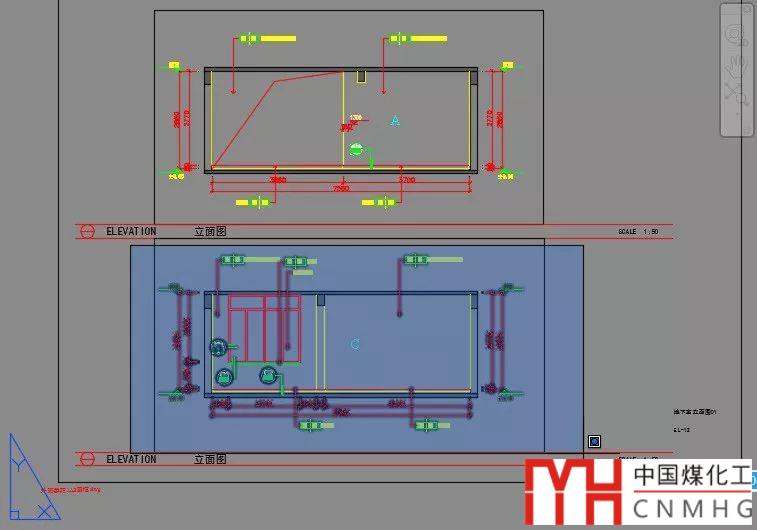

找一個用云線標記的視口，將云線刪除，框選此視口上在圖紙空間的圖形，如下圖所示。

輸入CHSPACE命令后回車，注意看命令行提示和激活的視口，如下圖所示。

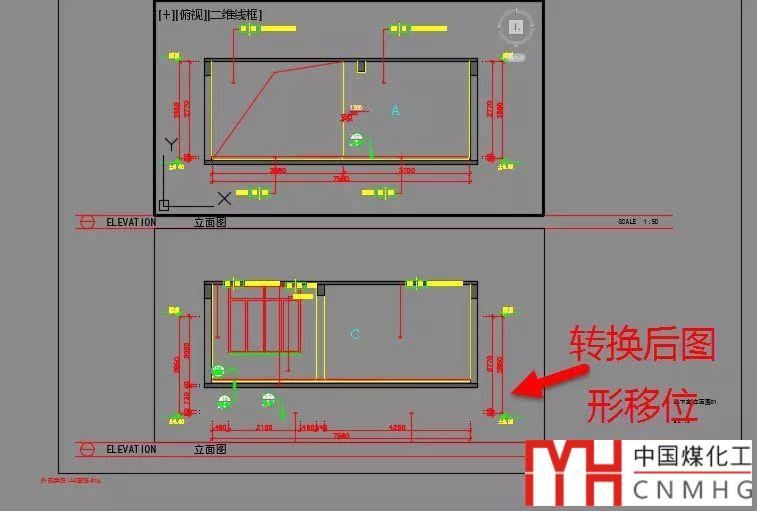

旋轉轉換的是下面視口上的圖形，肯定希望轉換后圖形按照下面視口顯示的效果擺放圖形，但默認激活的卻是上面的視口（視口邊界被加粗表示被激活），此時如果直接回車完成轉換，就會發生圖形偏移，如下圖所示。

其實原因就是這么簡單：

在轉換的時候沒有激活正確的視口！

之所以默認激活的視口不對，是因?yàn)樯弦淮尾僮鬟^(guò)上面的視口，軟件默認激活了上次的視口。

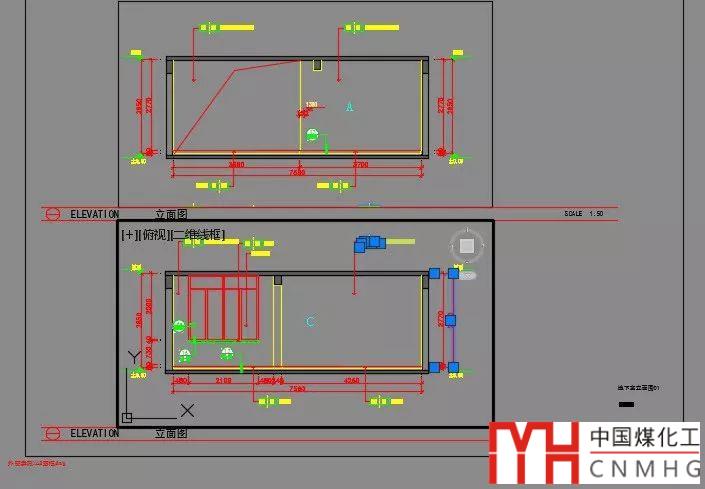

解決辦法也很簡單，就是在轉換時不著急按回車，注意觀察一下激活視口是否正確，如果不正確，直接雙擊轉換圖形下面的視口后再回車，如下圖所示。

將視口改對后再回車，這次轉換就會不有問題了，如下圖所示。

通過這個例子提醒我們?cè)谟肅HSPACE從圖紙空間往模型空間轉換的時候需要注意：

1、轉換的時候要注意觀察激活的視口視口正確，如不正確要及時調整。

2、如果有多個視口，每個視口上都有圖形要轉換，不能一次轉換，必須分別進行轉換。

之前寫介紹CHSPACE功能文章的時候，布局就放了一個視口，所以也就沒有發現這些問題，看來很多問題和技巧都是在實際使用過程中才能發現。希望大家發現了什么問題和技巧也可以及時分享給我。
