最近發現從布局往模型導圖紙的人還不少，不僅是因?yàn)橛腥藛栐趺磳⒉季值膱D紙導入到模型里，而是因?yàn)橛胁缓枚嗳藛枮槭裁床季州敵龅侥Ｐ统霈F(xiàn)錯誤，如下圖所示。

關于如何將布局圖形導出到模型空間之前發過文章，今天重點討論為什么會導出不成功。

這種情況遇到過幾次，有些原因很奇怪，為什么不行我也說不清楚，這里將我遇到的幾次問題的情況跟大家分享一下，下網對大家有幫助。

一、圖層被鎖定

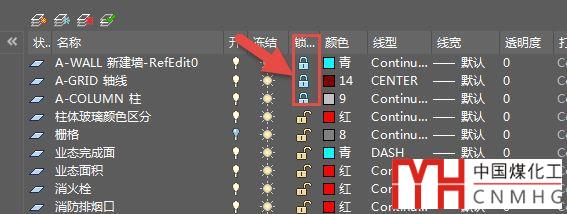

研究網友的圖紙發現，之所以布局無法導出到模型，只是因?yàn)閳D紙中有一些圖層被鎖定了，如下圖所示。

將這些圖層解鎖后，就可以正常將布局圖紙輸出到模型了。

為什么會這樣呢？

這個原因我進行了分析，不一定準確。在布局轉模型的處理過程，除了要將圖形按照視口比例縮小外，關鍵是處于視口邊界的圖形要被裁剪，有些圖形為了保持跟原來現實效果一致，需要做成圖塊后裁剪，有些還會做成新的匿名塊，這就涉及到圖形的修改，如果圖層被鎖定，圖形無法編輯，就會導致轉換不成功。

為什么CAD將布局輸出到模型是圖塊會變成匿名塊？怎么辦？

二、部分對象無法進行處理

網友發過來的另外一張圖紙，圖層解鎖后仍無法輸出，最后我用排除法，分類刪除對象后發現是圖塊的問題，最后定位到了問題圖塊，并通過處理這個圖塊解決了問題。但為什么偏偏這個圖塊不行，我也沒有找到原因。

這個圖塊是由一對門窗編號的屬性塊組成，如下圖所示。

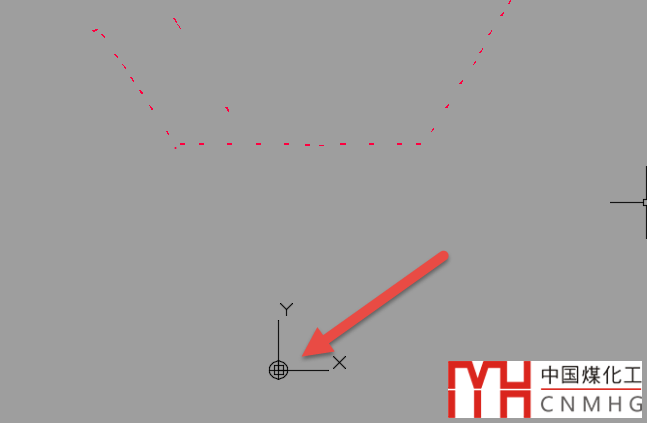

這個圖塊的問題是除了門窗編號外，還有一個圓心標記（一個圓加兩條直線），只是這個標記離其他門窗編號比較遠，在布局中跑到了視口外，如下圖所示。

在塊編輯器中將這個標記刪除或移動到視口范圍內后，就可以正常輸出了。

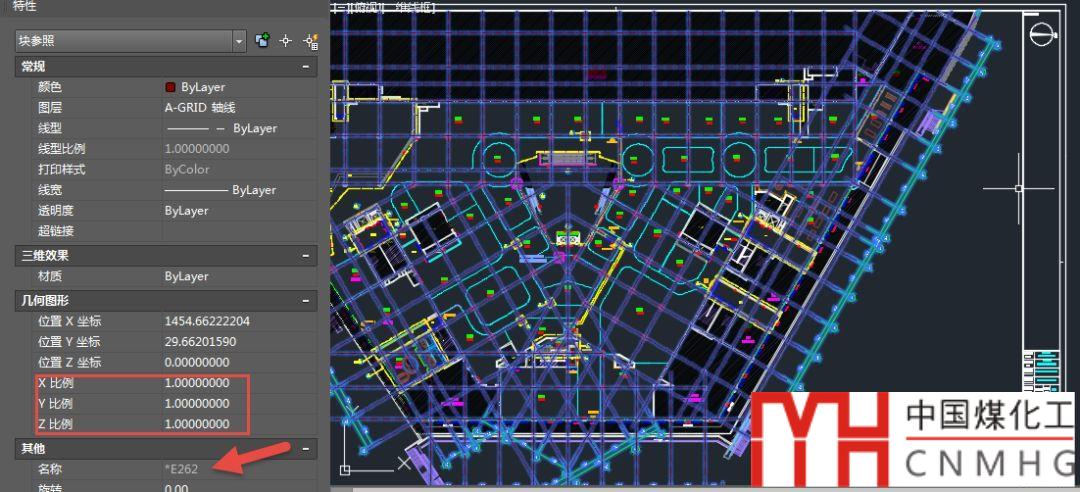

其實圖中還有其他更復雜的圖塊，例如軸號和標注也是一個完整的圖塊，也不全在視口范圍內，輸出時也會被裁剪，但這個圖塊在輸出后，會成成一個匿名塊，而且匿名塊的比例是1，如下圖所示。

而門窗編號那個圖塊在處理并輸出后，還是原來的圖塊，只是比例按照視口比例進行了縮放，如下圖所示。

為什么這個圖塊就無法裁剪，我也沒有研究出個所以然來。

之前還遇到過其他圖形導致無法輸出的，比如說代理對象或其他特殊數據。

遇到這種特殊數據，先檢查一下是否有代理對象，如果有的話，可以用匹配的專業軟件打開輸出試一下，如果沒有專業軟件，只能炸開后試一下。至于其他特殊數據，例如這張圖中的圖塊，也沒有什么好的辦法，只能用排除法去定位，刪除一部分對象后輸出，看刪除什么對象后可以成功輸出，找出有問題的圖形，然后再看怎么處理這個對象。

上面只是一種解決問題的思路，并不一定能解決同類圖紙的問題。

三、布局中視口太多

之前另一個網友發過來一張導出不成功的圖紙，現象不太一樣，在布局導出模型的時候長時間沒有反應，并沒有出現無效的提示。

我嘗試修復和清理，確實圖紙有一些問題，但仍然無法導出。在哪張圖紙中一個布局放了十來個圖框，有很多視口，我嘗試將其他圖框和視口刪除，只保留一個圖框的情況，就可以正常輸出了。

從前面的例子我們知道布局導出模型是一個很復雜的過程，尤其是圖形需要裁剪圖形時，如果一個布局中的視口比較多，每個視口都要進行一次處理，處理的數據量過大，就會導致長時間無響應甚至輸出不蔡成功。

如果需要布局輸出到模型，建議一次不要處理太多視口，可以將布局復制多份，一個布局只保留一個或幾個圖框，然后再導出。

上面只是我遇到的幾種情況，關于特殊數據，我現在知道的就是代理對象和某種特殊的圖塊，大家如果遇到其他情況時可以留言發消息進行交流
