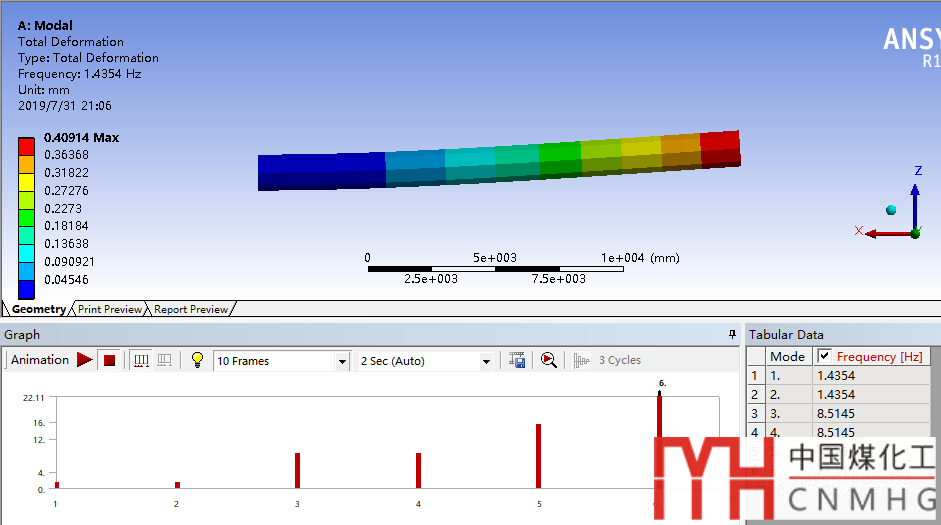

塔器自振周期（頻率），是塔器抗震、抗風設計時的重要參數。對于自支承式塔器（也就是僅用地腳螺柱固定于剛性基礎之上，沒有框架或他支撐），在求解其自振特性時可以將其視為懸臂梁，從而將問題轉化為求解懸臂梁。

與之前我們討論過的換熱管固有頻率的計算一樣，在利用Ansys WB求塔的固有頻率時，確定其等效密度也是最為關鍵的。見《Ansys WB丨換熱管固有頻率的快速計算》。

我們以“NB/T 47041塔器標準釋義與算例”中的“例題1”為例，簡單地用WB計算一下。

將該塔視為內直徑1400mm，高度 18900mm，厚度為5mm（此處取有效厚度）的圓筒，等效密度就用操作質量除以這個圓筒的體積。

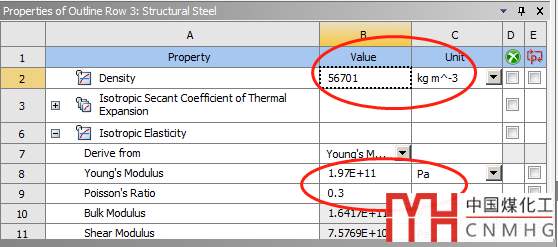

下圖中的Density就是等效密度了。

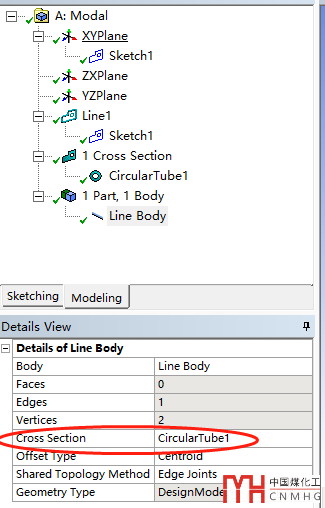

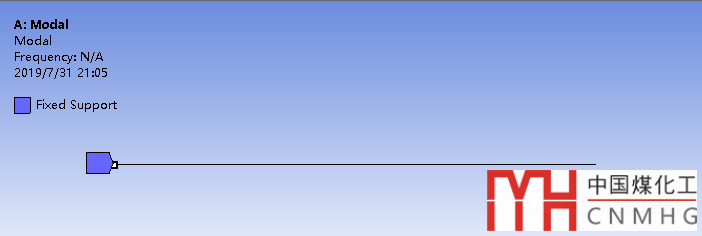

WB建模時采用概念建模即可，對于等直徑塔器，就一條直線，然后賦予截面特性。模型僅在一個端點施加固定約束即可。
