有時候打開一些圖紙時，發現圖紙是一個完整的多重插入塊，這種塊無法炸開和編輯。這種圖紙?jiān)趺唇忾_呢？

如果我們在屬性框（CTRL+1）中看多重插入塊的塊名前沒有星(*)號，也就是一個普通塊的多重插入塊，這種情況就比較好辦了，處理的方法有很多種。

方法1：在屬性框中將行列數設置為1，然后圖塊就可以炸開了，如下圖所示。

方法2：先在屬性框中看一下并記住此圖塊的名稱，然后直接將此圖塊刪除，重新用I(插入)命令插入一個此圖塊，直接將插入的圖塊炸開即可。

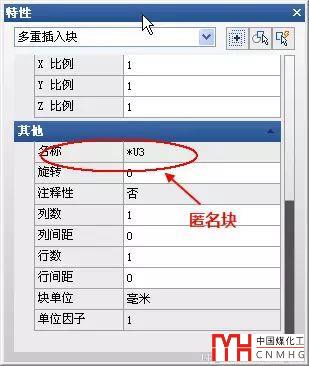

假設在屬性框中看到圖塊的名稱帶星(*)號，那這種圖塊通常是用程序生成的匿名塊，這種圖塊無法再插入，即使將行列數改成1，也是無法炸開的，如下圖所示。

遇到這種情況怎么辦呢？方法也有兩種：

方法1：將圖形輸出成矢量格式的其他圖形，然后再導入，例如打印成PLT，再導入PLT文件，或者輸出成WMF（WMFOUT），再輸入成WMF文件(WMFIN)，然后炸開。

這種方式雖然適用于各種情況的圖形，但由于這些文件格式支持的圖形類型比較少，因此標注、文字等圖形都會被打散，會給后面的編輯帶來很多麻煩，顯然不是大家希望使用的方法。

方法2：用插件，網上有專門對付這種圖塊的插件，叫做LOCKDWG.VLX，在此處分享給大家，使用方法如下：

1、 輸入AP命令，打開加載對話框，加載lockdwg.vlx。

2、 輸入unlockdwg命令，回車，會確認是否已備份文件，輸入Y后回車，你的圖紙就會被炸開了。

下載地址：http://pan.baidu.com/s/1c0bGiru

我試過這個插件是可用的，但是不是能分解所有類似的匿名的多重插入塊我就不知道了。

當然，之所以有人用多重插入塊和匿名塊的形式來處理圖紙，就是希望圖紙發給其他人后，其他人可以看、可以打印，但不能被修改和編輯。所以是同事或朋友發給我們這樣的圖紙，最好不要去處理，如果非要用這張圖，可以向同事或朋友要原圖。

以上技巧只適用于AutoCAD及浩辰CAD等類似的CAD軟件。
