之前介紹過如何控制打印線寬，一個是通過設置圖層或?qū)ο蟮木€寬，一個是利用多段線的線寬，我在之前的文章里一直強調圖層或?qū)ο笤O(shè)置的線寬值是跟打印比例無關的，但其實我忽略了打印對話框中一個參數，上周有網友提出這個這個問題的時候，我才發現我的說法是有問題的，只是大家一般不去調整這個參數罷了。

CAD打印的基本操作和重要的注意事項

CAD中如何控制圖形的打印線寬?

CAD打印樣式表如何設置？CTB和STB有何區別？

在打印對話框中打印比例的下方有一個參數：縮放比例，在模型空間打開打印對話框時這個參數是不可用的，而如果切換到布局空間，這個選項就會起作用了，這個縮放線寬到底怎么縮放，對線寬到底有什么影響，我們不妨來看一看。

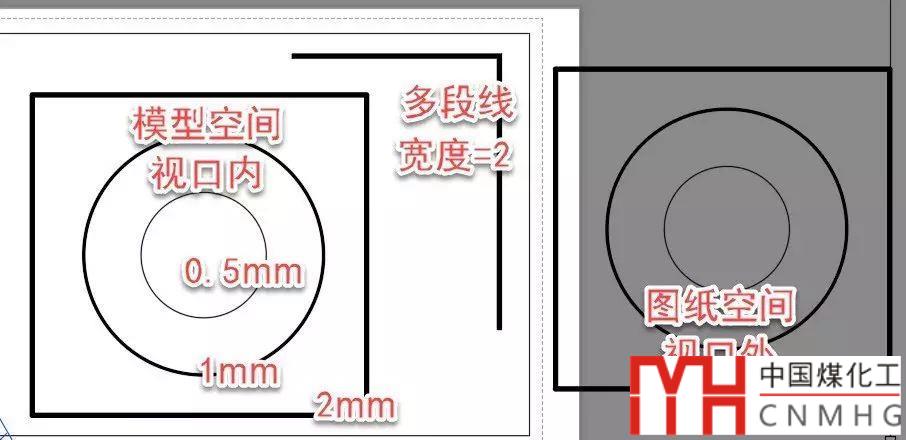

我準備了上面一張例圖，為了看清楚效果，我繪制了幾個簡單的圖形，線寬分別設置成2mm1mm
