Origin(Pro)：3D圖--堆疊三維圖
時間：2020-08-30
來源：數據繪圖
瀏覽：
-

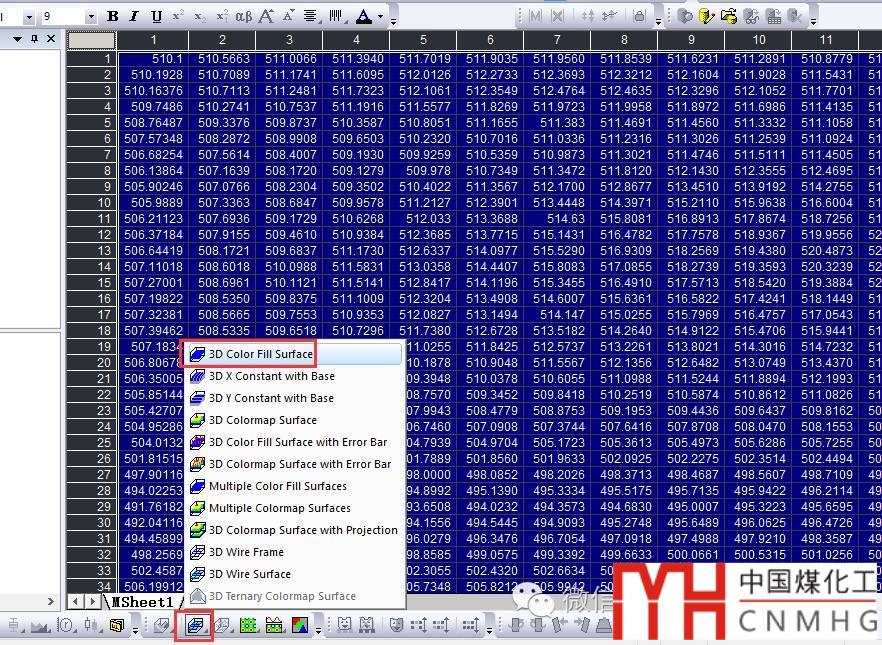

選擇Matrix 數據，插入3D Color Fill Surface 圖。
-

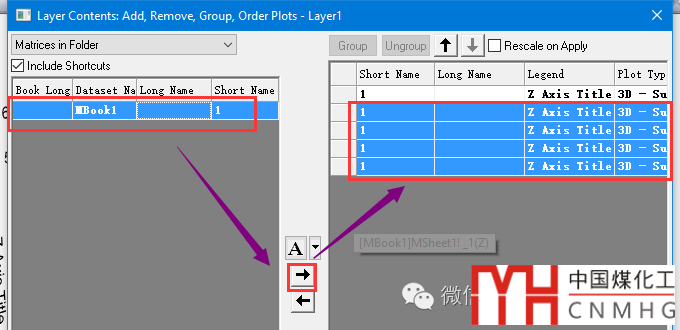

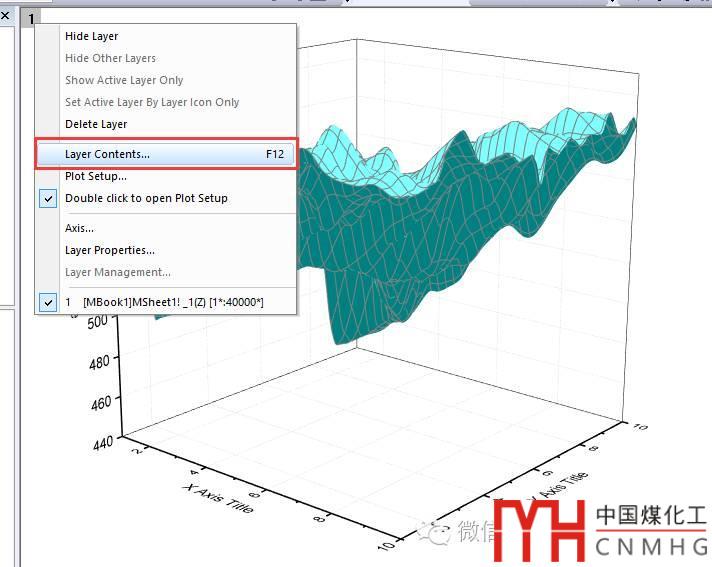

右擊圖層標簽，選擇Layer Contents
-

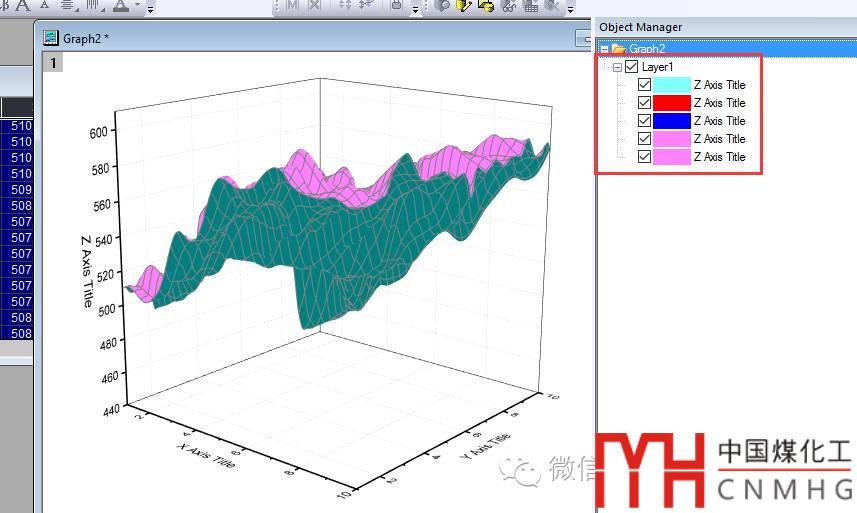

將圖形數據添加到右側，重復操作3次，使得圖層中有5個圖形數據，從Object Manager 中看的清楚一些。
-

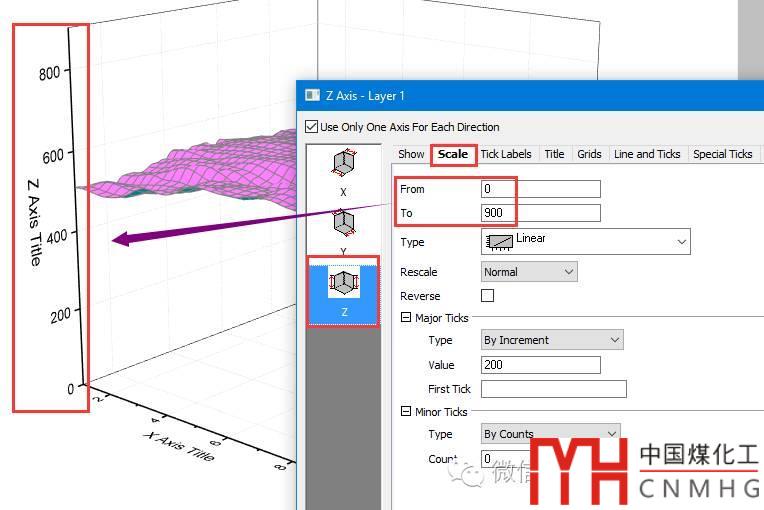

根據需要調整z軸的范圍，此處設為0-900。
-
雙擊圖形，打開Plot Details-Plot Properties 對話框。
-
Surface 1 的設置需要一些小技巧。
-

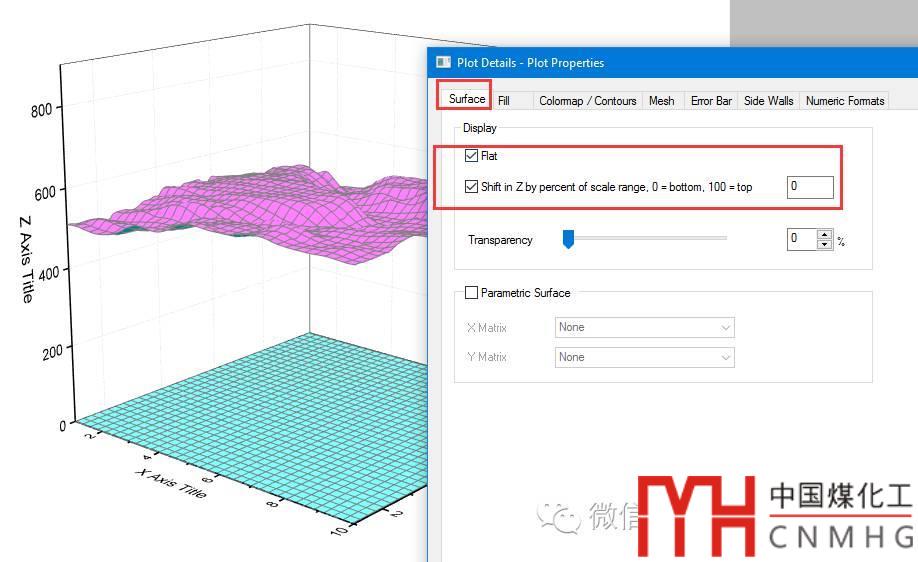

Surface：設置Flat，Z shift為0
-

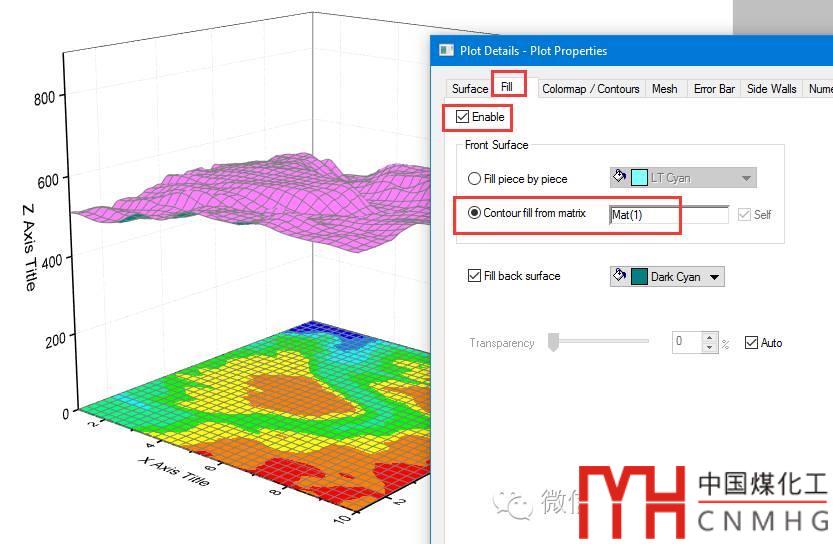

Fill：Contour Fill from Matrix
-

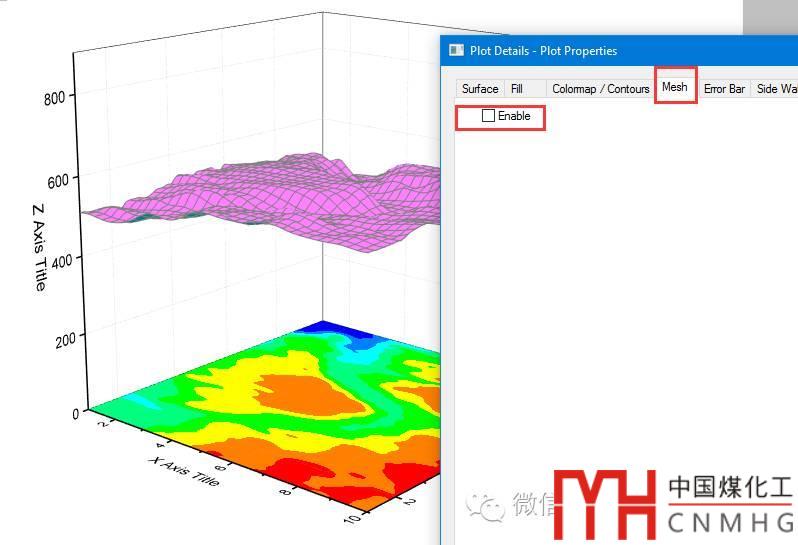

Mesh：取消
-

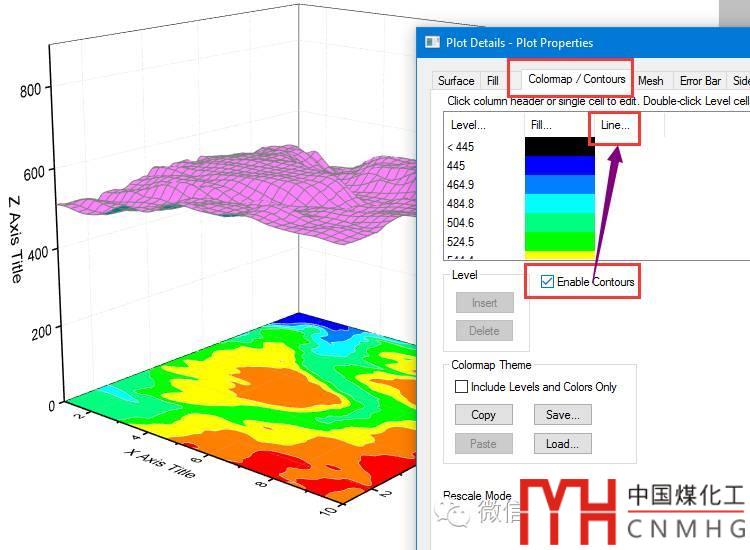

Colormap：勾選Enable Contours
-

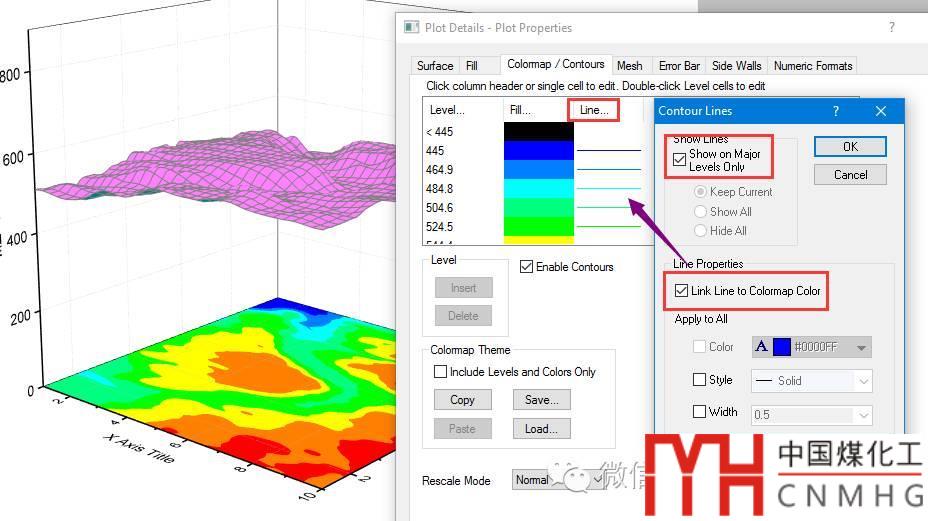

Line：Show major，勾選Link Line to Colormap Color
-

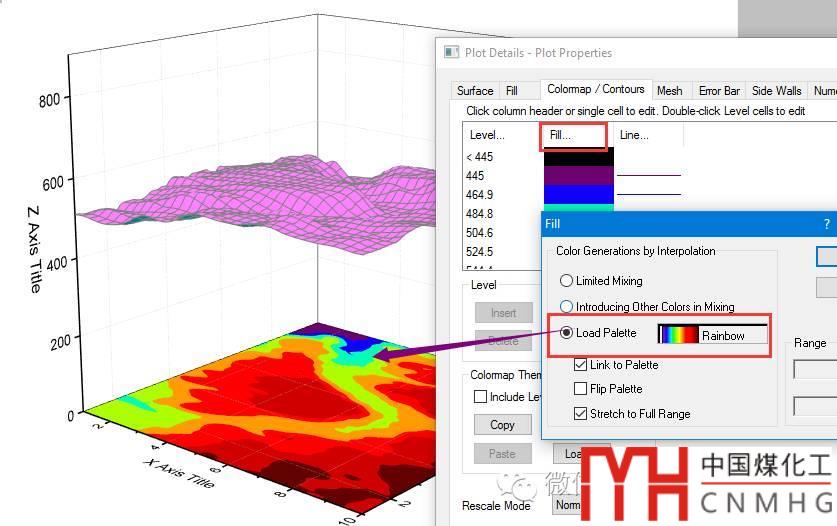

Fill：選擇Rainbow palette
-

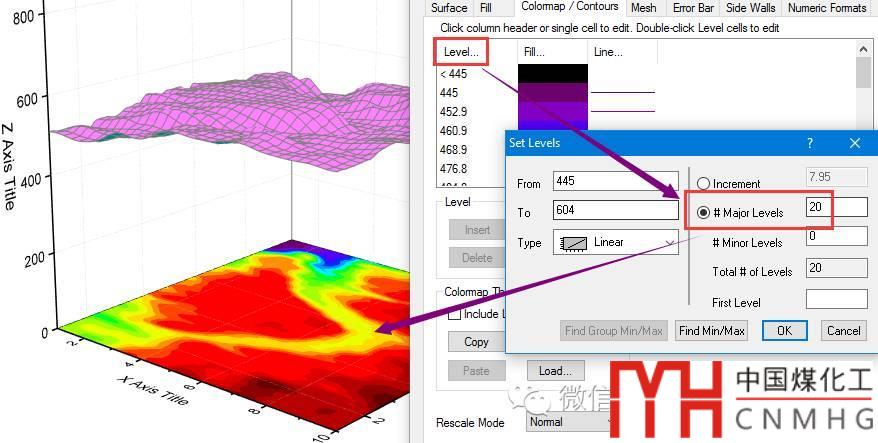

Levels：#Major Levels設置為20（因需要而異）
-
-
Fill：取消【關鍵步驟?。。 ?/strong>
其他的Surface的設置方法類似，如下表所示設置各個Surface的位置、顏色等。
| Surface | Flat? | Shift | Fill? | Mesh? | Colormap |
|---|---|---|---|---|---|
| 1 | Y | 0 | N | N | Pumpkin,Line |
| 2 | N | 10 | Contour Fill | N | Pumpkin |
| 3 | N | 40 | N | Use Colormap | Rainbow |
| 4 | N | 65 | Contour Fill | N | Rainbow |
| 5 | Y | 100 | Contour Fill | N | Rainbow |
所用軟件：OriginLab OriginPro 2016 @Windows 10 pro。點擊左下角“閱讀原文”下載源文件。
