在WORD和PS等其他軟件中有字體的概念，但沒有文字樣式的概念，那CAD里的文字樣式和字體到底有什么區別，兩者之間又是什么關系呢？另外文字樣式里有字體、字體樣式、大字體，他們之間又是什么關系呢？

一個熟練使用CAD的設計人員可能會設置和使用文字樣式和字體，但不一定真正清楚兩者的關系，對于初學者來說確實非常容易造成困擾。前面已經有多篇文章講 過文字和大字體相關問題了，最近還是有人問相關的問題。

打開”文字樣式“對話框看了一下，文字樣式、樣式、當前文字樣式、字體、字體名、字體樣式、大字體 等等一堆名詞，看上去都差不多，確實不容易弄清楚。

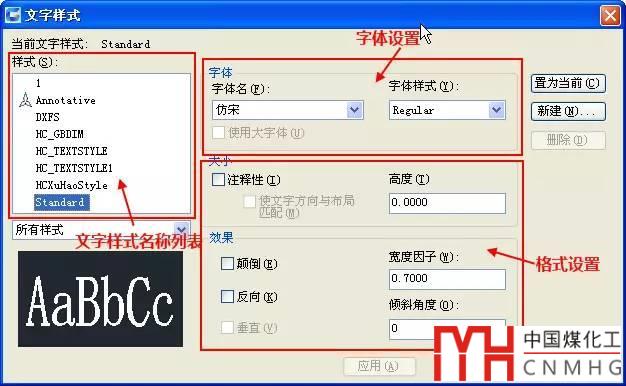

一種”文字樣式“就是一套字體設置，簡單地說就是字體+格式。輸入ST命令，回車，我們來看一下“文字樣式”對話框，如下圖所示。

文字樣式對話框?

我們可以根據需要設置多種文字樣式，每種文字樣式有不同的字體和格式設置，然后在畫圖的時候根據需要選用不同的文字樣式。

其中一種被選中的文字樣式叫當前文字樣式，也就是說，如果現在在圖中寫文字，默認用的就是這個文字樣式。當前文字樣式可以在文字樣式對話框中設置，也可以在工具欄中選擇，如下圖所示。

文字樣式可以新建，圖中沒有用到的文字樣式也可以刪除，但Standard文字樣式無論是否使用都不能刪除。

在對話框的“字體名”列表中會顯示CAD自帶的字體(*.shx)，也會顯示操作系統帶的Truetype字體(*.ttf)，如宋體等。無論 WINDOWS或CAD的字體都是需要字體文件支持的，只要在操作系統或CAD的字體搜索目錄下有相應的字體文件，字體名稱才會出現在這個列表中。

當選擇操作系統所帶的字體，如宋體時，右側的列表的名稱會顯示為“字體樣式”，這個樣式中包含Regular（常規），Bold（粗體），Italic( 斜體),Bold Italic（粗斜體），可以設置文字的效果。

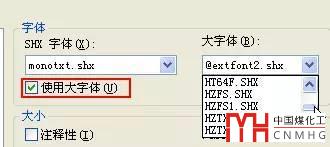

當我們?cè)谧髠?cè)的“字體”列表中選擇一種CAD的字體（*.shx）時，下面的“使用大字體”勾選框就會被激活。左側列表中顯示的SHX字體也被稱為小字體，這些字體文件中只包含英文、數字、符號等單字節的字符。如果我們需要書寫中文、日文、韓文等雙字節 的文字的話，可以勾選“使用大字體”后，右側的“字體樣式”列表會變成”大字體“，然后可以在列表中選擇要使用的大字體，如下圖所示。

關于”大字體“之前已經有文章介紹過了，這里就不再詳細介紹了。

下面的格式中除了”注釋性“不太好理解以外，其他的都應該比較好理解，設置后可以直接從左下角的預覽圖看出效果來，也就不再介紹了。注釋性之前有文章介紹過了，可以看前面關于注釋性的文章。

在多行文字編輯器中包含了比”文字樣式“更多的格式設置，在寫多行文字時，可以不使用當前文字樣式，而選用其他文字樣式；即使選用了某種文字樣式 后，也可以再選擇某些文字設置成其他字體。因此很多圖紙中會出現字體顯示效果與文字樣式設置不相同的情況，甚至在一些圖紙中會出現亂碼的情況。建議大家： 如果沒有特殊需要，盡量用文字樣式來控制字體，不要在多行文字中單獨設置字體。

以上技巧適用于AUTOCAD及浩辰CAD等類似軟件。

不知道你看了這些后是清楚了還是更糊涂了，如果還有不明白的地方，請留言！
