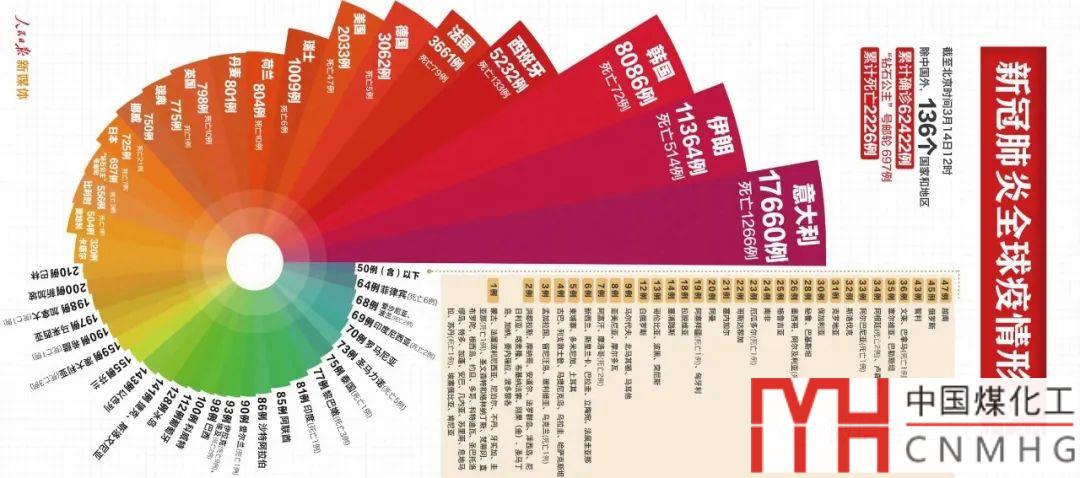

昨天，人民日?qǐng)?bào)的海外新冠疫情圖，漂亮！估計是編寫程序自動生成的。

有不少讀者非常感興趣，Origin可以畫嗎？

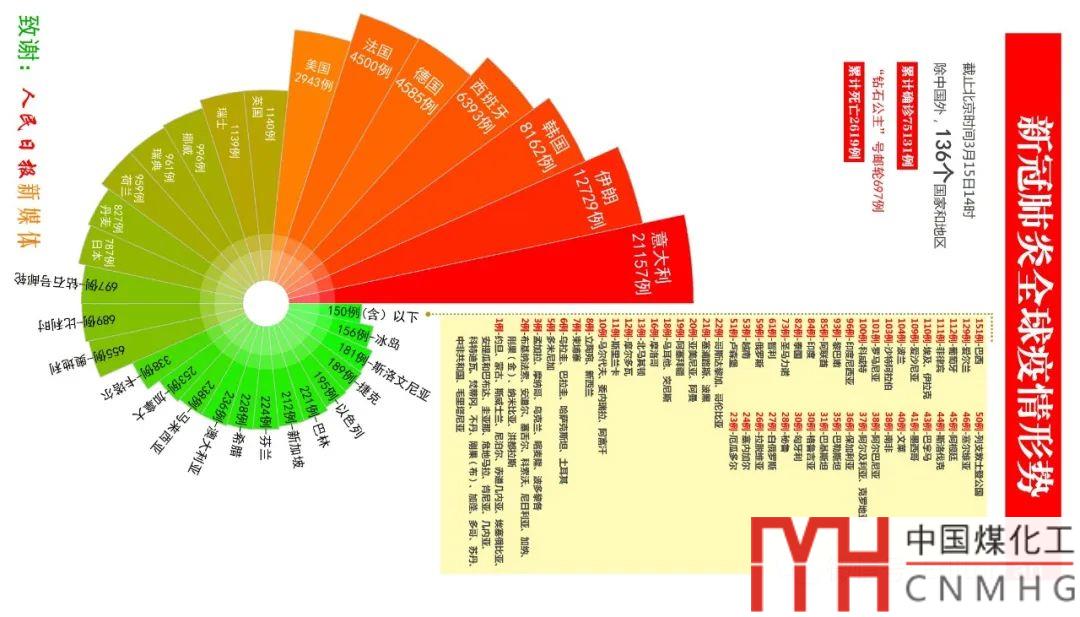

譚編用Origin繪制出今天最新疫情圖：

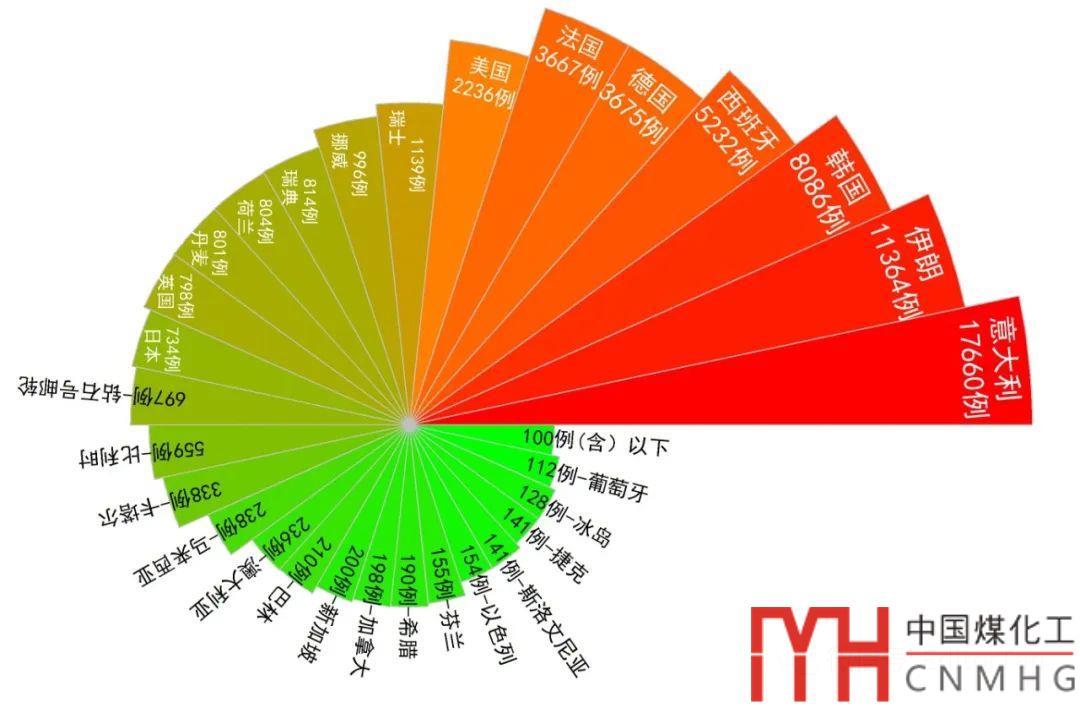

現在將這個圖豎過來，方便查看最新疫情：

Origin畫這個圖很費勁！不過，為了方便大家學習，譚編就折騰一下，利用Origin盡可能地仿制出來。通過本文教程可以學習25項技巧，這些都是在平常繪圖中經常會用到的技巧。

1.南丁格爾玫瑰圖

這是什么圖？

她有一個美麗的名字：南丁格爾玫瑰圖

南丁格爾玫瑰圖其實是一種柱狀圖（或直方圖），南丁格爾將傳統柱狀圖變換成美麗生動的玫瑰圖。她將直角坐標系轉換成極坐標系。

非常偉大！南丁格爾！

護士最高獎：南丁格爾獎！

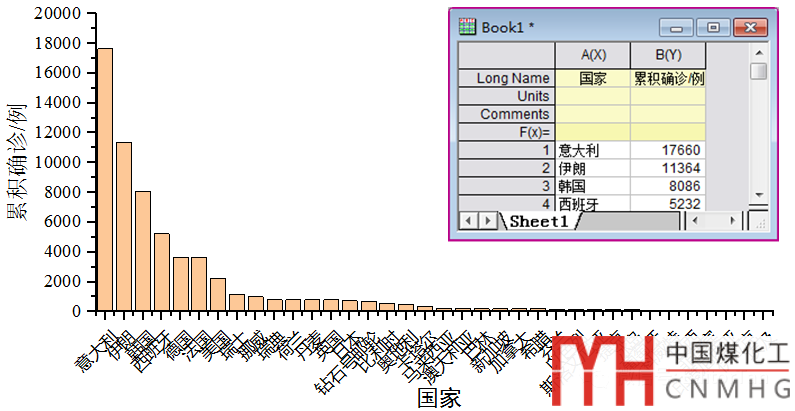

傳統的柱狀圖效果及數據表：

對于樣品（國家）非常多時，傳統柱狀圖的表現力就有些差了。所以可以將柱狀圖以旋轉的極坐標方式表現出來。

2. 數據的準備

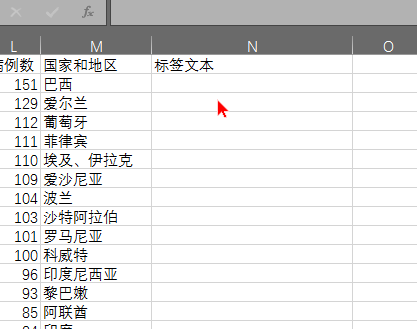

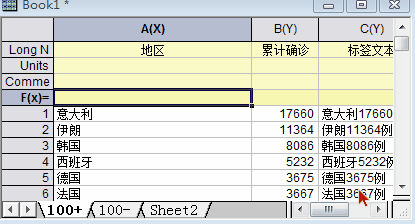

首先準備一張病例數從大到小順序排列的表格，利用Excel自動生成標簽文本。

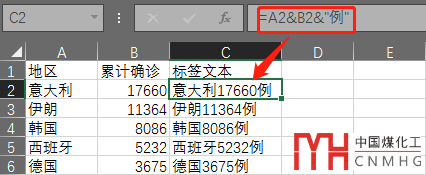

技巧1：利用Excel公式拼接字符串，用&連接單元格和文字。

技巧2：Excel中雙擊綠色框右下角的句柄，自動填充公式。

技巧3：對于N個樣品的極坐標圖，需要構建θ在360~0之間遞減。需要將360°均分為N等分（即360/N）。

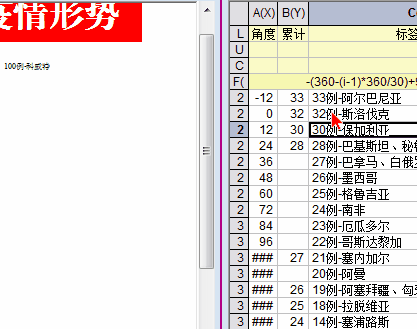

拷貝上表中數據到Origin的空表中，然后我們將X列長名稱改為“角度”，我們整理成多個表格，每個表格放30個國家的數據，那么在極坐標中每個扇形角度為360/30=12°，從最大的意大利開始，角度從360°遞減。

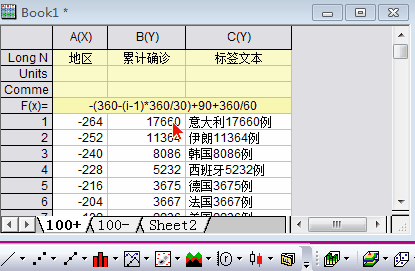

技巧4：Origin表格利用f(x)換算列中數據，大寫字母代表列變量名，i代表行號變量。

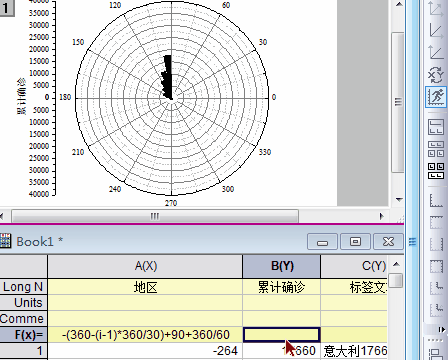

我們?cè)贐列的f(x)中輸入：

-(360-(i-1)*360/30)+90+360/60

至于上述f(x)公式怎么得來的，可以參考前期教程中的角度調整部分：

點擊閱讀：教程 | Origin繪制風向濃度極坐標contour圖

技巧5：極坐標調整圖形的旋轉，逆時針旋轉90°則需將θ（X列）+90；順時針旋轉則需要-90。

3.極坐標圖的繪制

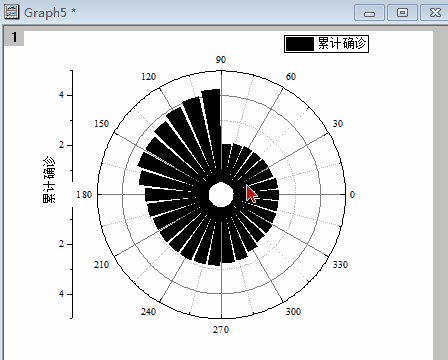

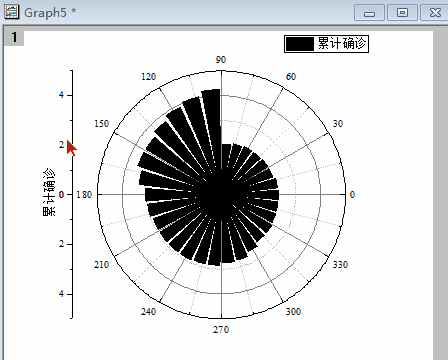

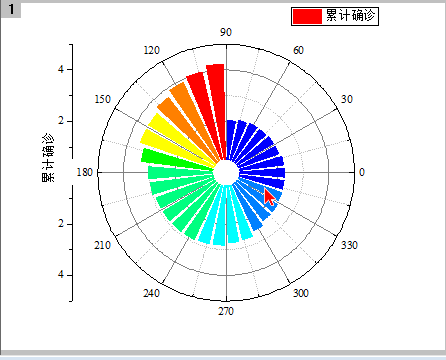

選擇XY兩列數據，然后點擊下方的極坐標工具，即可繪制出折線極坐標圖，然后點擊柱狀圖工具將其改為柱狀的極坐標圖。

因?yàn)椴±龜?shù)相差懸殊，導致圖中極小值附近的數據無法顯示出來。怎么辦？

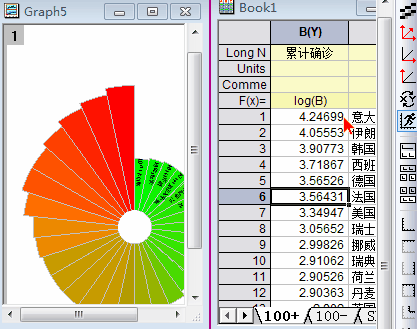

技巧6：對于相差不同數量級的數據，做任何圖時，對數據取對數，可以很好地將所有數據漂亮地表達出來。

技巧7：點擊右邊的自動調整坐標軸范圍

技巧8：調整極坐標圖的空心，雙擊縱軸，調大范圍的下限

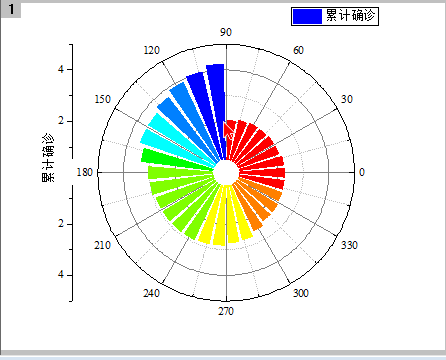

技巧9：調整漸變填充，雙擊柱條，在彈窗中將fill改為By Points逐點填充，將Color Maping改為根據某列數據（累計確診）的大小漸變。

但是上述顏色反了，累積病例越大，顏色越紅，所以需要將colormap的顏色漸變順序顛倒過來。

技巧10：修改colormap的顏色順序，點擊fill將From和End的顏色互換。

上述得到的結果中，顏色級數太少，并不是按照30個國家顏色漸變的，怎樣優化colormap?

技巧11：增加colormap的顏色級數與樣品數對應，在colormap中定義Level級數為30級。

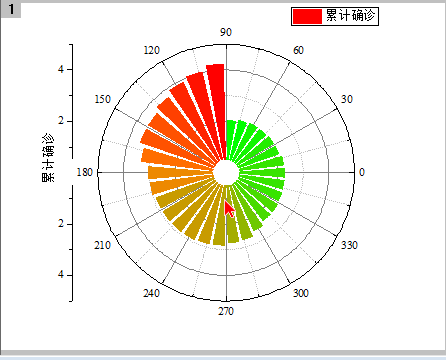

技巧12：藍色到紅色的漸變色缺少黃色成分，在colormap中將fill模式改為3-color-limited Mixing（3色限制），將漸變節點改為3色：綠、橙、紅。

上面極坐標圖中柱條之間有空隙，怎么調？

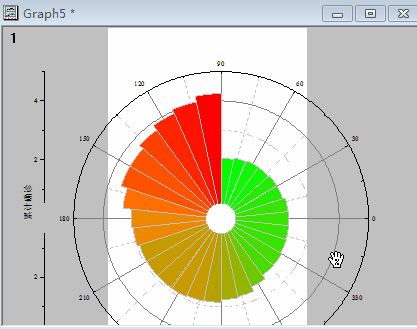

技巧13：極坐標圖中柱條有間隔，調整柱間距為0。

接下來，我們需要將畫布大小改為長方形，將極坐標圖放大并調整到合適位置。

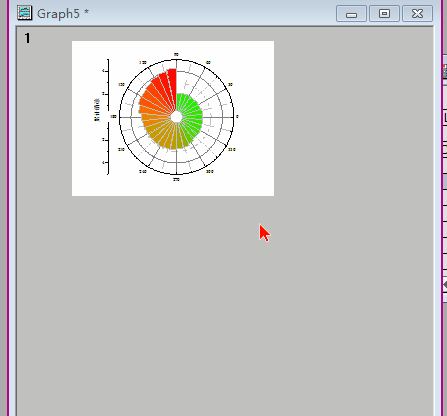

技巧14：調整畫布尺寸，雙擊繪圖區白色空白，去除保持比例的勾選框，修改寬和高。

樣圖是一個普通、大眾、科普或匯報用圖，它不需要嚴格的坐標系，這里怎樣不顯示坐標系刻度值及標題？

技巧15：雙擊極坐標系的圓圈，在Display/Speed標簽頁中去除XY的勾選框。

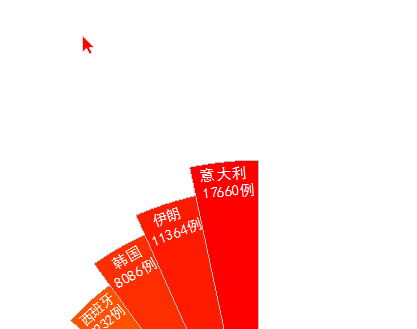

下面添加文字，注意旋轉設置。

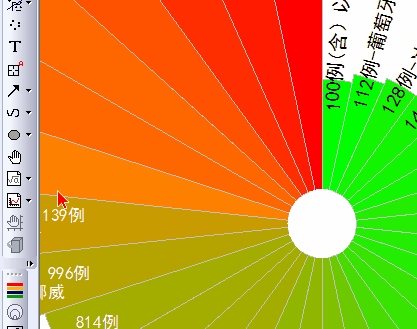

技巧16：設置旋轉文字，在屬性窗口中修改rotate為需要的角度。

剛才對比了一下人民日?qǐng)?bào)的漂亮圖，意大利的柱子高度與最小值的柱子高度相差還是蠻大的，下面我們?cè)賹?duì)數據取個平方試一試：

技巧17：Origin中的運算符，+-*/、平方B^2、根號sqrt(B)、log(B)、ln(B)、隨機數rnd()

經過精雕細琢之后：

4.玩轉Origin文本排版

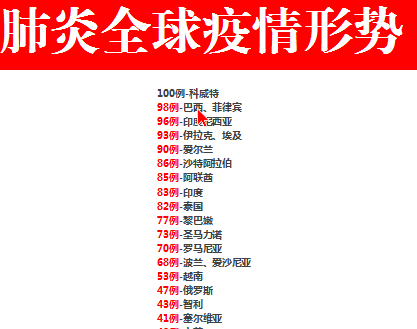

技巧18：添加帶紅色背景白色字體的標題

下面添加病例數為100以下的表格：

這里一個text文本框中有多行文字，如果想突顯病例數，人民日?qǐng)?bào)是將病例數加了橙黃色背景，但Origin里面一個text對象只能對整體加框，所以這里我們用紅色突顯病例數。

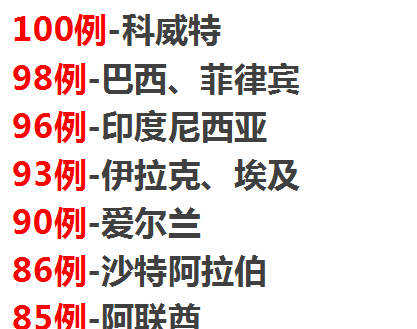

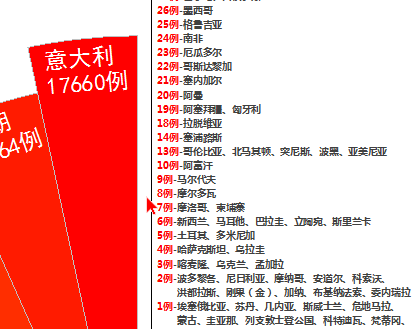

技巧19：怎樣設置text文本中不同顏色格式？

不會吧？一個一個地修改？有沒有快速方法？

當然有！

技巧20：利用Excel拼接帶Origin樣式的文本字符串

下面添加一個箭頭，將起點改為原點，終點不帶符號。

技巧21：怎樣玩轉箭頭

下面修改這個文本框背景和邊框線為淺黃色

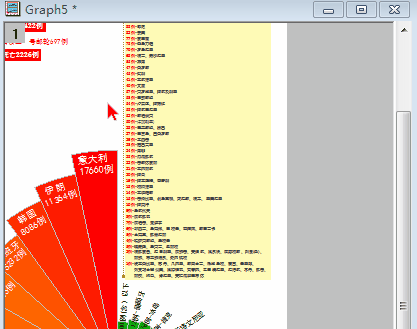

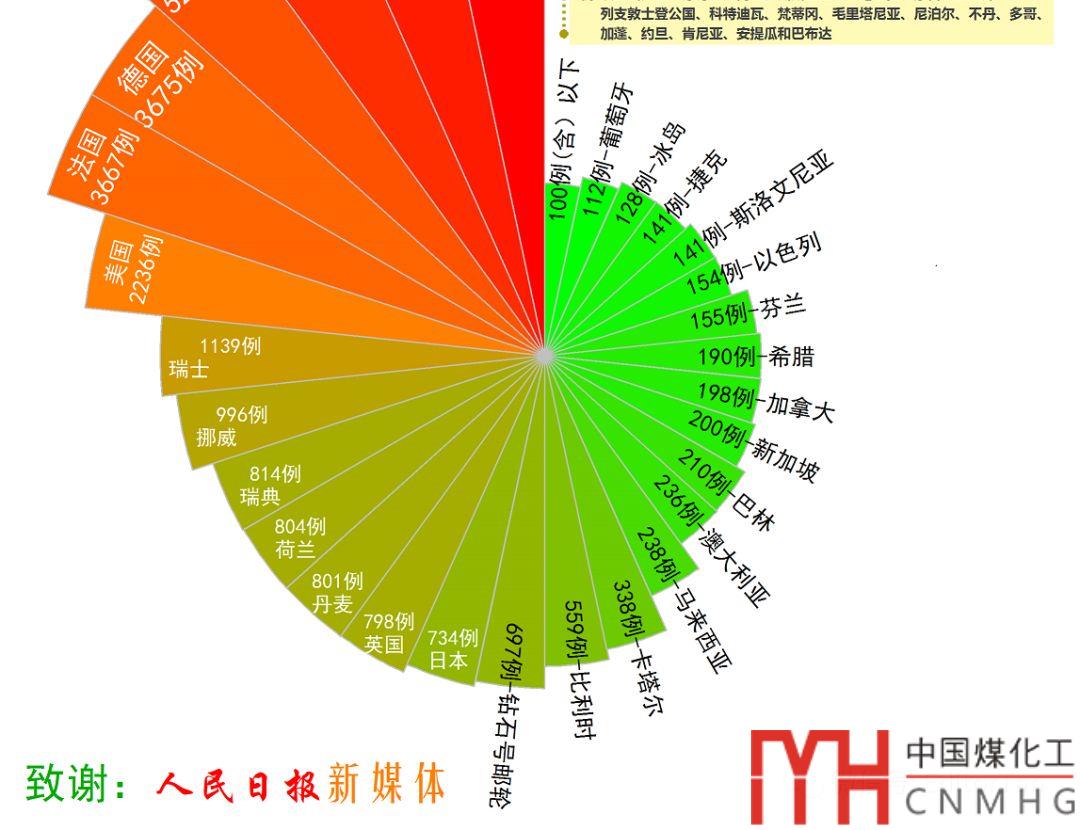

添加其他文本后得到下圖：

突然發現上圖中的圓心不見了，可能在第二次調整數據（取平方）時沒有調整縱軸范圍的下限?，F(xiàn)在修改一下，但是圖中的坐標軸都隱藏了，不能雙擊修改，怎樣改？

技巧22：坐標系不見了怎樣修改坐標軸范圍？

下面添加半透明的同心圓，本來想嘗試一下ReferanceLine，添加兩個圓，圓之間填充半透明白色，但是沒搞成。好吧，用笨辦法。

技巧23：怎樣繪制圓形并且半透明填充，兩個圓的透明度都改為80%，疊加效果更好。

技巧24：繪制正圓正方形，按Ctrl不放，拖動鼠標可以繪制正圓、正方形等。

技巧25：如果小圓被大圓遮擋，選不中，點擊大圓右鍵選擇“push to the back”，這樣小圓就上來了。

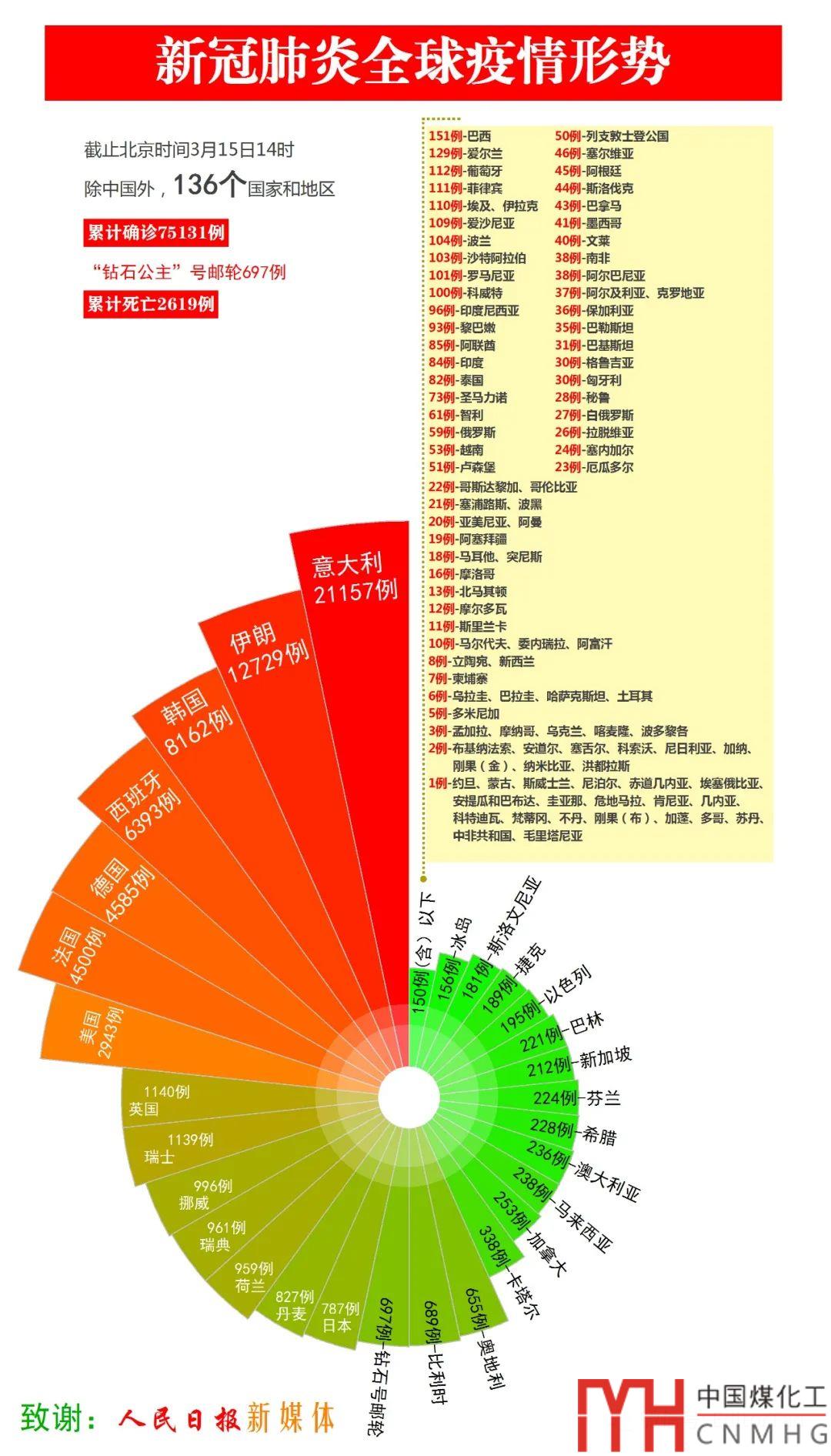

現在更新一下數據，現在是3月15日下午2點。由于新增國家很多，圖中列表滿了，所以用了3個text文本框（見下圖右側）。最終得到的效果如下：
