前面的文章我們介紹過熱電偶的測溫原理，它是利用塞貝克效應來進行溫度測量。除了熱電偶，工業上還經常使用RTD熱電阻進行溫度測量。今天這篇文章，我們想和大家聊聊什么是RTD及它是如何工作的？

RTD的英文全稱為“Resistance Temperature Detector”，因此準確來說，它應該翻譯為“電阻溫度檢測器”。RTD是一種特殊的電阻，其阻值會隨著溫度的升高而變大，隨著溫度的降低而減小。工業上利用它的這一特性進行溫度測量，因此RTD也被俗稱為“熱電阻”。

并不是所有的金屬都適合做成RTD，符合這一特性的材料需要滿足如下幾個要求：

1）該金屬的電阻值與溫度變化能呈線性關系；

2）該金屬對溫度的變化比較敏感，即單位溫度變化引起的阻值變化（溫度系數）比較大；

3）該金屬能夠抵抗溫度變化造成的疲勞，具有好的耐久性；
符合該要求的金屬并不多，常見的RTD材料有：鉑（Pt）、鎳（Ni）和銅（Cu）。
以鉑熱電阻為例，根據其電阻值的不同，又可分為Pt50、Pt100、Pt200、Pt500和Pt1000等。名稱中的數值表示熱電阻在0℃下的電阻值。比如：Pt100，表示該傳感器在0℃下的電阻值為100Ω；而Pt1000，則表示該傳感器在0℃下的電阻值為1000Ω 。
RTD熱電阻在不同溫度下的阻值可以用公式：R=R0(1+α T)來近似計算。
其中：

1）R0表示RTD在0℃下的電阻值；
2）α 稱為溫度系數，表示單位溫度下電阻的變化值；
3）T表示測量溫度，單位為℃；
根據RTD熱電阻的引出線的數量的不同，RTD可分為兩線制、三線制和四線制。
兩線制RTD的引線是直接在電阻的兩端引出兩條導線到測溫模塊上。測溫模塊采用電橋平衡的原理，RTD作為電橋的一個臂進行測量。

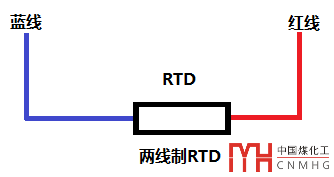

兩線制RTD的示意圖如下：

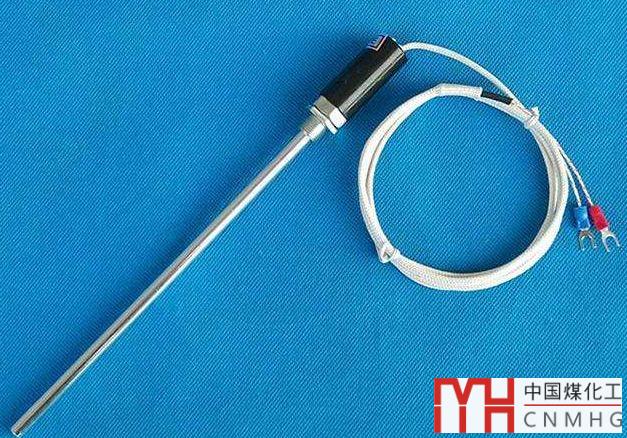

兩線制RTD傳感器沒有考慮引出導線的電阻，誤差較大，僅適用于精度要求不高的場合。兩線制RTD實物圖如下：

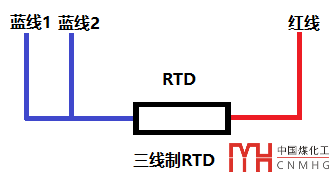

為了消除RTD引線對測量結果的影響，許多RTD采用三線制形式。三線制是在兩線制的基礎上，從電阻的一端引出第三條線，如下圖所示：

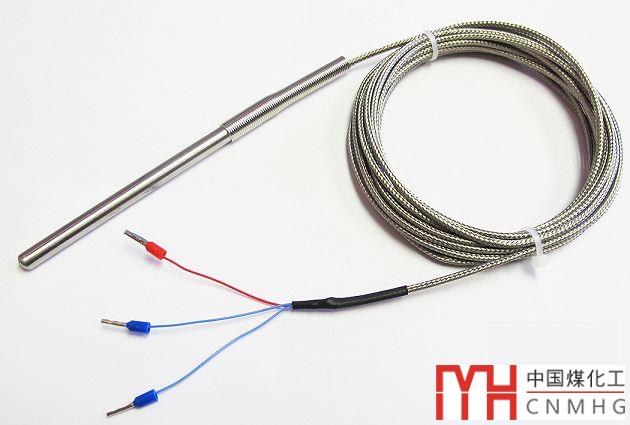

三線制RTD可以在很大程度上消除傳感器引線本身對測量結果的影響，檢測精度比兩線制有很大的提高。下面這張圖是三線制RTD的實物圖：

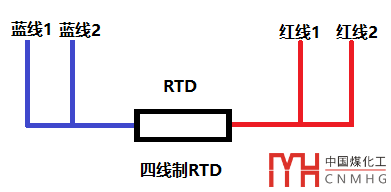

四線制RTD是在三線制的基礎上又增加了一條線，即電阻的兩端各有兩條線，如下圖：

四線制RTD可以完全消除引線電阻的影響，精度非常高，一般用在實驗室或者對精度要求很高的場合。

RTD的線性度優于熱電偶，是目前最精確和最穩定的溫度傳感器。但由于電阻的變化需要時間，因此其響應速度較慢。同時其價格也相對較貴，適用于對精度有一定要求且成本控制不嚴的場合。

好了，關于RTD熱電阻就先介紹到這里。
