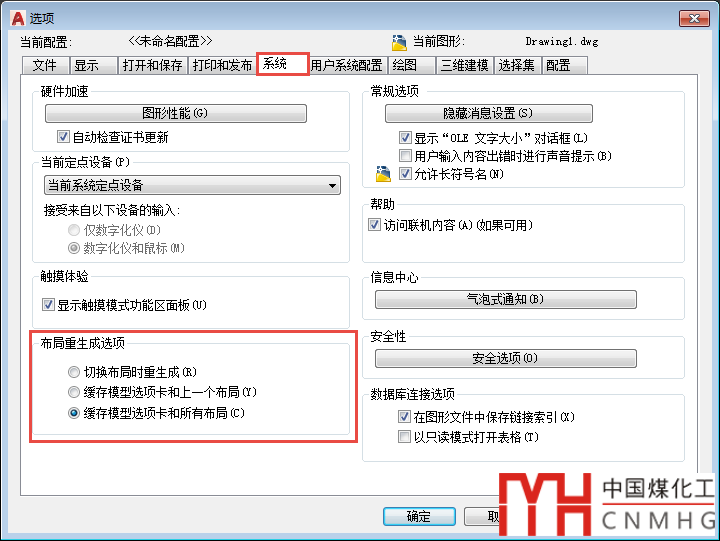

有網友在信息里問布局切換非常慢，有什么辦法可以加快切換速度，選項對話框中布局重生成的三個選項分別是什么意思。我估計不少人遇到這樣的問題，不妨在這里簡單給大家講一下。

首先要知道重生成是什么意思，所謂重生成，就是重新計算圖形的顯示數據，在早期版本，每次切換布局的時候都需要重生成，但有些圖紙非常復雜，每切換一次布局都需要等待很長時間。后來CAD開發者想到一個辦法可以節省一些時間，就是切換到某個布局后，將重生成的顯示數據保存到緩存中，下次在切換到此布局的時候，直接從緩存中讀取之前生成的顯示數據，就不再重新計算顯示數據了。這樣的處理的好處是：雖然第一次切換的時候還跟以前一樣需要等待，但第二次切換到此布局的時候就很快了，不需要等待了。但將顯示數據緩存下來就要占內存，如果圖紙復雜且布局比較多，緩存模型選項卡和所有布局的數據可能會占用很多內存，如果物理內存不夠用，用到虛擬內存，圖紙操作的性能也會下降，甚至可能會因為內存不足退出。因此軟件就提供了兩種選擇：緩存模型選項卡和上一個布局、緩存模型選項卡和所有布局。

現在計算器配置、性能都比較好，多緩存點數據問題不大，所以軟件默認的選項是：緩存模型選項卡和所有布局，也就是只要切換過的布局的顯示數據都會緩存下來，但第一次切換到一個新布局的速度并不會變快，但后面再次切換時就很快了。通常這個選項不需要調整，除非圖紙和機器配置比較特殊，比如說圖紙比較大，布局比較多，但CAD是32位的或者內存很少，我們需要在切換布局的速度和操作速度設置內存溢出退出之間做出選擇；又或者本身圖紙不大，布局很多，切換布局本身就很快，是否緩存數據并不重要，我也可以選擇不緩存布局的數據。

合理使用布局是提高布局切換速度的關鍵！

CAD雖然提供了三個選項，但并無法加快第一次切換布局的速度，只能是讓再次切換到此布局的速度變快。要想從根本上解決切換布局速度的問題，還要從圖紙本身入手。

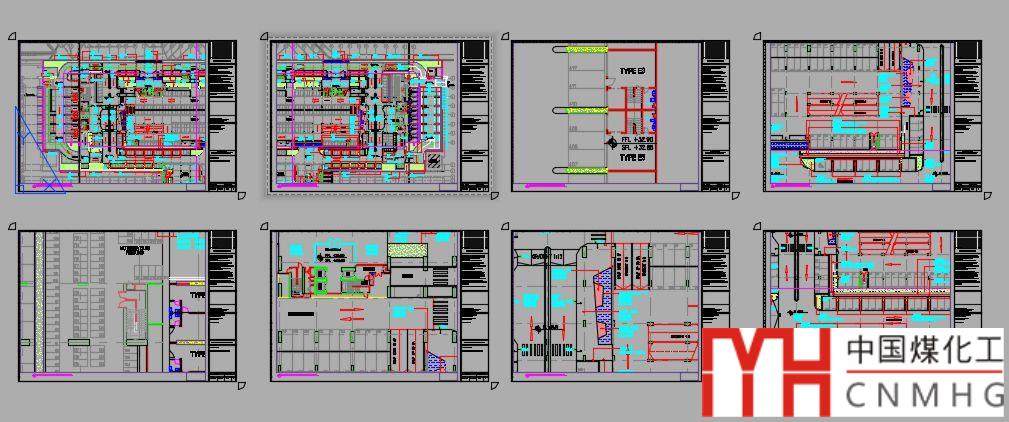

切換布局慢主要有兩種原因：一是圖紙本身就很復雜，圖形數據非常多，二是布局中視口過多，而且視口都使用了不同的圖層設置。圖紙本身的復雜程度調整的余地不大，頂多是清理掉一些垃圾數據，而一個布局中視口的數量卻是跟個人的使用習慣相關，是可以控制的。我經?？吹竭@樣的圖紙，在一個布局中放置了很多圖框和視口，如下圖所示。

這張圖還算好的，有的整張圖紙就一個布局，一個布局里有數十個圖框，超過100個視口，已經超過了視口的最大數量，一些視口內的圖形已經不能顯示，視口顯示空白了。

為什么CAD布局中有些視口顯示空白？

在布局中放多個圖框，建大量視口，每個視口內都是一份模型空間數據，雖說高版本視口顯示數據可以共享，但不同視口如果圖層或某些設置不同，就無法共用相同的顯示數據，總之，一個布局中視口越多，顯示數據量就越大，切換過來時需要的時間就越長。而且一個布局多個圖框，大量視口也違背了CAD設置布局的初衷，而且無法利用布局的很多特性，例如保存頁面設置、利用發布批量打印等等。

CAD布局有什么用？怎么用？

CAD的發布（publish）,最簡單的批量打印功能

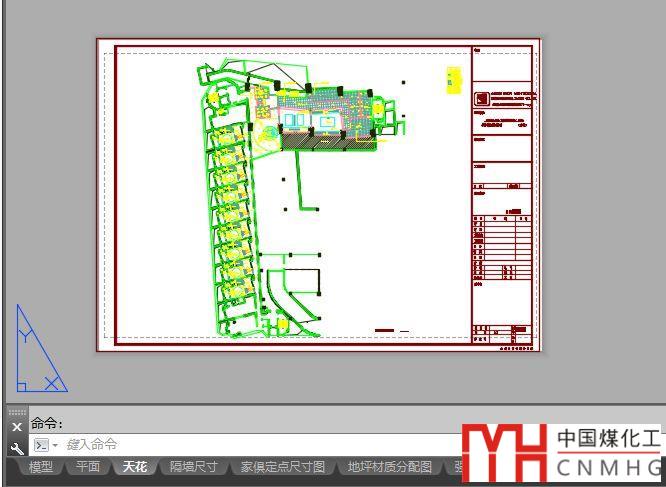

布局的正確用法是一個布局一個圖框，這樣一個布局中的數據量會相對小一些，切換起來就會相對快一些，國內外比較規范的圖紙都是如此，如下圖所示。

切換一次布局就跟打開一張圖紙差不多，大部分時間都花在重生成顯示數據上了，要想加快速度，最有效的辦法就是減少布局中的數據（在一個布局中盡量少用視口），CAD的選項只能通過緩存提升再次切換的速度。
