Origin繪圖：采用高斯方程對碳量子點TEM粒徑分布柱狀圖的擬合
圖1是碳量子點（簡稱碳點）的透射電子顯微鏡（TEM）照片。

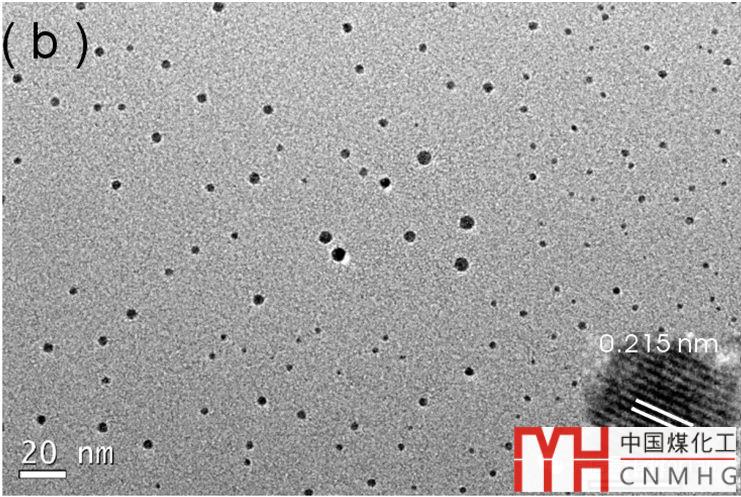

圖1 碳量子點的透射電子顯微鏡照片
測試TEM時，可通過儀器對樣品的粒徑進行統計，得到粒徑的分布數據表，并繪制出柱狀圖如圖2所示。

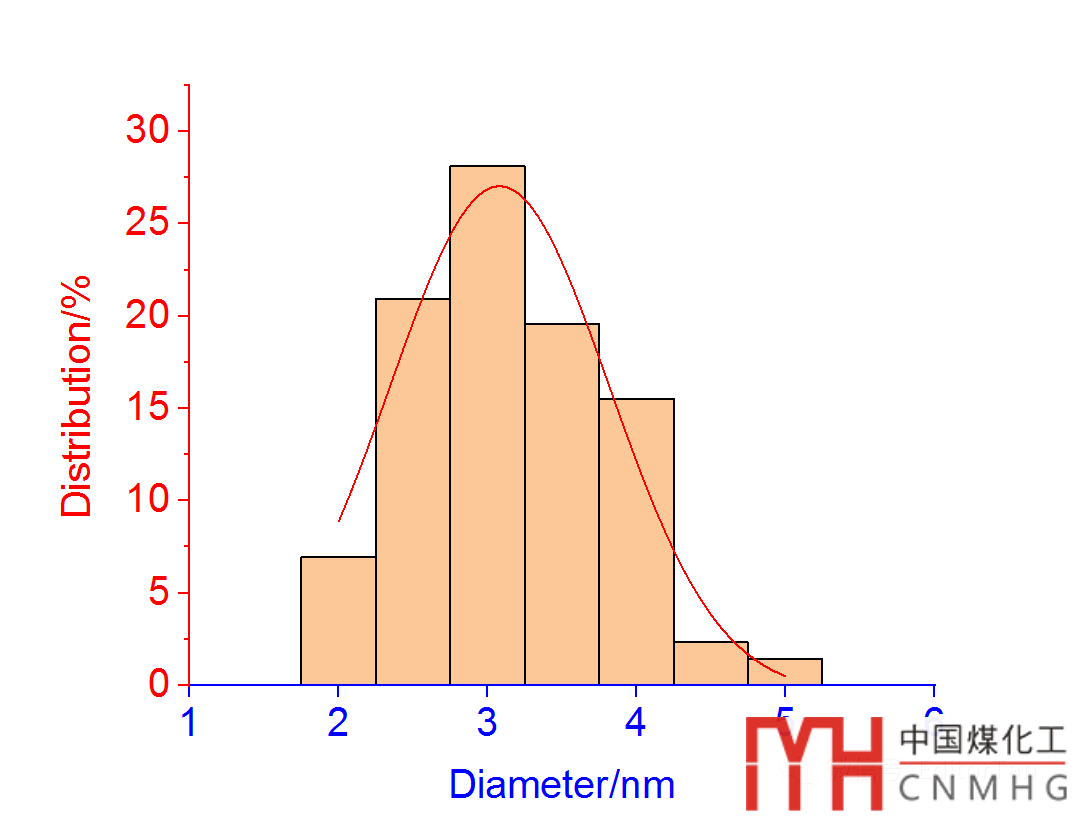

圖2 碳點的粒徑分布柱狀圖
點擊柱狀圖，然后點擊菜單Analysis→ Fitting→Nonlinear Curve Fit→ Open Dialog...或者按快捷鍵Ctrl+Y

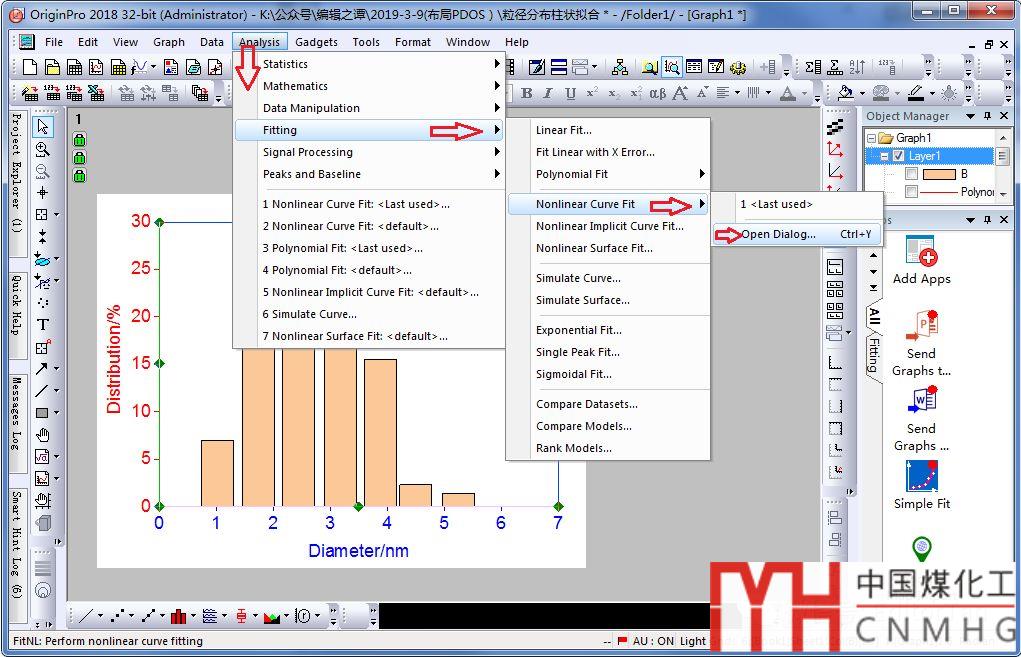

圖3 非線性擬合菜單
可打開非線性擬合對話框NLFiT()，在Settings標簽頁中，選中Function Selection（選擇函數），在Category（分類）中選擇Peak Functions(峰函數)，在Function中選擇Gauss(高斯)，然后點擊“Fit”按鈕即可。具體操作如圖4所示。
圖4 非線性擬合對話框
得到擬合曲線如圖5所示，圖中自動生成了擬合報告，其中xc=3.08125 ±0.08009即平均粒徑，本文的碳點平均粒徑約3 nm。

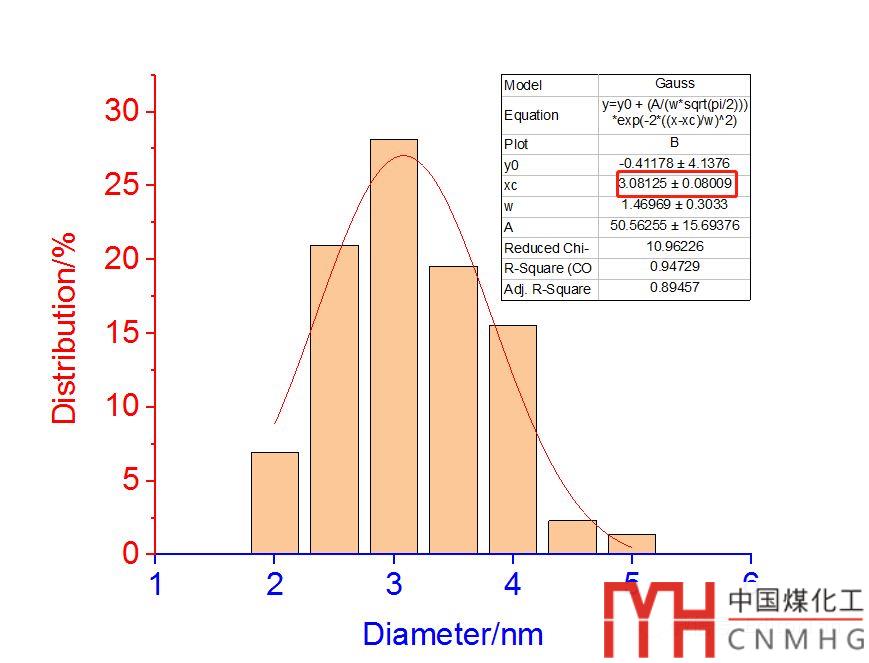

圖5 柱狀圖的擬合結果
（1）柱狀圖間隙的調節
圖5 的柱狀圖中，柱子之間的間隙可以調節。這里，以零間隙調節為例。雙擊柱狀圖，打開Plot Detals設置對話框（圖6），點擊“Spacing”選項卡，修改GapBetween Bars(in %)為0，即可得到緊鄰的柱狀圖，如圖7所示。
圖6 柱狀圖間隙的調節

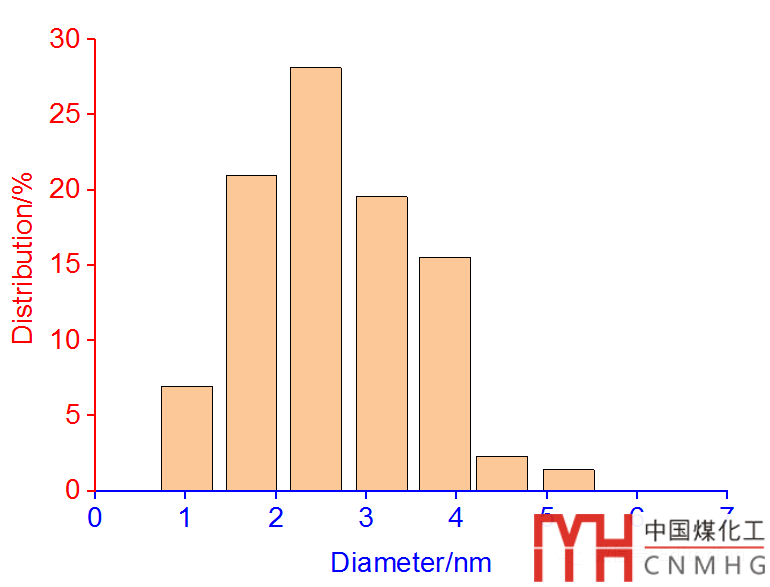

圖7 零間距的柱狀圖
（2）TEM背景的插入
在論文中，經常遇到TEM圖上嵌入了粒徑分布圖，這怎么實現呢？
在TEM上嵌入粒徑分布圖，需要注意要將柱狀設置為空心，即不填充顏色。這樣處理的目的是為了避免TEM圖中的納米顆粒不被遮擋。
在圖片白色空白處，點擊右鍵，選擇“Insert Images from Files...”，選擇圖片文件，依次點擊“add”和“OK”按鈕，即可插入。調整TEM圖片和粒徑分布圖的相對大小，TEM圖要大，分布圖要?。ㄒ驗樽鳛椴鍒D）。
但是插入的TEM圖遮擋了柱狀圖，解決辦法是：在TEM圖上右鍵選擇“Push to back of data”，將TEM置于底層。

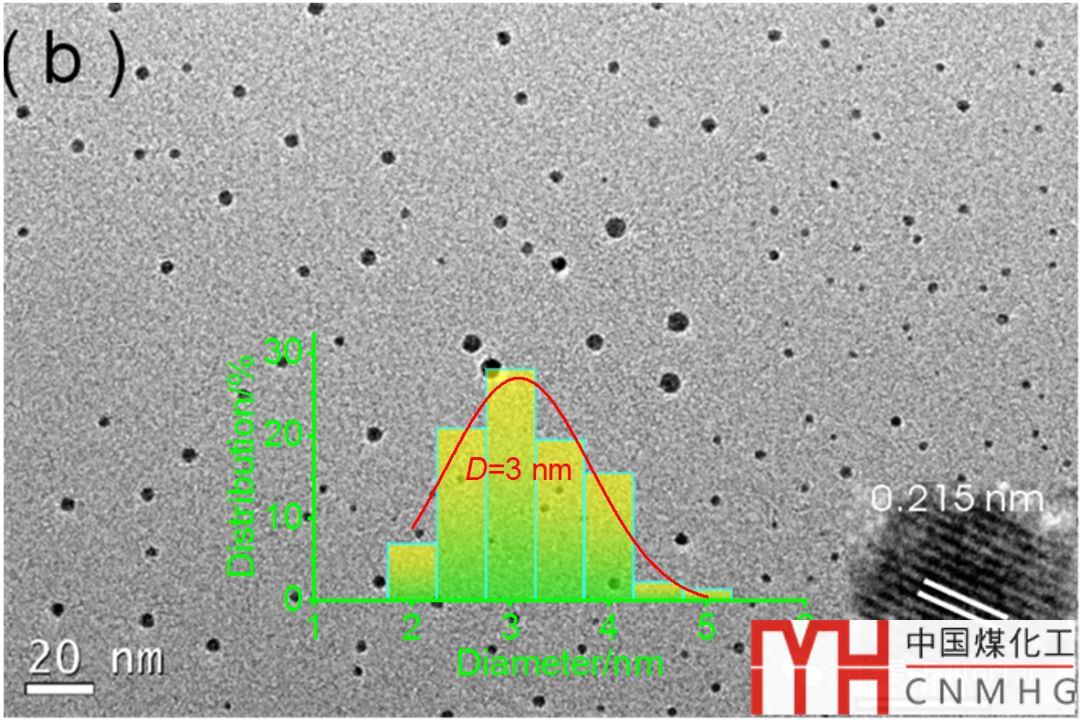

圖8 TEM圖中插入粒徑分布柱狀圖的效果
當然也可進一步美化，填充雙色漸變、半透明。雙擊柱子打開Plot Details對話框，在Pattern標簽頁中，修改下方Fill填充設置，color設置為漸變起始顏色，GradientFill漸變填充設置為Two Colors(雙色)，2nd Color中設置第二種顏色。拖動預覽框下方的Transparency（透明度）砝碼，或直接在后面輸入透明度為40%。最終得到如圖9所示的效果

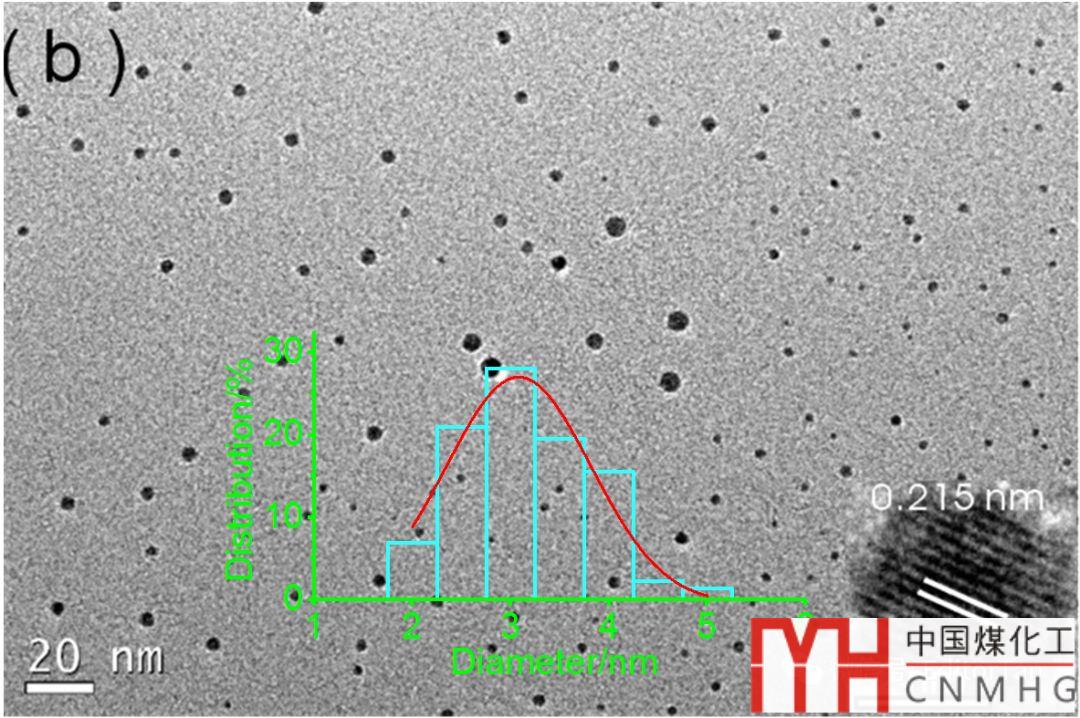

圖9 TEM插入粒徑分布的效果圖
