這個問題看上去有點繞，既然是A4的圖框，如果比例設置成1:1，應該正好能打印在A4的紙張上。但不少初學者會發現，我的圖框尺寸也沒有問題，打印比例設置也沒有問題，結果打印后發現外框線不見了，這是什么原因呢？

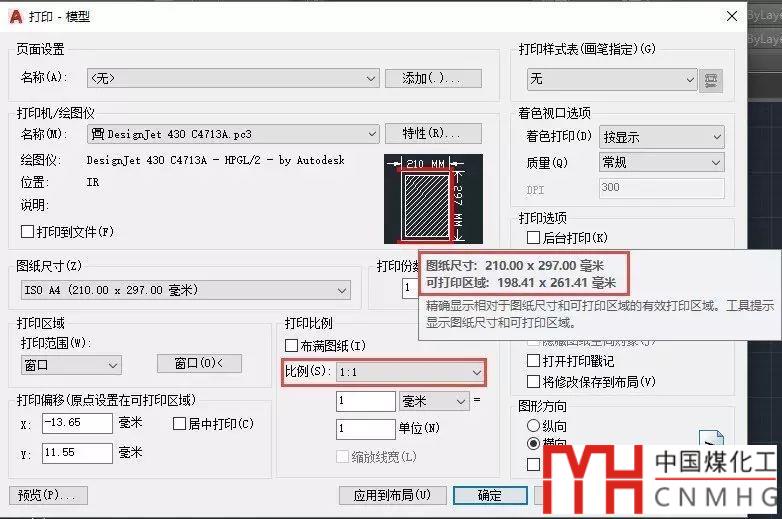

A4的標準圖框大小是210×297，而A4的紙張也是210X297，如果要1:1打印，圖框的邊線必須正好打印到紙張的邊界上，用過這種A3和A4這種打印機的人都應該知道，打印機在打印的時候都會留一定寬度的空白邊界，也就是A4紙張的實際有效打印區域200×287左右(不同打印機可能不太相同)，也就是四周都有10毫米的空白區域，因此標準的A4圖框是不可能按1:1打印到A4的紙張上的。這個從打印對話框里就能看出來，在打印對話框中有個小的預覽框，可以顯示紙張尺寸和可打印區域，并可以紅線顯示圖形在哪些方向超出打印區域，如下圖所示。

不同的打印機可打印區域不完全相同，但可以確定的是打印機在紙張四周都會留有一定的空白區域，也就是說不可能將尺寸是210X297的圖框按1：1打印到A4的紙張上。

為什么會這樣的呢？問題出在哪兒呢？

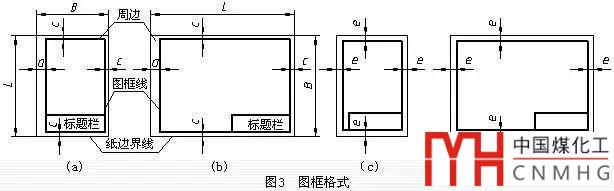

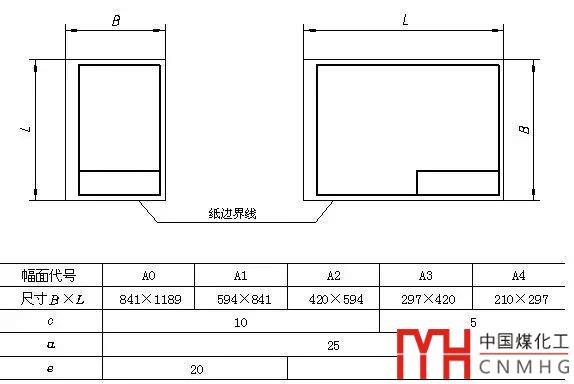

首先要告訴大家這沒有問題，這是正常的。讓我們來看看圖框的設計標準就明白了，如下圖所示。

看了圖框的國標后大家應該明白了吧，我們可以看到圖框的外框線就是紙邊界線，而內部的粗線才是真正的圖框邊界線。圖框線距離紙張邊界是有要求的，可以設置成等距，也可以在一側留的距離比較大，以滿足裝訂的需要。

為什么圖框?yàn)槭裁匆鸭堖吔缇€畫出來呢？是因?yàn)楹芏嘣O(shè)計單位出圖時使用的是A1、A0等大幅面的繪圖儀，這些大幅面繪圖儀通常使用的是卷筒紙，寬度會比標準幅面稍寬，當在這些大幅面繪圖儀上打印各種幅面的圖紙時，尤其是在打印A2A3A4等小幅面圖紙時，可以按照打印出來的紙邊界線來裁剪圖紙。

設計單位也會配置小幅面的辦公用打印機，比如HP1010等打印機，這些打印機一方面用于打印文檔，有時也用于打印小樣。在打印小樣的時候，主要目的是檢查一下圖紙打印出來的整體效果，比例就不重要了，通常選擇“布滿圖紙”，保證圖形和圖框都能完整打印到紙張上。

當然有些行業或設計單位的設置圖紙用A4/A3打印機就可以滿足要求。如果要在A4的打印機上按1:1打印A4圖框，打印范圍可以框選紙邊界線，這種情況下紙邊界線肯定打印不出來，但這是正常的，并不是問題，只要內部的圖框線和圖形能打印出來就是正確的。如果內部圖框線沒有打印出來，就需要檢查一下圖形比例和打印的偏移值是否設置正確。。

如果非要A4紙張上打印出A4圖框的紙邊界線的話，你只能將外部的紙邊界線縮小，將圖框尺寸修改得比可打印區域小一點就可以了。

之所以以前沒覺得這是一個問題，是因?yàn)榇蠖鄶?shù)單位都有自己規定的標準圖框和打印要求，我們按要求設置就好了，但對于初學者，打印比例相關的問題確實都不太好理解，希望上面的講解有幫助。

以上技巧僅適用于AUTOCAD、浩辰CAD等同類的CAD軟件
