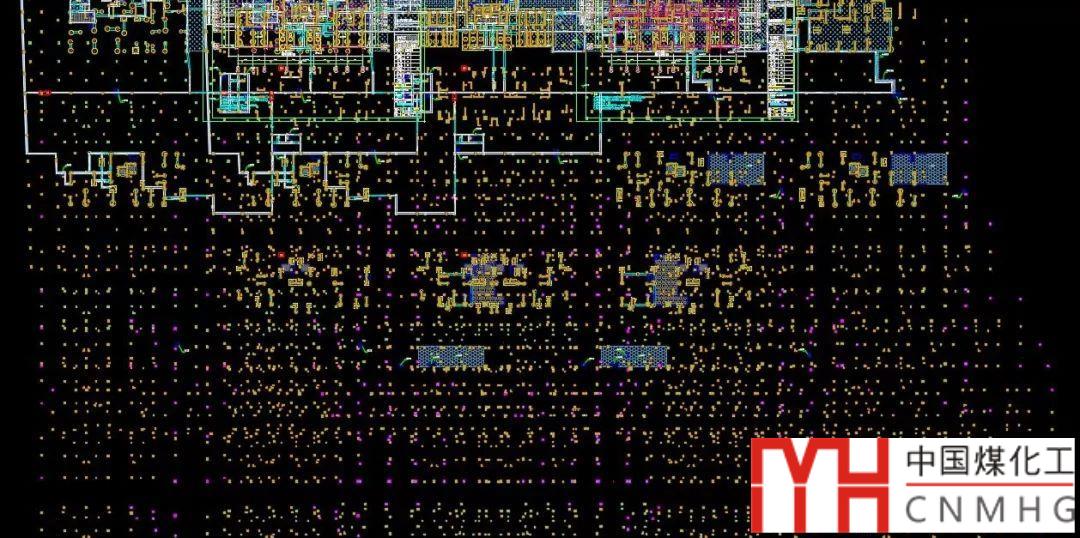

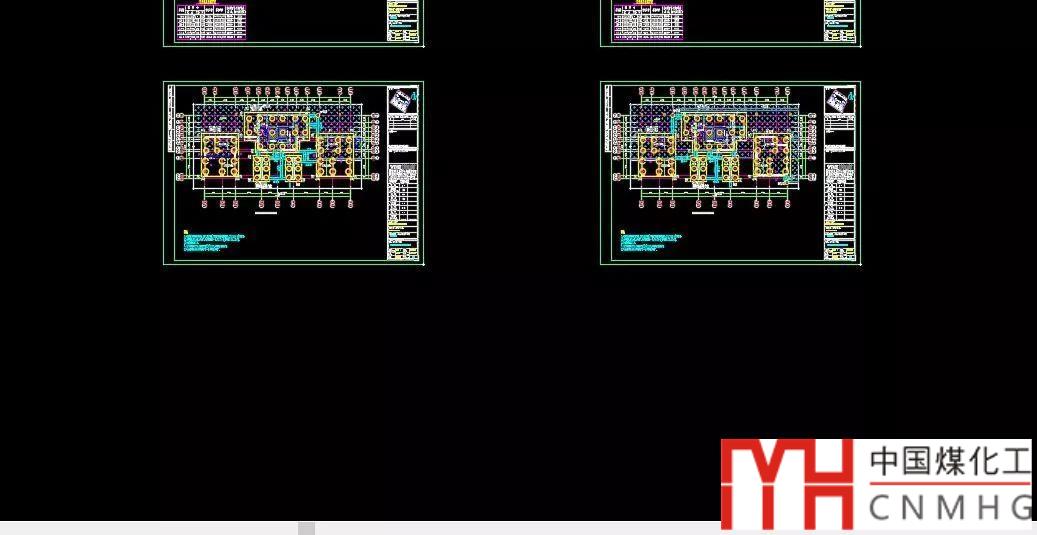

一周內已經有兩個人問這樣的問題了：圖中只有幾個圖塊，結果炸開后多了好多東西，滿屏都是圖，炸開前后的效果如下圖所示。

這個問題其實之前講過，只是講解的角度不同。原因很簡單：圖塊里原來就有這么多東西，只是為了省事，做成圖塊后用XC將多余部分裁剪掉了。

CAD中如何裁剪圖塊、外部參照、圖像、視口?

為什么CAD的圖塊或外部參照只能看到一部分？你會用XCLIP命令裁剪圖塊或外部參照嗎？

至于XC怎么用，大家看上面的文章就好了，這里重點說一下遇到這種圖應該怎么辦。

很顯然他們拿到的都是別人畫的圖紙，否則也不會覺得驚訝。CAD提供了一個裁剪圖塊和外部參照的命令:XCLIP(快捷鍵XC)，可以將圖塊在封閉邊界線內部或外部的區域給裁剪掉。一旦圖塊被裁剪后，被裁剪的區域只是看不到了，在移動圖塊夾點或者炸開圖塊時，會按原始的圖塊定義來顯示或處理。

上圖中的圖塊不光炸開后會多很多圖形，由于圖塊中包含多個圖框以及大量不需要的圖形，實際的圖形數據量遠比看到的圖形多，還會影響CAD的操作性能。

---提示：下面是廣告，不是本文圖片！---

遇到這類圖形應該如何處理還要看你的需要，不同的需求有不同的處理辦法。

一、想顯示圖塊的全部圖形。

可以輸入XCLIP命令，回車，選擇圖塊，然后輸入選項OFF（關閉）或D(刪除)裁剪邊界。

當然也可以直接炸開X圖塊。

二、保留圖塊，但要刪除裁剪邊界外的圖形。

雙擊圖塊，進入塊編輯（BEDIT）或參照編輯（Refedit）命令，編輯此圖塊，將不需要保留的其他圖形刪除，保存圖塊，退出塊編輯或參照編輯。

每日一貼——CAD圖塊編輯的幾種方式

注：但并不是所有圖形都能進行這種方式的修改，如果是下列幾種情況就不能改或無法改：

1、圖塊在圖中被插入多次，每個圖塊參照裁剪的區域不同，比如有的不裁剪，被裁剪塊參照顯示的區域各不相同；

這是比較常見的，因?yàn)檫@些圖塊的定義是相同的，就沒有辦法根據一個圖塊的裁剪范圍來編輯圖塊了。

2、圖塊是一個程序處理過的多重插入匿名塊，無法炸開或用塊編輯繼續編輯，但圖紙上只需要其中一部分，就用了XCLIP。由于圖塊無法編輯，也就沒有辦法進行這種操作了。

三、不需要保留圖塊，希望能刪除多余圖形。

如果相同圖塊的各個參照裁剪區域不同，現在需要炸開后繼續編輯圖紙，希望將多余圖形去掉，這也沒有什么好辦法，就是炸開X圖塊，刪除多余圖形。當然也有一點小技巧，如果圖塊炸開有大量重疊，可以每個圖塊依次單獨處理，可以先炸開一個，刪除后多余圖形后再處理下一個，如果需要還可以將圖塊先隔離出來，這樣避免其他圖形對刪除圖形有干擾。

每日一貼——CAD是否可以將選擇對象隱藏？

如果此圖塊全部被炸開進行了修改，而且后面不會再用到此類圖塊，建議輸入PU命令，清理此圖塊定義，避免殘留的圖塊定義影響圖紙操作性能和保存圖紙大小。

對圖塊和外部參照進行裁剪是很常規的操作，但這位網友截圖中圖塊的定義顯然不是很合理，圖塊中有大量多余的圖形，這些圖形在每個裁剪的圖塊中都不會出現，在定義圖塊時就不應該選中這些圖形，避免給自己或其他人后續編輯帶來麻煩。
