摘要：

在CAD繪圖或設計的過程中，經常會有一些需重復使用的圖形，例如建筑中的門窗、機械中的螺母、螺母、軸承等，這些圖形在CAD中可以被定義成圖塊，在當前圖紙中可重復插入，也可以在其他圖紙中插入，甚至可以建立自己的圖形庫。在CAD中利用圖塊，可以有效地提高作圖效率與繪圖質量，圖塊定義和插入也是學習CAD需要掌握的基本技巧，下面就給簡單講解一下圖塊的一些基本操作。

何為圖塊

對于一些可以重復使用的圖形，可以將其定義為一個固定的圖形集合，在需要時直接插入到圖紙中，而無需重復繪制，這個“圖形集合”就是圖塊BLOCK。

一、定義圖塊

1、先繪制好一些要定義成圖塊的圖形，大家練習時簡單地畫兩個圓或一個矩形。

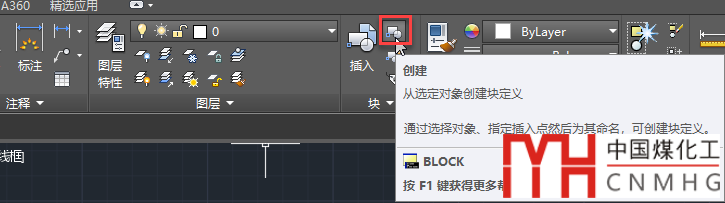

2、選擇“常用>塊>定義塊”，或輸入B，回車，啟動圖塊定義功能。

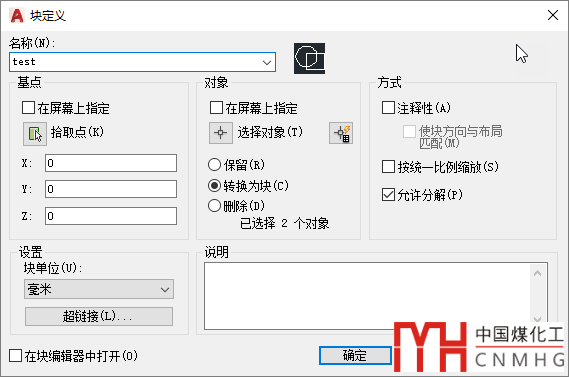

3、在塊定義對話框的名稱欄輸入圖塊名稱，如下圖所示。

這個名稱猶如圖塊的“身份證”，是引用圖塊的依據。在一張圖紙中，一個名字只能對應一個圖塊。

4、指定圖塊基點。

a、單擊“拾取點”按鈕。

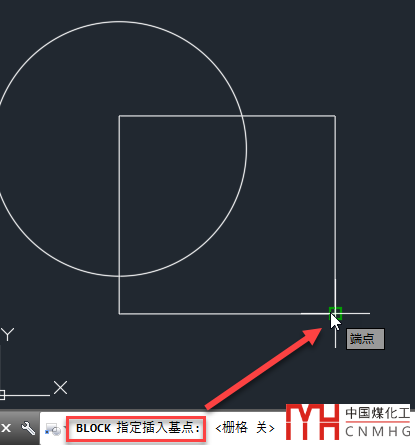

b、指定圖塊的基點，如下圖所示。

需要注意的是，基點就是圖塊插入點，是我們插入圖塊時定位的參考點。

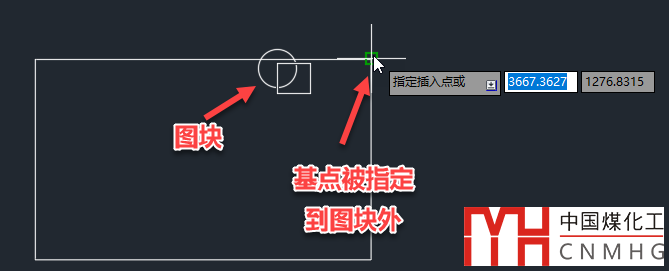

初學者往往會忽略基點的定義，而默認采用原點（0，0，0）作為基點。當然，基點的指定是任意的，不一定非要在圖塊上。即便是不指定基點，也可以順利完成塊的定義，只不過，這會給圖塊插入操作帶來諸多不便。如果圖塊圖形離原點很遠，當插入圖塊時會發現圖塊離光標很遠，甚至有時會到視圖以外看不到，如下圖所示。

基點通常在圖塊中圖形上找一個比較容易定位的點，例如圓形圖塊通常會用圓心作為基點，矩形圖塊會用左下角或某一邊的中點作為基點，這個主要看圖塊插入時怎么樣定位方便。

5、選擇圖形對象。所有被選中的圖形對象將會成為圖塊的一部分。

、

a、單擊“選擇對象”按鈕。

b、框選圖形對象。

c、按下回車鍵或空格鍵，表示已完成對象選擇。

跟其他命令一樣，我們也可以先選好對象然后在執行塊定義（B）命令。如果先選擇好了對象，這里就不需要選擇了。

但如果之前沒有選擇圖形，在對話框中也沒有選擇圖形，軟件會彈出提示對話框，如下圖所示。

選擇完圖形后，在圖塊對話框就會顯示圖塊的預覽圖，如下圖所示。

6、單擊“確定”按鈕，完成圖塊定義。

二、插入圖塊

如果圖紙中需要多份相同的圖形，我們可以用復制COPY功能，但復制時必須先選擇原始圖形，然后確定基點和目標點，如果兩份圖形離得很遠，定位很不方便。

但圖塊就不同了，一旦我們將圖形定義成了圖塊，我們可以隨時隨地將圖塊插入到我們需要的位置。

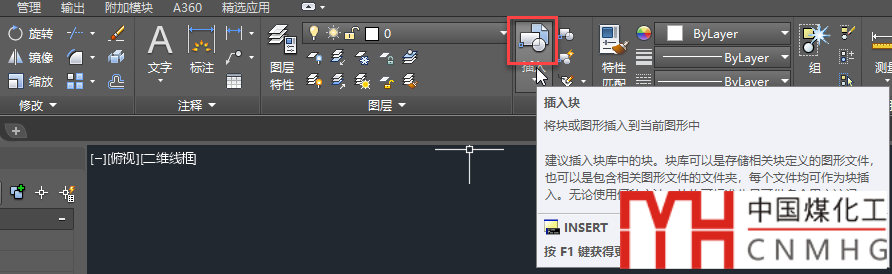

1、選擇“常用>塊>插入”，或輸入I，回車，啟動圖塊插入功能。

圖塊一旦定義后，可以重復插入，插入圖塊命令顯然比定義圖塊命令使用頻率更高，因此在功能區界面插入圖塊反而用的是大圖標。

2、“名稱”欄的下拉列表列出了當前圖紙中的所有圖塊，選擇適當?shù)膱D塊，如“沙發”圖塊。在選擇的過程中，可通過右上角的預覽窗口來預覽選中的圖塊。
3、選定圖塊后，單擊“確定”按鈕。

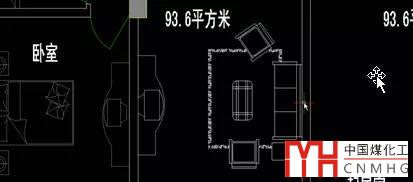

4、指定圖塊的插入點，如下圖所示。

在未指定插入點之前，圖塊會隨著光標移動，而且圖塊定義時所指定的基點與光標對齊。

在插入圖塊的時候我們就知道圖塊基點的重要性了，好的基點可以為圖塊的插入帶來極大的便利。如果不信，可以在定義圖塊時將基點定義到離圖形較遠的位置，然后對比一下，感受一下基點定義錯誤時是什么效果。

如果在操作中留意圖塊的插入面板，您會發現，在圖塊的正式插入之前，還可以直接在圖塊插入對話框中輸入圖塊的插入點、縮放比例和旋轉角度。

圖塊插入時的插入點、比例和旋轉角度都可以選擇“在屏幕上指定”或直接在對話框中設置。如果需要調整圖塊比例和旋轉角度，通常在對話框中指定，而插入點通常會利用圖中的其他圖形定位，所以默認為“在屏幕上指定”，但如果有特殊需要，可以在對話框中勾選或取消勾選“在屏幕上指定”。

除了可以插入當前圖紙中定義的圖塊外，單擊插入對話框中的”瀏覽”按鈕，還可以將其他圖紙文件(*.dwg*.dxf)作為圖塊插入到當前圖紙中。

三、寫塊文件

為了在不同圖紙中都可以插入同樣的圖塊，不僅可以在當前圖中定義圖塊，還可以將圖塊定義寫成一個獨立的圖紙文件，也稱為塊文件。命令是WBLOCK，快捷命令是W，操作跟定義塊一樣，也需要選對象(不過對象可以是選擇的圖形、也可以是整個圖形或者圖中某個已經定義好的圖塊)，設置基點，不同的是，最后是保存為一個文件，如下圖所示。

總結：

上面介紹了定義圖塊和插入圖塊的基本操作，我們可以看到定義圖塊（B）和插入圖塊(I)、寫塊W的快捷命令都只有一個字母，說明這幾個命令使用頻率非常高。最后再強調一下，無論是直接定義塊還是寫塊，基點的定義都非常重要。圖塊的相關概念和操作非常多，例如塊定義、塊參照、圖塊屬性、參照編輯、動態塊、塊編輯等等，如果感興趣可以看看信息中圖塊分類的相關文章。
