倒置耳座

某項目中，梁的位置和操作要求，需要耳座盡可能往上移動，在得知即使常規耳座再往上移也達不到配管要求時，竟然要求設備做個倒置的耳座放置在結構上。

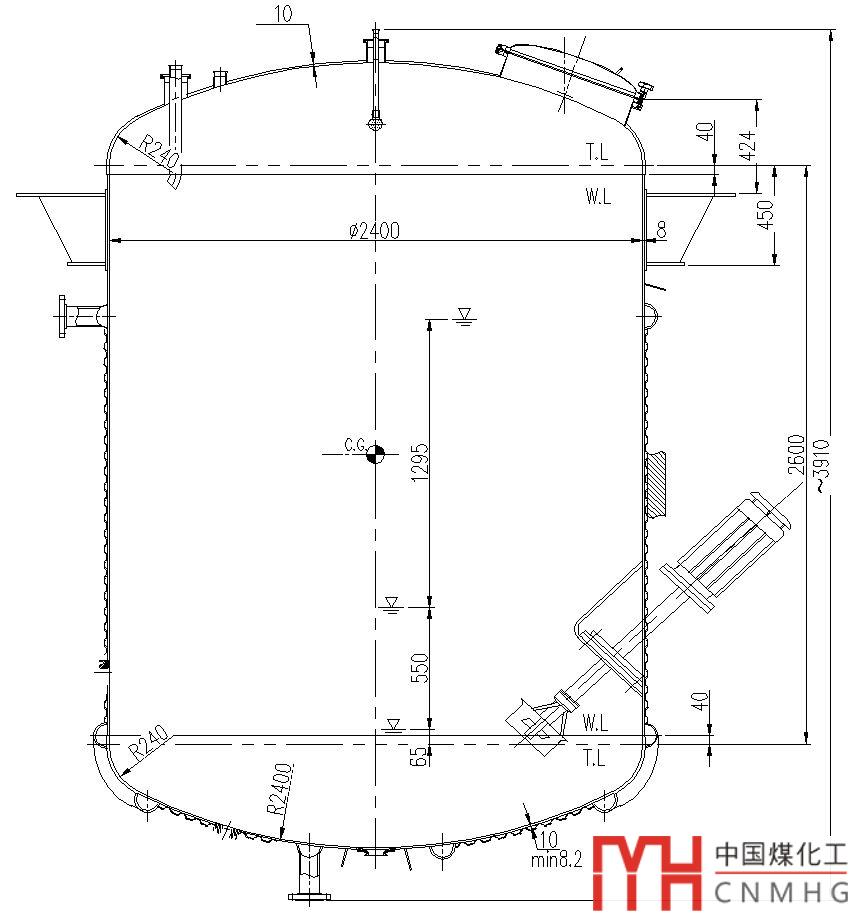

耳座如下圖所示：

設備只能悲催的計算這個耳座，可能需要應力分析。

常規耳座設計

為了提高耳座的整體性，設計成了剛性環耳座。按照常規的剛性耳座，設備是沒有問題的。不過耳座倒過來應該如何計算呢？

常規的剛性環耳座計算主要分為兩部分，剛性環和筋板的計算。

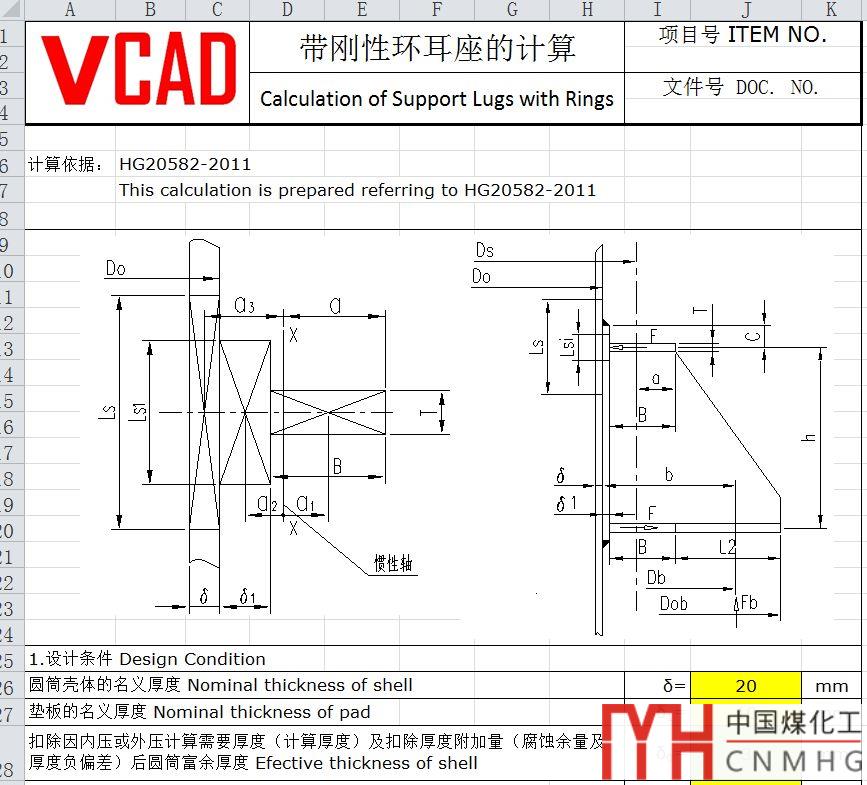

剛性環耳座計算

帶剛性環的耳式支座計算疑問

1. 上下環板計算

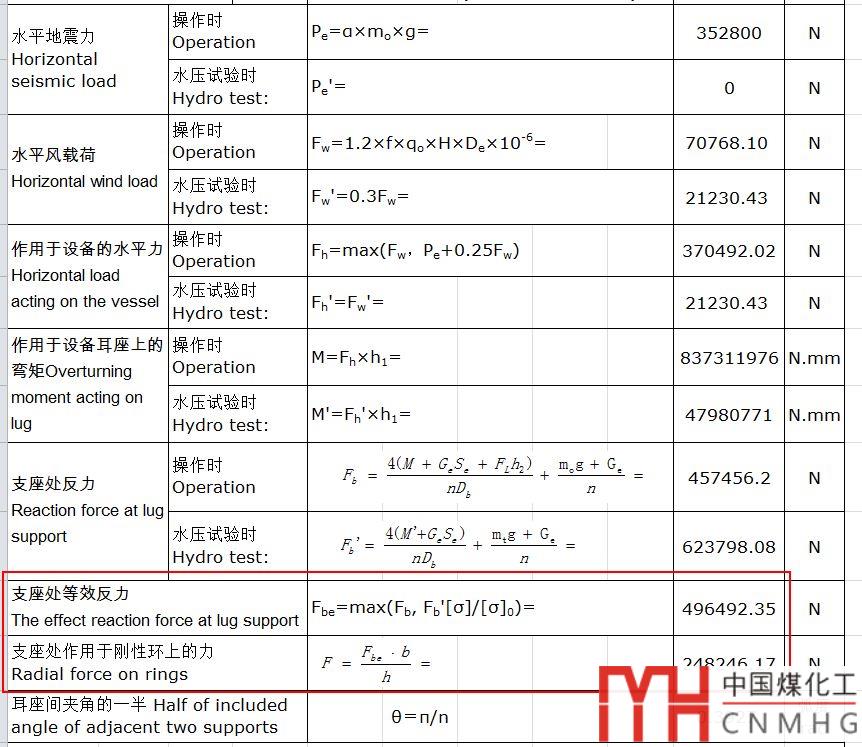

其中剛性環耳座的上下環板計算的難點主要是如何獲得剛性環耳座支承處的等效反力。此等效反力需要根據風和地震，水壓和操作綜合得出。

得到反力后，再根據規范的流程計算。從常規計算可以看出，不管風還是地震對于耳座來說都折算成了正壓力來校核。這對我們的邊界條件設置是有啟發作用的。

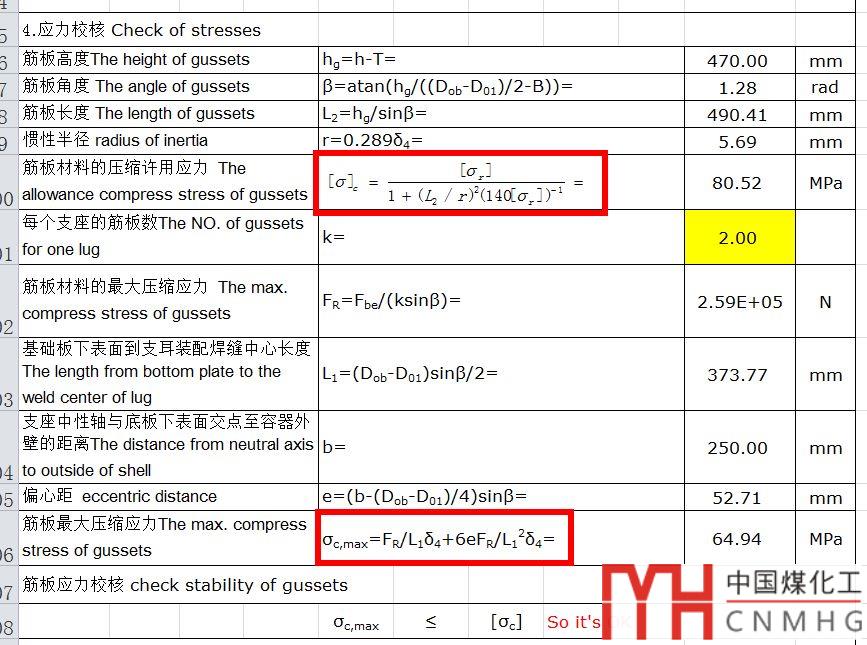

2. 筋板的計算

主要是校核筋板的壓應力是否足夠。

最大壓縮應力和許用壓縮應力比較。

經過合算，此剛性環妥妥安全。

工程師思維

如果設備需要進行分析設計。那么是不是拿到模型就開始算呢？

有一部分分析設計人員有如下特點：

拿到圖就建模，就是快；

建模特別詳細，事無巨細全部考慮；

喜歡整體建模，所有的全部建上，不管對結果有沒有影響；

網格劃的特細致，榨干電腦最后一滴內存；

不知道常規如何計算，有何假設，邊界條件望文生義；

算出來不合格，不知如何調整，只知道加厚；

能得到云圖就寫報告，根本不知道對不對。

壓力容器工程師是怎么考慮的呢？

工程師會在計算之前就預先估計一下計算結果，不應該像無頭蒼蠅一樣，是什么結構就按照什么結構計算。

如果經過估計，結果基本不合格，那么就不用分析建模了，先想一個合理的結構，再進行計算。

我們不妨用壓力容器工程師思維考慮一下這個模型：

倒置剛性環和正放的剛性環，其主要區別是什么呢？

1. 對于上下環板來說，計算是一樣的。因?yàn)橹饕瓷舷颅h(huán)板和筒體的組合慣性矩。

2. 對于筋板來說，筋板由正向受壓變成倒置受拉，受力狀況受到改善。所以筋板比原先更安全。

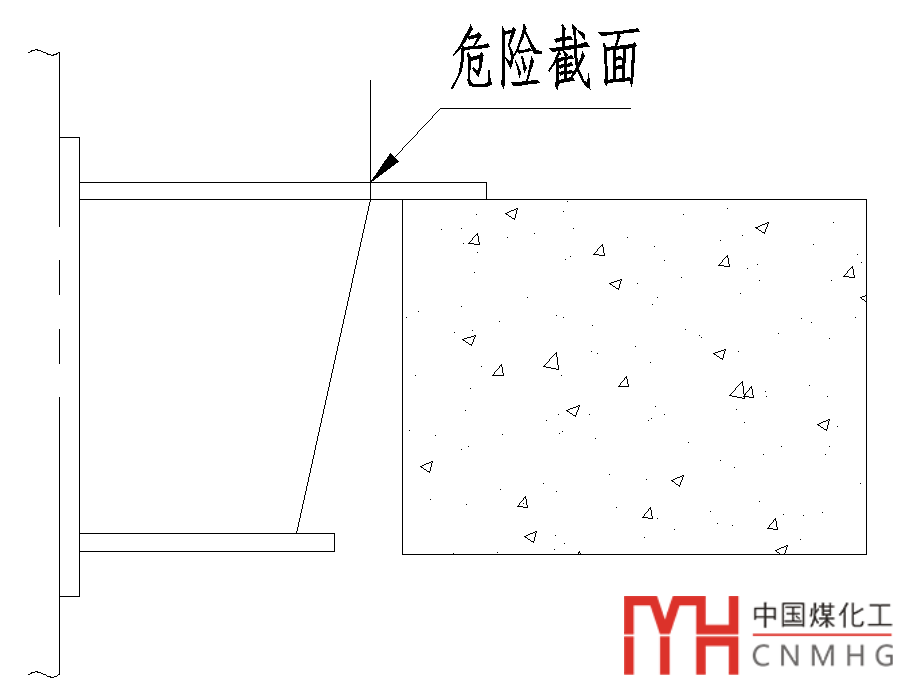

3. 對于大環板來說，需要放置在承臺上，所以在最薄弱的地方會出現在筋板邊緣處，如下圖。


簡單核算一下此截面的剪切力：

剪切力=W/（PI*D*t），

其中W=設備重，D=危險截面直徑，t=為大環板的厚度

計算發現是，剪切力校核不合格。

再核算一下此截面的彎矩

當做一個懸臂梁計算，發現彎曲正應力不合格。

也就是說此危險截面果真危險，誠不我欺。

所以需要做個優化的結構。

優化的結構

既然我們知道了危險截面，那么如何修改結構呢？

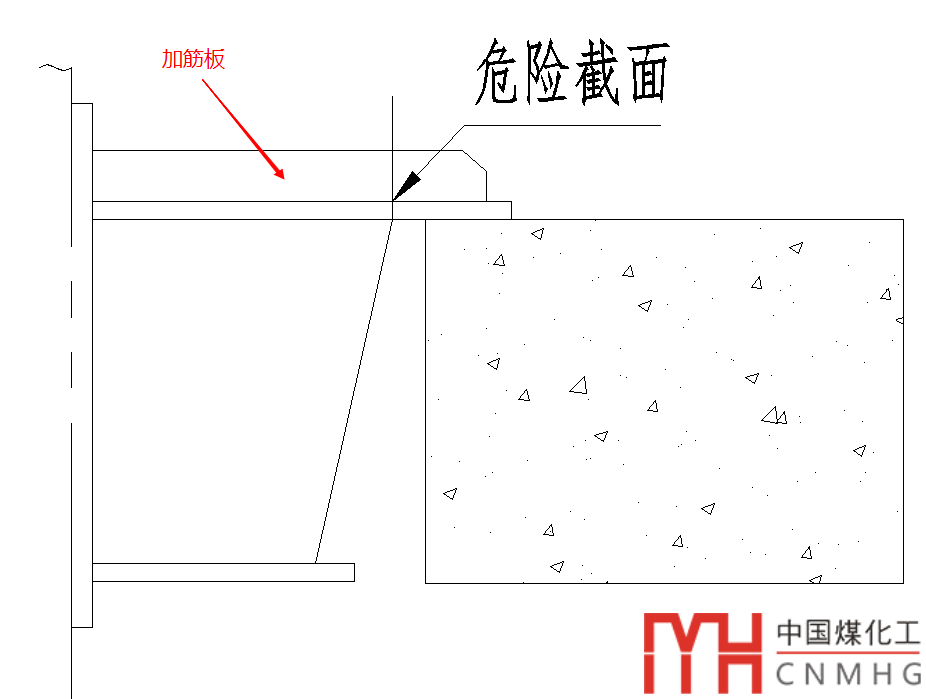

很顯然是在上部再加筋板，提高危險截面的抗彎模量和剪切面積。

經過手動核算危險截面的慣性矩和剪切應力，獲得了比較好的結果，終于可以建模分析了。

建模分析

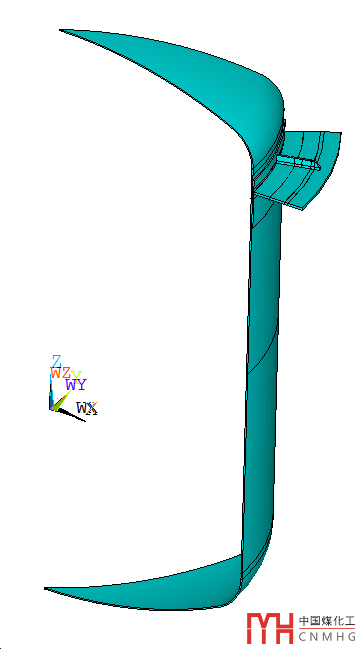

經過分析模型，其設備筋板為12塊，所以為了減少計算，建立1/12的模型。

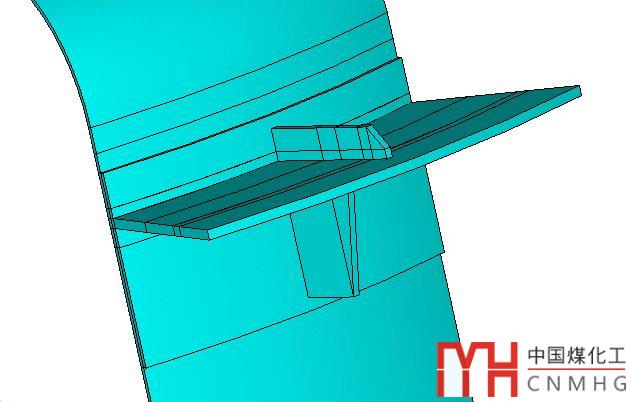

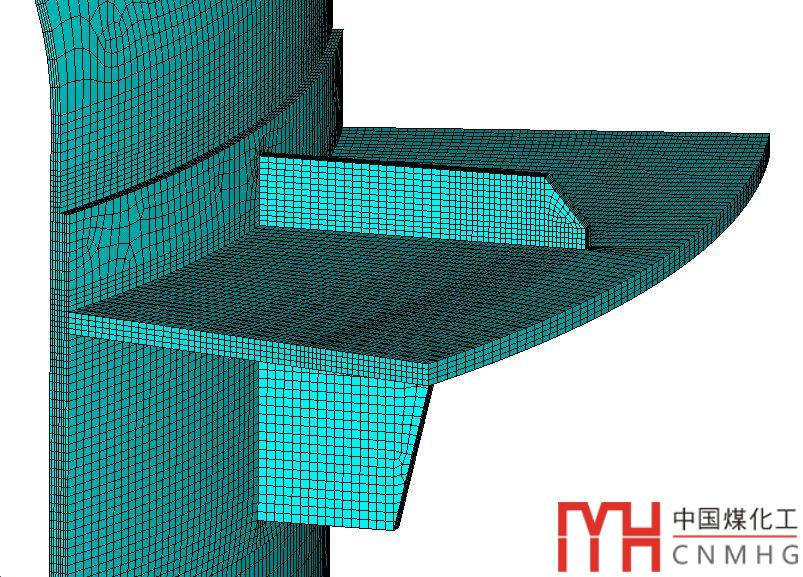

其耳座細節結構如下：

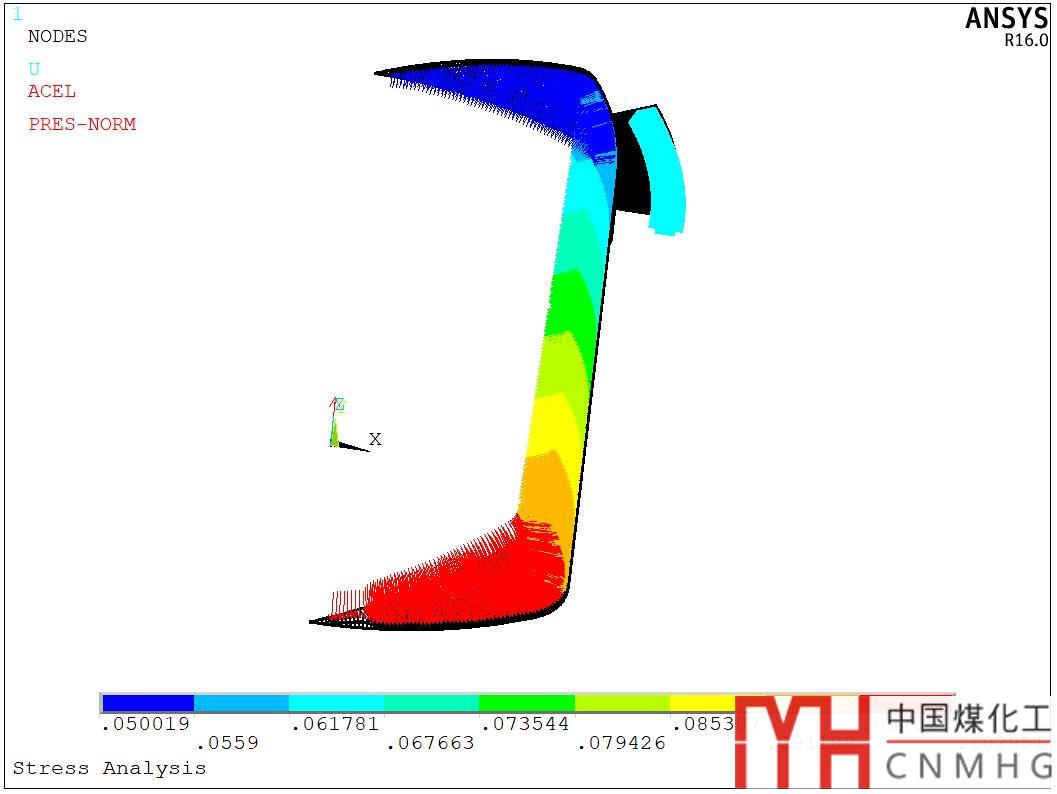

其邊界條件如下：

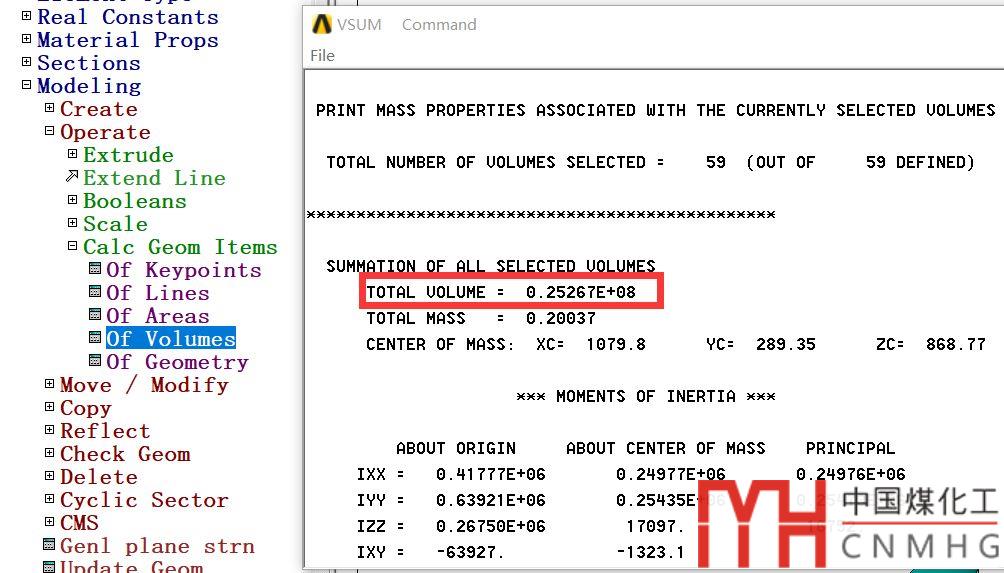

1. 查詢模型的體積，將設備實際重量（重量按照常規計算的底板反力/12，相當于已經考慮了風和地震對耳座的影響）折算等效密度，施加重力加速度，方向垂直向上。

2. 在對稱邊界施加對稱約束

3. 在支座與承臺處設置垂直位移為0

4. 施加內壓以及液柱靜壓力，液柱靜壓力可以等效設備的液體重量。

到結果后最終評判是否可行。

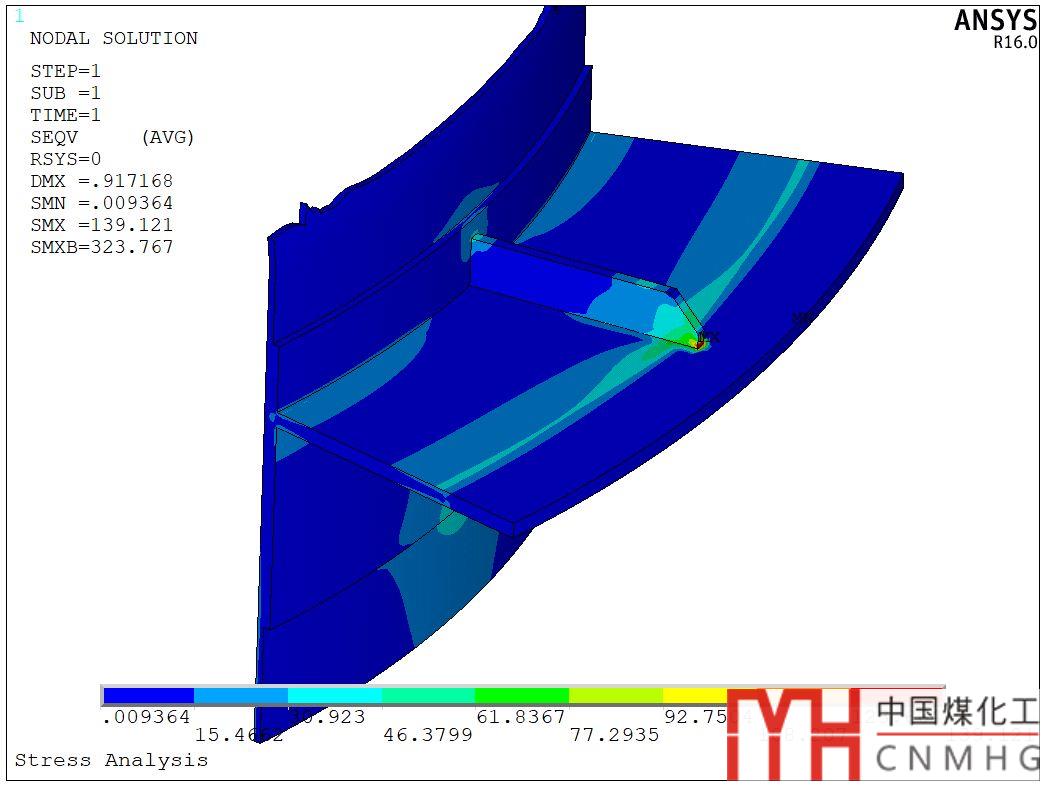

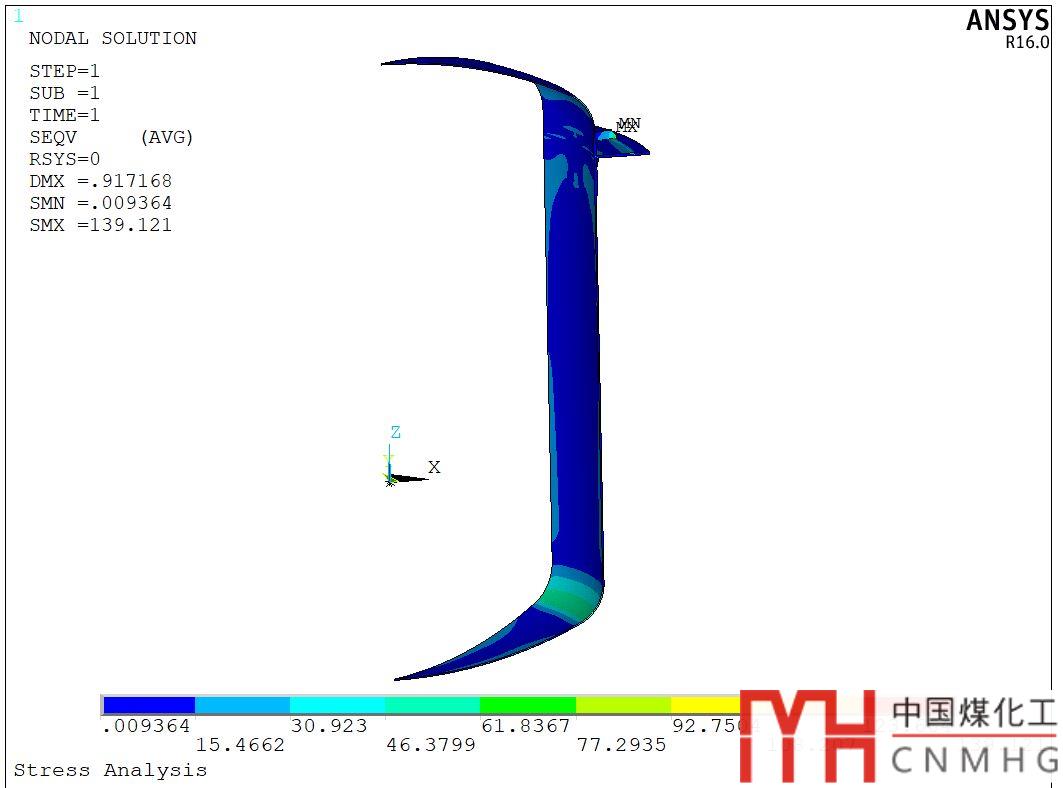

應力值比較低，所以耳座是安全的。

你相信自己的結果嗎

那么如何判斷載荷施加是否正確呢？

個人經驗是，提取支反力，看是否和預想的一致，在后處理模塊中的list results中，查詢Z方向的支反力，得到為1.734噸。

按照12等分，其設備介質加自重應該等于1.734*12=20.8噸。

查詢設備重量，剛好等于預想的重量。

根據前面的猜測，由于其最大應力點應該在危險截面。結果符合前面的分析。

所以說，設備載荷施加是對的，結果是可信的。
