OriginPro PCA主成分分析

時間：2020-05-30 來源：煤化工網 瀏覽：

給大家介紹一個origin插件（App），Principal Component Analysis。

概述

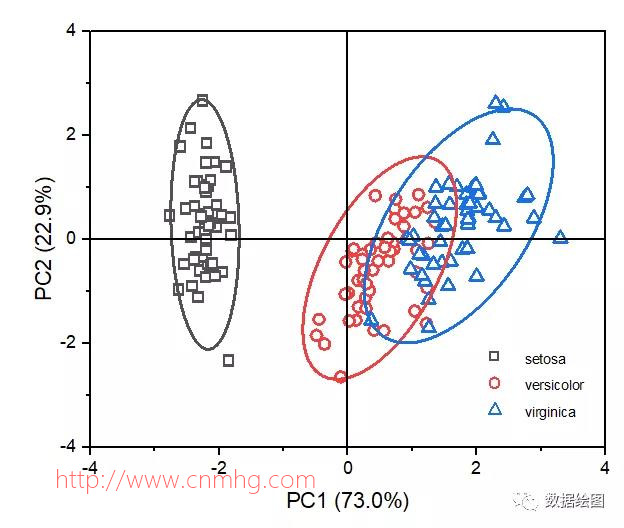

該插件的最低Origin版本要求是2017（9.4），它是OriginPro軟件內置Principal Component Analysis工具的加強版，除了可以完成PCA分析，也可以繪制載荷圖（Loading Plot） 、得分圖（ Score Plot ）、 雙標圖（Biplot），添加置信橢圓（Confidence ellipse），3D PCA圖也可以自動生成。

安裝方法

在App center里搜索，然后安裝?！?a data-linktype="2" >點我打開鏈接，查看安裝教程】
在OriginLab官網上下載PCAC .opx文件，然后拖拽到Origin軟件窗口中，完成安裝。【點我打開鏈接，查看安裝教程】

使用方法

打開Principal Component Analysis插件，選擇Input，Settings，Quantities和Plots頁面，設置相應的選項，點擊OK完成PCA的分析以及圖形的繪制。

參數設置

Recalculate：是否自動計算，包括None，Auto和Manual，默認是Manual，手動重新計算。

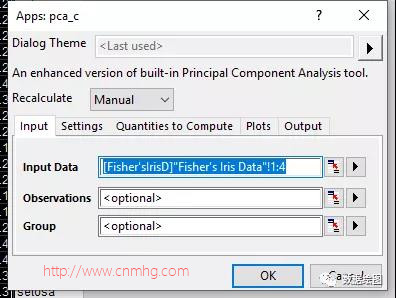

Input頁面：在Input Data選擇要分析的數據，每列數據表示一個變量（ Variable ），Observation和Group是可選項，Observation用于生成得分圖（ Score Plot ）等圖形中散點的標簽，Group用于將Observation分組。
Settings頁面：主要關注的是Number of Components to Extract ，這會影響載荷圖（Loading Plot） 、得分圖（ Score Plot ）、 雙標圖（Biplot）的繪制。

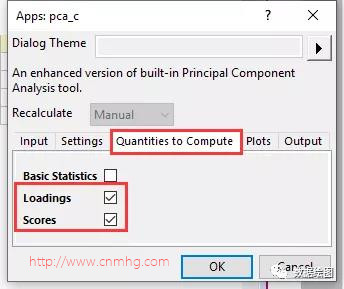

Quantities頁面：選擇要輸出的計算結果，默認是勾選Loadings和Scores的。

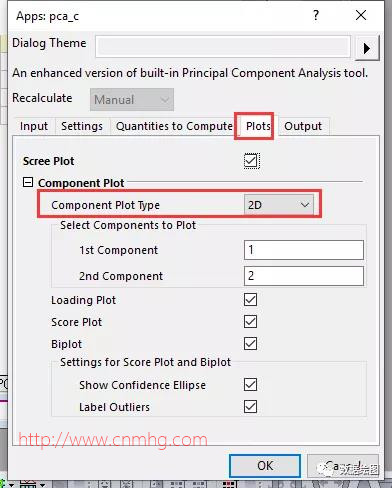

Plots頁面：選擇要輸出那些圖形，二維的還是三維的，根據具體需要來選擇。

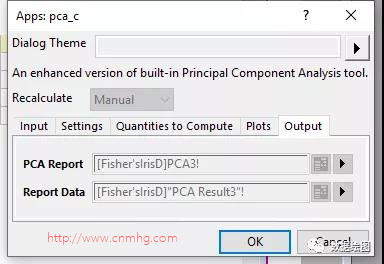

Output頁面：結果輸出的位置選擇，默認就好。
