西門子S7-1200/1500系列PLC提供Variant數據類型用于對數據進行引用，有著比ANY類型更強大的功能。今天這篇文章，我們就來聊聊Variant類型，并使用SCL語言編寫一個簡單的例程。
本文包括如下幾個主題：
1、認識Variant類型；
2、Variant與ANY類型的區別；
3、Variant類型使用示例

1、認識Variant類型
Variant是西門子S7-1200/1500系列PLC支持的一種新數據類型，它是一種可以指向基本數據類型、復雜數據類型或者用戶自定義類型的引用。Variant的使用限于FB/FC/OB的形參，也就是說，只能在FB/FC/OB的參數列表中聲明某個參數的類型為Variant，但FB的靜態參數列表除外，也不能聲明數據塊(DB)的元素為Variant類型；
可以給FB/FC的Variant形參賦任何類型的變量，調用該FB/FC時，不僅會傳遞變量的值，而且會傳遞變量的類型；可以使用SCL指令TypeOf識別變量的類型并做相應的處理；
2、Variant與ANY類型的區別

有兩點：

1. 兩者支持的數據類型不同
   ANY可以指向輸入緩存區(I)、輸出緩存區(Q)、外設(PI/PO)、位存儲區(M)、數據塊(DB)等存儲區，支持基本數據類型、字符串等；但不支持?jǐn)?shù)組、用戶自定義類型等復雜數據類型；
   Variant可以引用幾乎所有的數據類型（數組、結構、UDT）的變量，比ANY功能強大；
   注：S7-300/400/1500支持ANY類型

2. 占用空間大小不同
   ANY需要占用10個字節的存儲空間，當把一個變量定義為ANY類型時，無論其是否指向目標變量，都要占用10個字節的存儲空間；
   Variant不占用背景數據塊或者工作存儲器的空間。Variant只是對另一個實例(可以理解為變量）的引用，相當于該實例的一個別名。在使用Variant指向該實例時，該實例已經被創建了；

3、Variant類型使用示例

舉個例子，創建一個功能，名稱為FC_VariantDemo，參數如下：

輸入：

• oprand1，Variant類型；

• oprand2，Variant類型；

輸出：

• ouput1，INT類型；

• ouput2，TIME類型；

FC功能描述：

• 若oprand1和oprand2的類型為整數，將兩者相加，并將結果輸出到output1中；

• 若oprand1和oprand2的類型為TIME，將兩者相加，并將結果輸出到output2中；

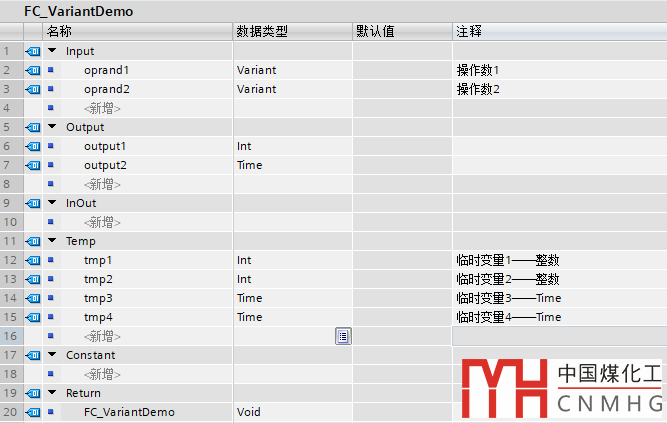

參數聲明如下圖：

代碼如下：

上述代碼中的TypeOf指令用來判斷變量的類型，VariantGet指令可以訪問一個Variant引用并獲取其真實的數值及類型；這兩個指令及其它與Variant操作的指令我們將在下一篇文章詳細介紹。

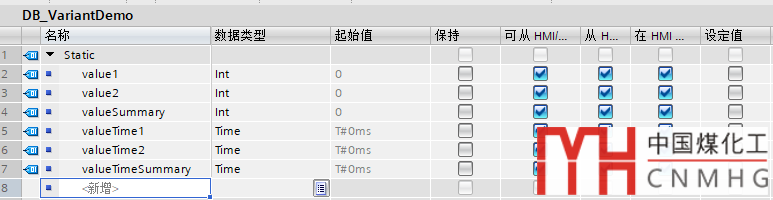

創建DB_VariantDemo，添加元素如下：

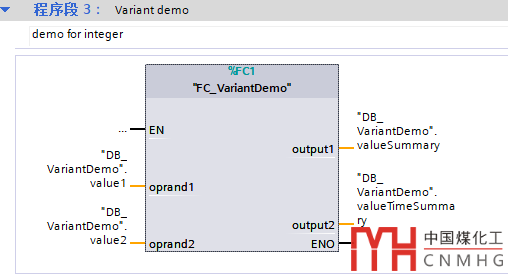

在OB1中調用FC_VariantDemo的示例如下圖所示：

好了，關于Variant類型就先介紹這么多。我開通了微信視頻號，以視頻的方式分享工控小知識。具有視頻號內測權限的小伙伴歡迎掃描下方的二維碼關注我的視頻號：
