網上找到教程，我也沒有按此教程做過，如果感興趣的可以試試，看是否能做出來。

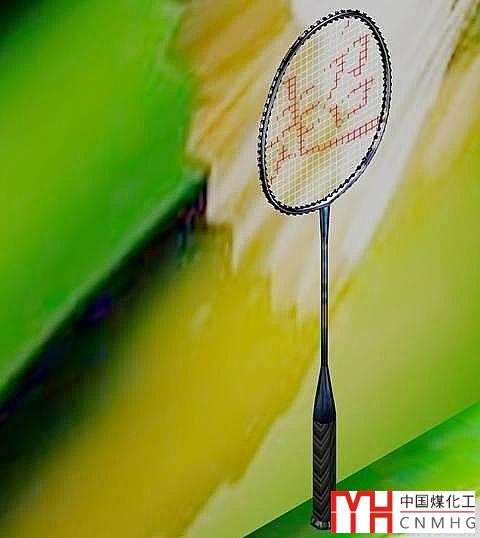

先看一下渲染圖的效果。

渲染能力有限只有這個效果了。

建模步驟如下：

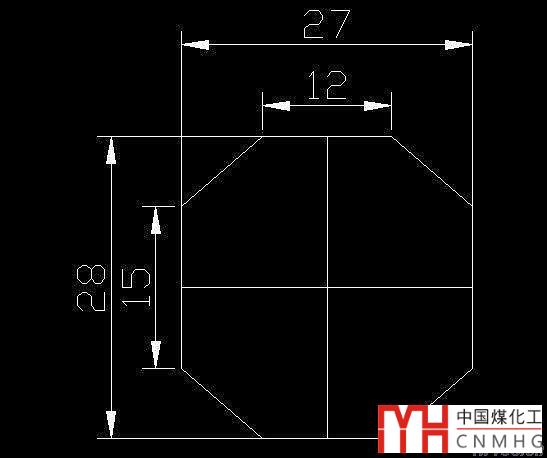

1、把當前視圖（命令V）改為主視圖，畫如圖所示的圖形。

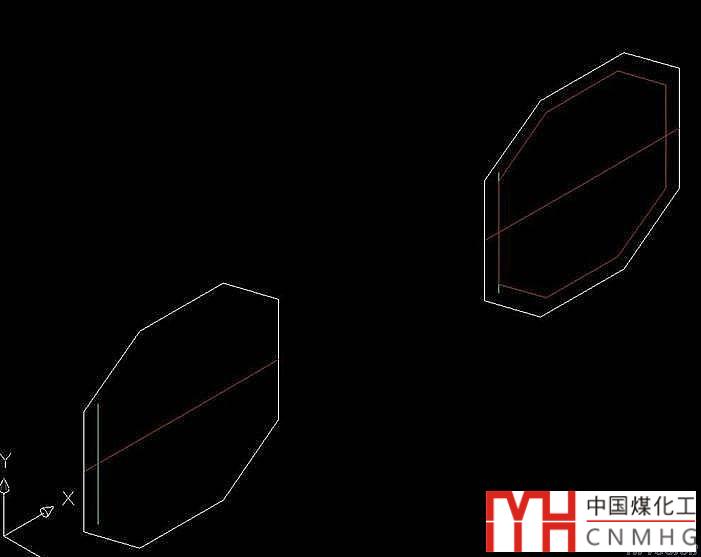

2、如圖把一條邊偏移（命令O）2mm過來，如圖，再把剛才所畫的圖形進行面域（命令REG），把剛才面域的復制（命令CO）一個，基點就是紅線的中心，第二點也是紅線的中心，即可。然后再使用縮放（命令SC），基點即紅線的中心，然后輸入參照（R），“參照長度”即紅線的中心到紅線左邊的端點，新的長度即綠線的中心，再把此圖復制一個到旁邊，即可，如圖所示。

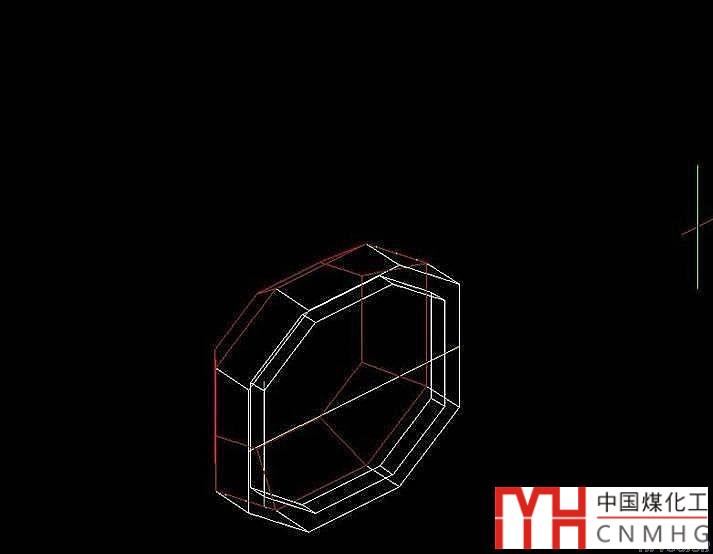

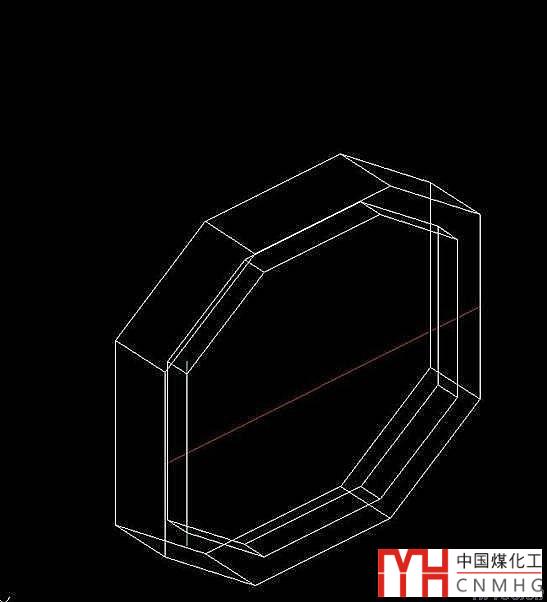

3、然后，再將小八邊形拉伸（命令EXT）2mm，如圖。再將大八邊形拉伸（命令EXT）5mm，如圖，再使用差集（命令SU），從中減去的實體或面域：選擇大八邊形即可，要減去的實體或面域：選擇小八邊形即可。如圖所示。

4、把大八邊如圖移動過去5mm過去，（表達不好）基點即是黃線的中心，把縮放的小八邊形如圖移動過過10mm過去，基點即是黃線的中心。再點擊繪圖—建—放樣，按放樣次序選擇橫截面：即是大八邊形即可，按放樣次序選擇橫截面：是縮放的小八邊形即可，再確定，重新出來一個對話框也按確定即可。如圖所示。

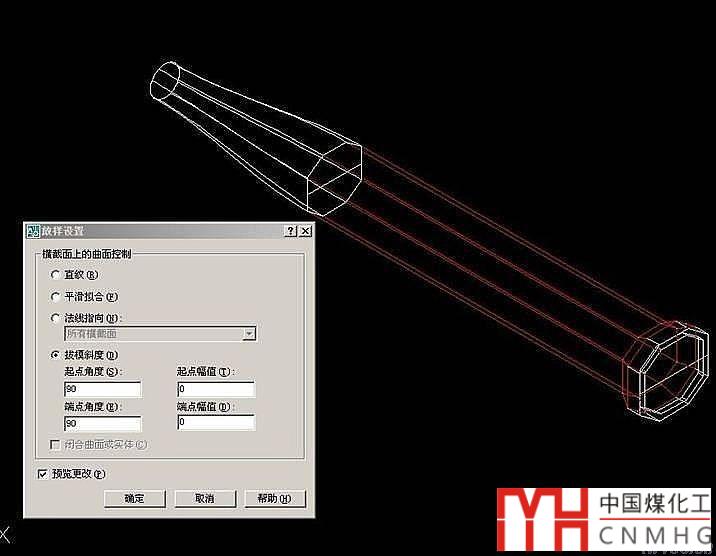

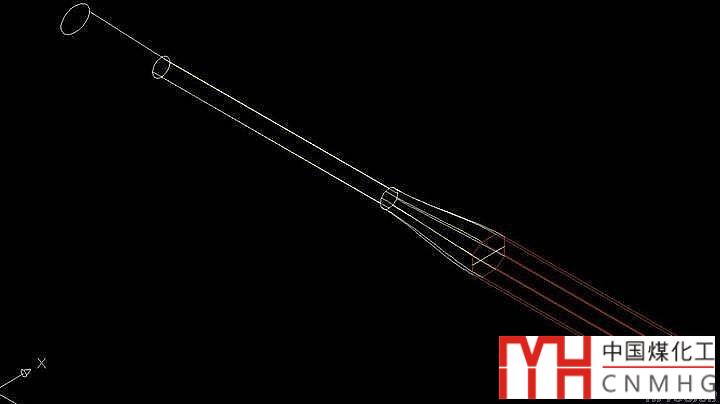

5、然后點擊修改—實體編輯—拉伸面，拉伸高度即130mm.然后，復制面（修改---實體編輯---復制面）制八邊形到如圖黃色的地方。再以白線為中心畫圓直徑為12mm，再移動到如圖70mm即可。點擊繪圖—建模—掃掠，按放樣次序選擇橫截面：即是大八邊形即可，按放樣次序選擇橫截面：即是小圓即可，然后出現對話框如圖，選擇拔模斜度卻可，不用修改參數，確定即可，如圖所示。

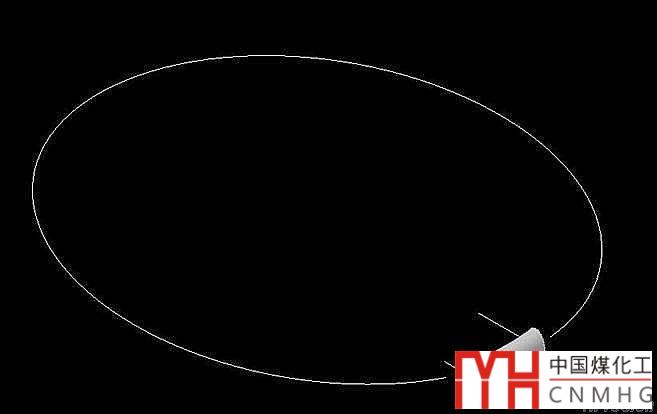

6、然后如圖進行拉伸，拉伸面才行的，拉伸高寒度即160mm。第5有講過的。再在白色的小圓畫橢圓（命令EL），長軸20mm，短軸16mm即可，利用放樣即可完成，放樣高度即50mm,橢圓是平的才好看一些。如圖所示。

7、如圖，插入此圖片，用樣條曲線描畫出拍框的外形，即可，然后復制一個到旁邊，等哈有用的，如圖所示。

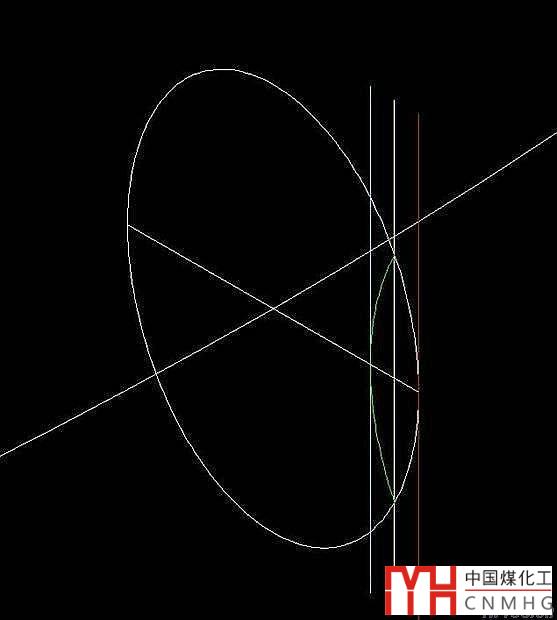

8、再在橢圓的象限期點也畫一個橢圓，長軸8mm，短軸是6mm。再如圖在小的橢圓的象限點上畫如紅線，再把紅線偏移（命令O）過去0.5mm，如圖。再把紅線偏移過去1mm如圖。再用所得的點畫如圖綠色的圓弧（命令A）

9、再用打斷（命令BR）進行打斷，得如圖，再將此圖面域（命令REG），然后繪圖—建模—掃掠，把小的橢圓進行掃掠，路徑就是（如圖），即可。如圖所示。

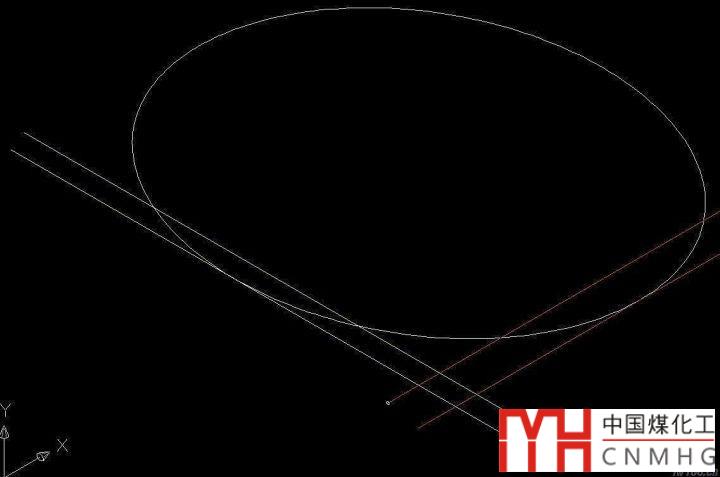

10、如圖把紅線移動（命令M）過去20mm過去，黃線移動過去12mm，如圖，再在兩條線的端點畫圓（直徑0.7mm)，再進行拉伸，只在剛才移動過去的線上畫圓，另外兩條不要的。兩邊只要比橢圓的半軸要長就可以了，如圖所示。

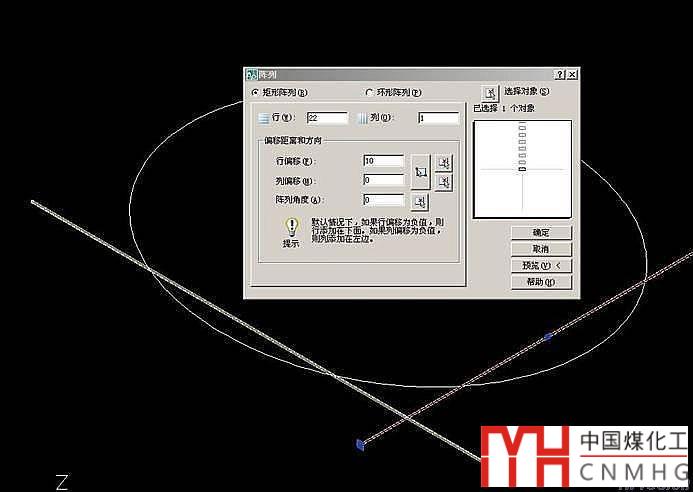

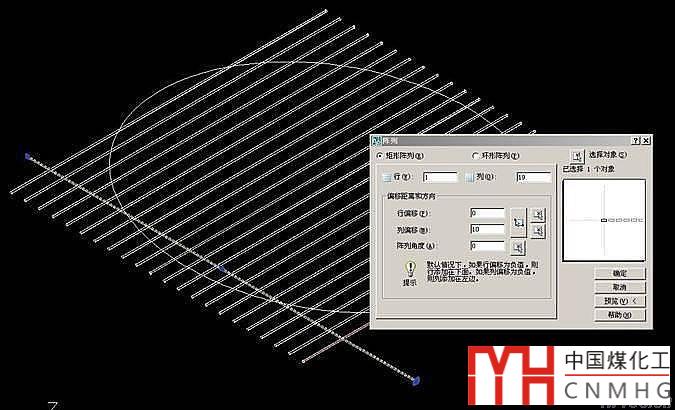

11、然后，再把剛才拉伸的圓柱進行陣列（命令AR）設置也是如圖，先陣列有紅色線的。如圖所示。

12、然后，再重復上面的，陣列有黃色線的。設置如圖，如圖所示。

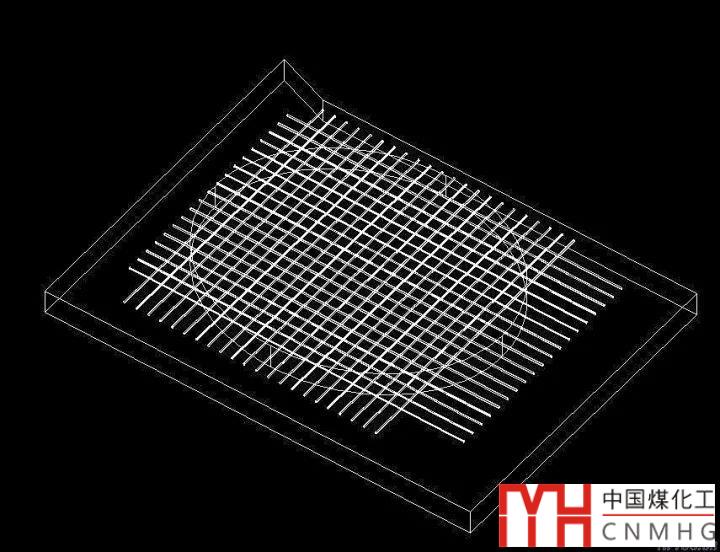

13、再在外面畫一個方框，只要把所畫的圓柱復蓋了就可以了，再面域，再將中間的橢圓也面域下下，再進行差集，將中間的橢圓減掉就可以了，選擇要從中減去的實體或面域就選擇外面的方框，選擇要減去的實體或面域就選擇中間的橢圓，就可以了，再將所得的面，上下各拉抻10mm，（只要比所畫的圓柱的直徑大就可以了）。如圖所示。

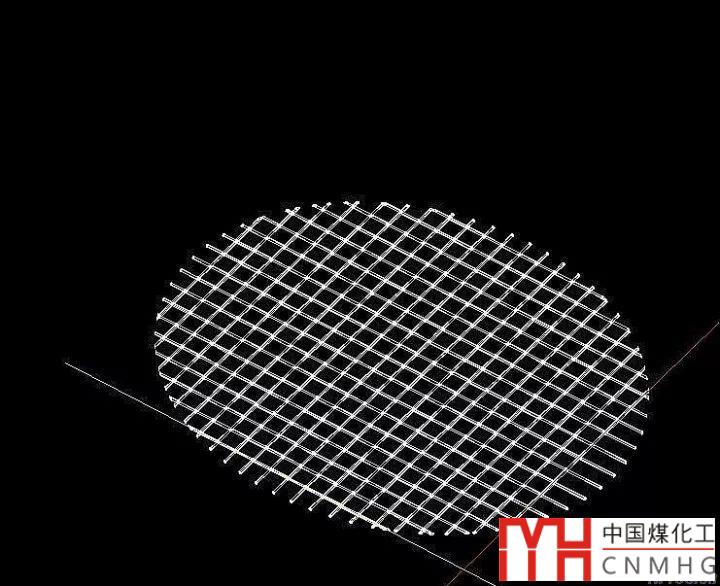

14、然后，再進行差集（命令SU），選擇圓柱的時候，用實線框選擇，把圓柱全部框起來，外面的方框只要留一點不框就可以了，這樣更快的選擇。差集所得，網己經畫好了，如圖所示。

15、再將網移動（端點是中間的那根柱子，點擊右邊的那個端點，）到剛才的橢圓的端點，然后，再將橢圓移動到右邊的0.7mm。（不然不是在中間的）如圖所示。

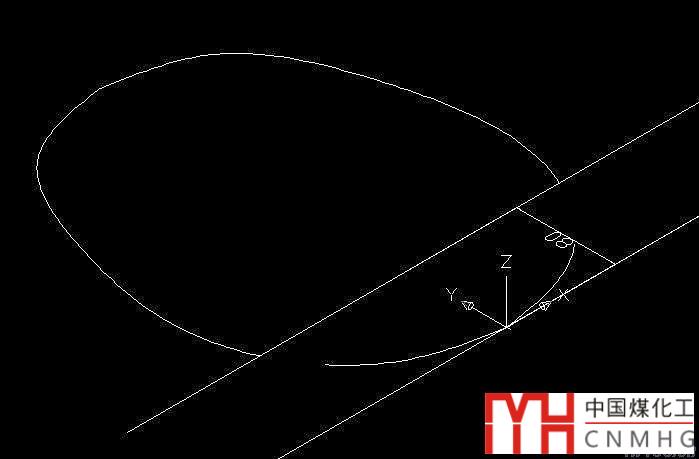

16、如圖，再畫一個橢圓長軸是18mm，短軸是10mm（中點就在大橢圓的端點）。如圖?，F畫一個橢圓長軸是8mm，短軸4mm，（中點就在大橢圓的端點）。再將小的橢圓移動如圖一段距離到大的橢圓的交點（任意發(fā)揮，適合即可）再將大的橢圓如畫進行打斷（命令BR）。如圖所示。

17、點擊繪圖—建模—放樣，依次選擇兩個橫截面（即大的橢圓和小的橢圓），然后再選擇路徑（即紅線），如圖所示。

18、然后，再將所得的圖，移動到如圖所示，不說了（你們懂的）再將其鏡像到兩邊即可。如圖所示。

19、再將所有的連接在一起，如圖所示。。。

這一張是打開了透視的看一下。
