怎樣理解故障安全自動化系統?
故障安全自動化系統在工業現場的使用越來越多，對這部分知識與技能的學習需求也變得多起來。為了便于學習分享，我創建了一個【西門子故障安全系統】的專輯，之前及后續故障安全相關的文章都會放到這個專輯里。
今天這篇文章，想和大家聊聊故障安全系統的概述，包括如下幾個主題：
1、什么是故障安全自動化系統？
2、什么是安全完整性等級？
3、故障安全系統的組成
1、什么是故障安全自動化系統？
故障安全自動化系統(fail-safe automation system)，簡稱"故障安全系統"，是當系統發生意外或故障時，能夠立刻進入安全狀態、并保證人身、財產及環境不受危害的自動化系統。
自動化系統在運行過程中發生的意外包括但不限于：急停按鈕被拍下、安全門鎖被打開、安全光幕被遮擋等等，可能發生的故障也隨系統的不同而有所不同。當這些意外或故障發生時，安全系統要執行安全功能而進入安全狀態（比如：切斷相關的能源），以保障人身財產安全。
那么，當意外或故障發生時，安全系統能在多大的概率上執行規定的安全功能，就成為衡量安全系統可靠程度的指標。國際上制定了相關的安全標準來對故障安全系統進行評價，最著名的就是IEC61508。該標準提出了安全完整性的概念，并量化了安全完整性等級，用以評估系統的安全性。
2、安全完整性及其等級
在規定的時間段內和規定的條件下，安全系統成功執行規定的安全功能的概率稱為"安全完整性(Safety Integrity)"。安全完整性越高，安全系統在要求時未能執行規定的安全功能或未能實現規定的安全狀態的概率就越低，系統越安全。
為了量化安全完整性，提出"安全完整性等級(Safety Integrity Level，SIL)"的概念。
安全完整性等級包括4個，分別是：SIL1、SIL2、SIL3和SIL4。SIL1等級最低，SIL4等級最高。安全完整性等級越高，表明安全系統不能完成安全功能的概率就越低。
對于等級的劃分標準，IEC61508分成兩種情況：
-
低要求操作模式；
-
高要求操作模式或連續操作模式；
低要求操作模式的操作頻率每年不大于一次或不大于兩倍的檢測測試頻率，否則均應視為高要求操作模式或連續操作模式。
對于低要求操作模式，安全完整性等級以執行功能的"平均失效概率"來劃分，各等級相關定義見下面的表格：
| SIL等級 | 每次執行的平均失效概率 |
| 4 | 大于等于10的-5次方，小于10的-4次方 |
| 3 | 大于等于10的-4次方，小于10的-3次方 |
| 2 | 大于等于10的-3次方，小于10的-2次方 |
| 1 | 大于等于10的-2次方，小于10的-1次方 |
對于高要求操作模式或者連續操作模式，安全完整性等級以"每小時發生的危險失效概率"來劃分，各等級的定義見下面的表格：
| SIL等級 | 每小時發生的危險失效概率 |
| 4 | 大于等于10的-9次方，小于10的-8次方 |
| 3 | 大于等于10的-8次方，小于10的-7次方 |
| 2 | 大于等于10的-7次方，小于10的-6次方 |
| 1 | 大于等于10的-6次方，小于10的-5次方 |
3、故障安全系統組成
一個完整的故障安全系統至少包括三個部分：
-
輸入檢測系統；
-
運算評估系統；
-
輸出響應系統；
輸入檢測系統用來準確無誤的采集現場的信號，比如由急停開關和故障安全輸入模塊構成的輸入信號采集；
運算評估系統用來對采集到的信號進行安全評估，這個任務由故障安全CPU完成；
輸出響應系統用來準確無誤的執行運算評估系統的輸出指令，比如：故障安全輸出模塊和繼電器構成的控制電路；

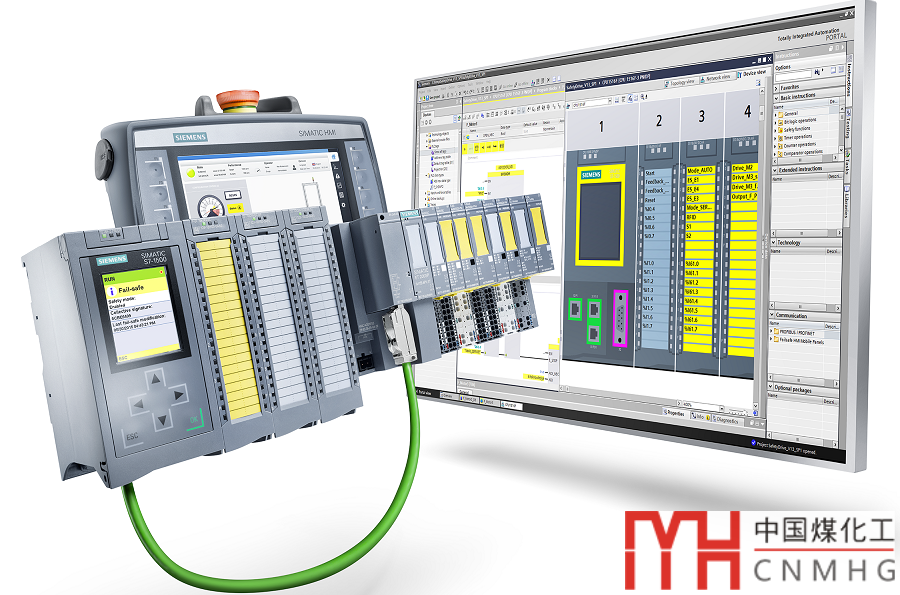

好了，關于故障安全自動化系統概述就先介紹這么多。西門子SIMATIC PLC家族具有構成完整故障安全系統的所有產品，比如：S7-1200故障安全系列模塊、S7-1500故障安全系列模塊、ET200S、ET200SP、ET200MP故障安全模塊等等。在后續的文章中，我們將會深入到具體的PLC產品系列，介紹故障安全CPU、故障安全模塊、編寫故障安全程序等等。
