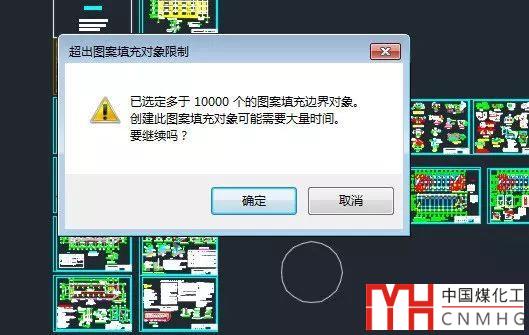

有不少人反應，當圖形復雜的時候，在拾取點填充時速度會很慢，尤其是低版本CAD經常會提示超過多少個對象，然后要等待好一會兒填充才能出來，如下圖所示。

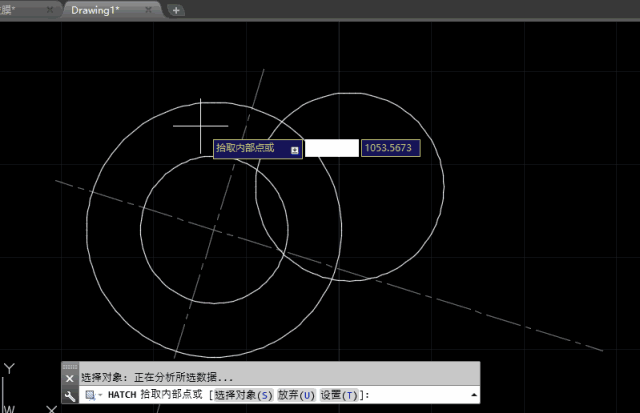

在CAD高版本，填充性能有大幅提升，通常不會彈出上面的提示，而且還加了動態預覽效果，在光標移動到不同區域會動態顯示填充的預覽效果，但如果圖紙復雜，在填充時仍然會很慢甚至沒有響應，有時也會彈出這樣提示的。

我們并沒有選定填充邊界對象，為什么會提示已選定多余10000個圖案填充邊界對象？遇到這種情況有什么辦法來提高填充的速度呢？

為什么會提示選定多余10000個填充邊界對象？

在用拾取點的方式填充的時候，視圖內所有對象都要參與填充邊界的搜索計算，當對象的數量超出系統設定的數量后就會出現這個提示。

數量的設置保存在變量HPOBJWARNING中，默認值為10000，也就是CAD判斷參與計算的圖形數量超過10000時就會出現上述提示。如果我么不希望出現提示，可以將這個數值設置得大一些，不如設置成100000或更大。

--下面是廣告，非本文圖片--

如何提高填充的速度？

通過增加數量值只是能不出提示，并不能提高填充的速度。

填充區域的自動搜索計算是很復雜的，CAD軟件通常只計算當前視圖里顯示的對象，當前視圖里顯示的對象越多，計算量越大，計算越復雜，所花費的時間也越多。

要提高填充速度，就需要減少參與填充計算的圖形數量，方法有下面幾種：

1、使用選擇對象方式填充

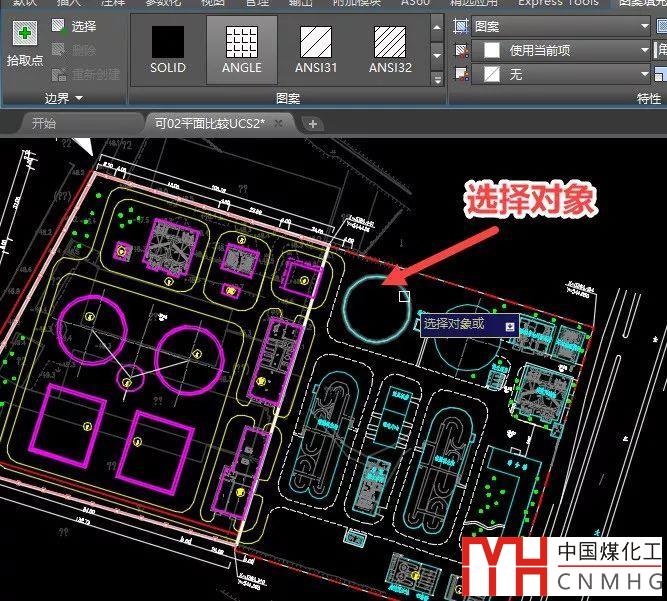

如果要在一個封閉圖形，如果圓、矩形、封閉的多段線的內部填充，也就是通過選擇其中一個對象就可以完成填充，建議使用選擇對象的方式進行填充，而不要使用拾取點的方式來填充。高版本CAD中默認方式也就是推薦的方式就是選擇對象，如下圖所示。

使用選擇對象方式的時候，因為已經選定了邊界對象，CAD軟件就不需要在進行搜索計算了，在復雜的圖紙中，選擇對象方式會比拾取點的方式快很多。

如果填充邊界是由多個圖形對象組成的，沒有辦法直接用選擇對象的方式來填充時，就只能用拾取點方式了。使用拾取點的方式也可以想辦法來提升填充的速度。

CAD圖案填充拾取點和選擇對象的有什么區別？

2、縮放視圖，減少顯示的圖形數量

CAD默認狀態下會將當前視圖中顯示的所有對象作為邊界集，也就是視圖內所有圖形都會參與填充邊界的搜索計算，如下圖所示。

通過縮放視圖，盡量減少圖形窗口中顯示的圖形數量，這樣也可以提高填充的速度。

當圖紙復雜導致填充很慢的時候，可以試著放大視圖，看看是否能快一些。

3、新建邊界集，指定參與邊界計算的圖形

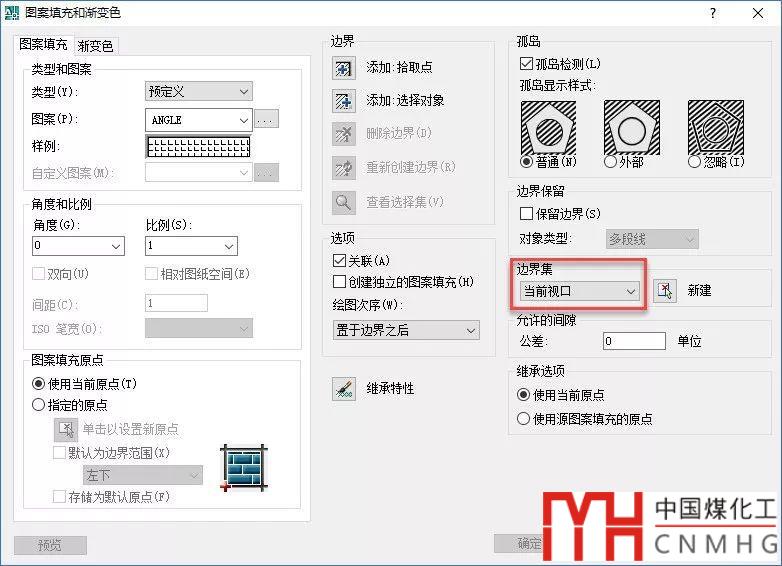

所謂邊界集，就是參與填充邊界搜索的對象，默認的邊界集是當前視口中的所有對象，單擊后面的“新建”按鈕，就可以從圖中選擇作為邊界集的對象。

新建邊界集有兩種用途：

一是減少參與計算的圖形數量，提升填充速度；

簡單的方法就是框選構成填充區域邊界的所有圖形，這樣視口內其他未被選中的對象就不會參與填充邊界計算了。高版本的新建邊界集按鈕隱藏得比較深，不太好找，如下圖所示。

二是剔除會干擾填充的對象。

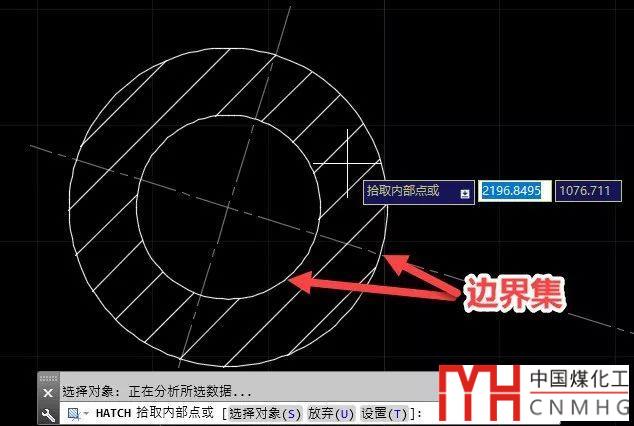

在圖紙中有時會有一些輔助圖形，例如軸網、中心線等，在填充的時候這些圖形會干擾填充。這種情況就可以將要填充的邊界選擇出來，這樣就可以忽略這些輔助線了。比如要在兩個圓之間進行填充，將這兩個圓選成邊界集，就可以一次完成填充了，如下圖所示。

新建邊界集是一個非常有用的功能，只是操作稍微麻煩一點。如果遇到填充慢或有其他線干擾填充時，不妨用一下這個功能。

4、關閉填充動態預覽

在低版本CAD中，要在確定拾取點后可以預覽填充效果，但在AUTOCAD和浩辰CAD高版本中提供了填充動態預覽效果，當光標在圖面上移動時，會動態顯示光標所在區域的填充預覽效果，確認填充效果正確后再單擊完成填充，如下圖所示。

光標移動的過程中要動態顯示填充的預覽效果，肯定會對性能有影響，如果覺得沒有必要，可以將填充預覽效果關掉，控制此效果的是變量：HPQUICKPREVIEW，變量名很長，HP表示填充，QUICK快速，PREVIEW預覽，分解一下其實不難記，高版本中輸入前三個字母就可以找到這個變量，設置為0就會關閉預覽效果。

選擇哪種方法來提升填充速度主要取決于填充區域的實際情況。雖然CAD高版本填充性能有大幅提升，但采用這些技巧仍可以提高填充速度。

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件。
