工業以太網已經廣泛的應用到了現場的控制系統中，作為主流工業以太網的代表，Profinet的身影在當今的控制系統中也隨處可見。

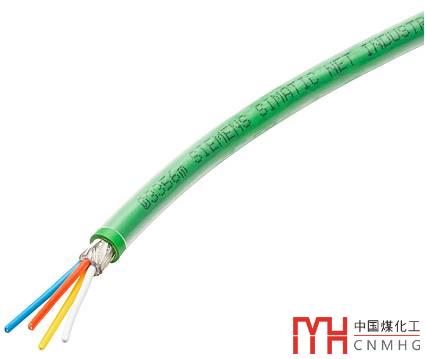

在現場連接Profinet網絡的時候，你會發現Profinet網線里只有四根線，顏色分別是：白，黃，藍，橙，如下圖：

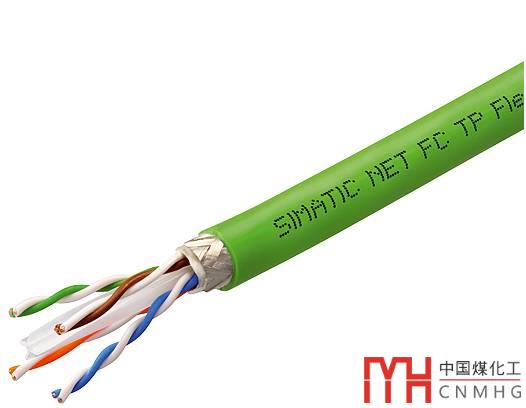

西門子同時還有一種網線是八芯雙絞線的，如下圖：

那么問題來了：為什么Profinet的網線只有四芯？它和八芯的網線有什么區別呢？為了回答這個問題，我們要從以太網的定義及分類標準談起。

國際電氣和電子工程師協會(IEEE)根據傳輸介質和波特率的不同，把以太網分成了很多類別，并且使用如下的通用格式來進行命名：

信號速率(Mbit/s)帶寬(基帶或?qū)拵?-長度或電纜類型；比如，最早最經典的以太網標準為：10BASE-5，它表示傳輸速率為10 Mbit/s，屬于基帶網絡（BASE），傳輸?shù)淖畲缶嚯x為500米。1990年發布的10BASE-T標準是以太網發展史上的一個里程碑，它首次在雙絞線上實現了10 Mbit/s的數據傳輸。

目前十兆（10M）以太網已經基本被淘汰了，較多的是百兆（100M）和千兆（1000M）以太網。當前的Profinet網絡基礎是百兆以太網的如下兩種類型：100BASE-TX和100BASE-FX。

100BASE-TX：其中100表示百兆以太網，BASE表示基帶網絡，T表示雙絞線。它的物理層傳輸介質為雙絞線，但僅使用其中的兩對（四根線），典型的網絡拓?fù)浣Y(jié)構為星型；100BASE-TX是主流的百兆以太網技術，它對電纜及接頭的要求嚴格，必須是5類(CAT5)或5類以上的。

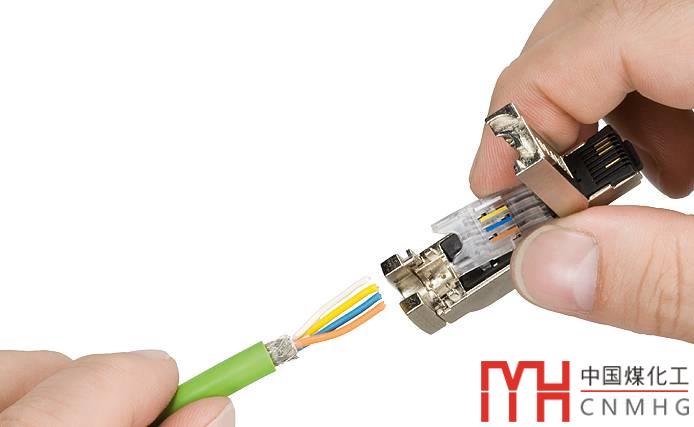

傳輸介質為雙絞線的Profinet網絡是基于100BASE-TX以太網的，在保證網線級別的情況下，它可以使用四根線進行傳輸。這就是為什么現場看到的Profinet網線都是四芯的。Profinet的網線有顏色（白，黃，藍，橙）的區分，只需要把相應顏色的線插入到RJ45快插接頭相應顏色的通道里即可（白，黃，藍，橙分別對于RJ45的1，2，3，6）：

100BASE-TX的最大網段長度為100米，當長度超過100米時，需要使用光纖進行傳輸，這時以太網的類型為100BASE-FX，其傳輸介質是雙股62.5/125的多模光纖，一股光纖用于發送數據，一股光纖用于接收數據，支持全雙工通信，最大網段長度為2000米，擁有和100BASE-TX相同的信號系統。

還有一種百兆以太網標準100BASE-T4，它也使用雙絞線作為傳輸介質（T表示雙絞線，4表示4對），與100BASE-TX的不同之處在于它需要使用全部的8芯線（100BASE-TX只需要使用8芯中的4芯），但是它對網線的級別要求不高，3類（CAT3）以上的網線即可滿足要求。

隨著以太網技術的發展，在百兆以太網的基礎上，出現了千兆以太網（1000M bit/s），千兆以太網需要使用全部的8芯線進行傳輸。

講到這里，你對文章標題提出的問題已經有答案了吧？是的，Profinet之所以使用4芯的網線，是因為它的基礎是100BASE-TX以太網，這種以太網標準只需要要4對雙絞線中的2對（4芯）即可完成傳輸；西門子的8芯的以太網線通常是6類（CAT6）網線，它可以應用于傳統的百兆以太網，也可以應用于千兆以太網，應用范圍更廣，當然價格也相對貴些。
