CAD中線型顯示不正常是什么原因？是缺線型嗎？

時間：2020-07-07 來源：CAD小苗瀏覽：

前面已經發布了文章介紹過線型自定義的方法，以及虛線顯示為實線的原因和解決方法。

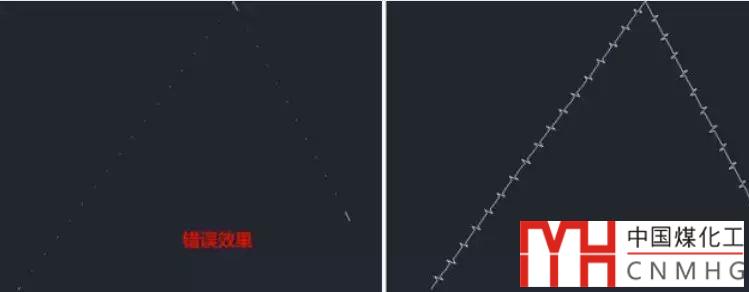

有時打開別人發來的圖紙，我們會發現線型顯示不正常，例如線型中間原有的文字、符號消失了，變成了實線或虛線，如下圖所示。

為什么CAD中虛線顯示為實線，應該怎么辦？

CAD的線型有什么作用？CAD線型如何加載？

分析問題的原因

遇到這種情況，大多數人會覺得問題出在缺少線型上，如果我找到了這個線型文件（*.lin）就解決問題了，但結果是就算找到了線型文件加載后仍然沒有解決問題。那問題到底出在哪兒呢？

要想知道問題的原因并找到解決辦法，必須對CAD中線型的定義和使用方法有比較深入的了解。關于CAD線型的定制方法，前面已經有經驗介紹過，這里不再重復介紹。

另外，要告訴大家的是，線型一旦被加載進來，線型定義就會跟文件一起被保存。

因此線型顯示不正常并不是因為缺少線型文件引起的，而是由于線型中使用了文字和符號，我們?nèi)鄙倬€型中使用形文件（*.shx）或我們的文件中缺少線型使用的符號。

我們可以做一個簡單的實驗來確認這個問題。

畫一條直線，加載ZIGZAG線型，將直線的線型設置為ZIGZAG，調整成合適的線型比例，如下圖所示。

從上面鏈接引用的文章中（或用記事本打開acadiso.lin）我們可以知道ZIGZAG線型中使用了形文件ltypeshp.shx中的一個符號，西面我們讓CAD軟件找不到符號，看看是什么現象。

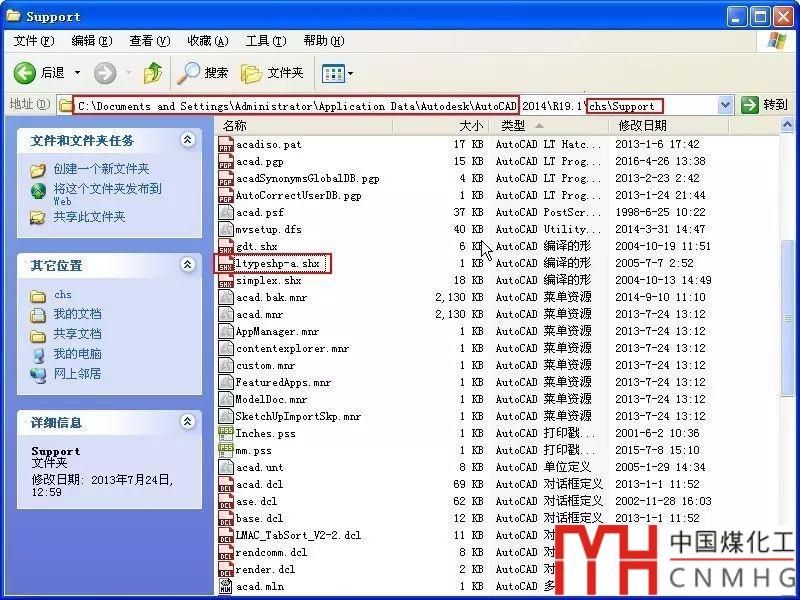

保存繪制好ZIGZAG線的圖紙，退出CAD。找到CAD安裝目錄下的FONTS目錄，將ltypeshp.shx文件改名。CAD為了防止線型、公差、默認替換字體用的形文件被以外刪除，在%appdata%中CAD的SUPPORT目錄下單獨保留了ltypeshp.shx，所以還需要到那個目錄下進行改名，如下圖所示。

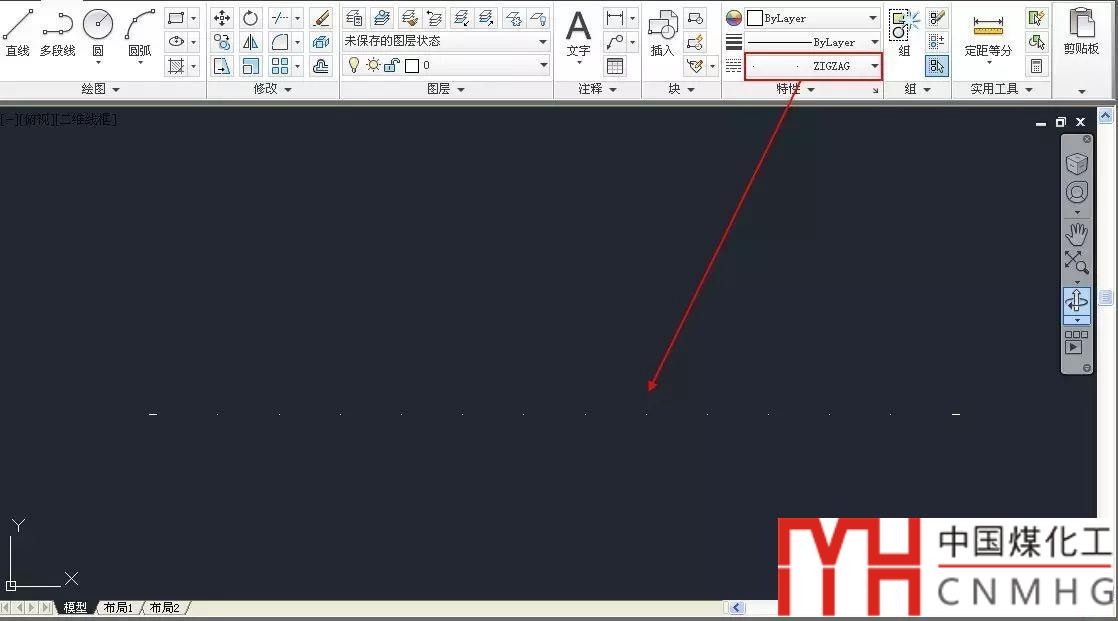

重新啟動CAD，打開剛才保存的圖紙，我們看看線型顯示的效果，如下圖所示。

通過上面的實驗可以確認線型顯示不正常跟線型文件無關了，而是跟字體和形文件（*.shx）有關了。

線型定義中有時會直接使用形文件（*.shx），有時還會使用文字樣式，例如：

*GAS_LINE,Gas line ----GAS----GAS----GAS----GAS----GAS----GAS--

A,.5,-.2,["GAS",STANDARD,S=.1,R=0.0,X=-0.1,Y=-.05],-.25

這里的STANDARD就是文字樣式，需要在文字樣式（ST）對話框看STANDARD文字樣式使用什么字體。

解決辦法

雖然現在已經知道線型顯示不正?；蚓€型中顯示問號是由于缺形文件或字體引起的，但我們必須看到線型定義，我們才能知道缺哪個字體和形文件。

如果是同事或合作伙伴發過來的圖紙，可以向?qū)Ψ揭€型（*.lin）文件，用記事本看看到底用了什么字體。如果對方知道線型使用的字體，能直接發給你，就更好了！把字體直接復制到CAD的FONTS目錄下，重新啟動CAD，再打開圖紙就可以正常顯示了。

如果我們既無法得到原始的線型文件又不知道用了什么形文件或字體怎么辦呢？

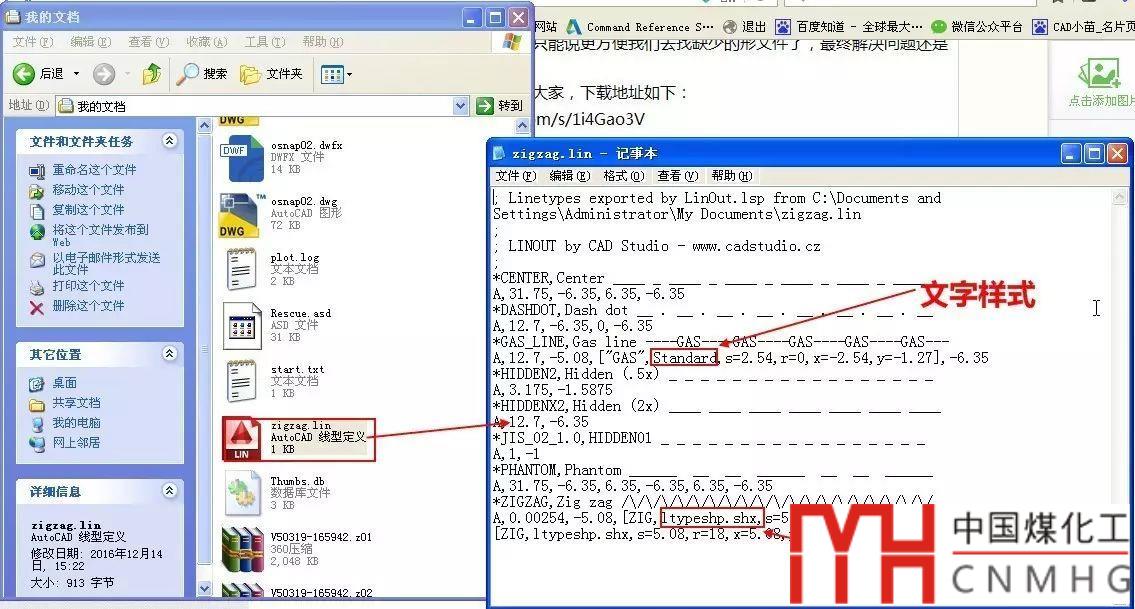

圖中保存了線型的定義，但用CAD現有功能無法查看這些數據，需要用工具將線型定義提取出來。我在網上找到一個小插件，可以將圖中的線型輸出為*.lin文件，這樣的話就可以知道線型中到底使用了哪些文字樣式、形文件，只能說更方便我們?nèi)フ胰鄙俚男挝募耍罱K解決問題還是要找到這些字體和形文件。

這個工具可以分享給大家，下載地址如下：

http://pan.baidu.com/s/1i4Gao3V

使用方法如下：

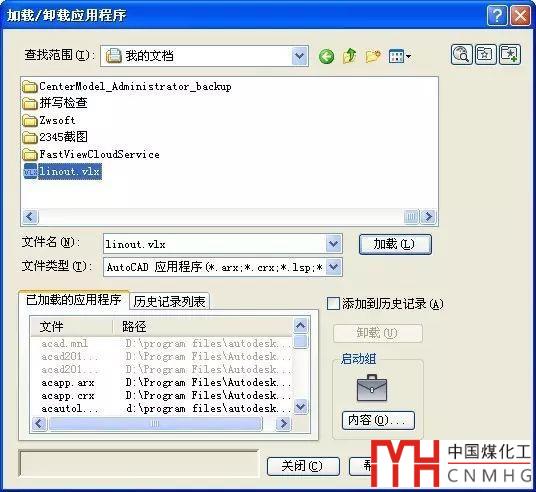

輸入AP，回車，在加載對話框中選擇下載的linout.vlx，如下圖所示。
