圖紙中定義了圖層、文字樣式、標注樣式、圖塊后，圖形會不斷增大，有些數據雖然定義了，但在圖中并沒有用到，如果確認某些數據在后面的操作不會用到，或者圖紙已經繪制完成要歸檔時，我們可以將多余的圖形數據清理掉，這樣可以有效地減少DWG圖紙文件的大小，提高文件后續操作的速度。

一、冗余數據是如何產生的

圖紙中定義了圖層、文字樣式、標注樣式，加載了線型，定義了圖塊，但在圖中沒有使用這些數據，就可以作為冗余數據被清理掉，但圖層、文字樣式、標注樣式、線型數據不會太多，通常不會讓圖紙文件大小增加太多，而多余的圖塊就會讓文件增大很多。

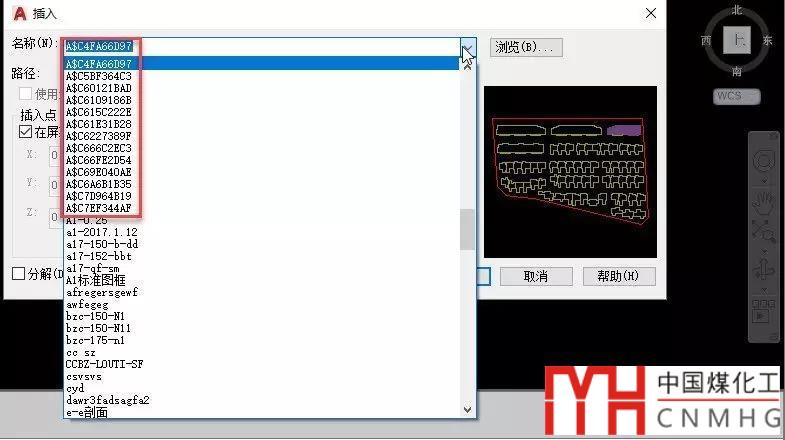

圖塊可以很簡單，就包括一個圓或幾條直線，也可以包含很多圖形，我見過一個圖塊就包含超過幾十萬條直線的，隨意定義圖塊就會讓圖紙不斷增大。有不少人對CAD中圖塊數據的處理方式不太了解，會比較隨意地定義圖塊或?qū)⒋罅繄D形復制粘貼為塊，用完后會將圖塊刪除或分解（X），認為圖塊被刪除，圖塊就沒有了，就不會增加圖紙大小了。其實不然，無論是用B命令創建圖塊或者用I命令插入圖塊，或者直接用CTRL+SHIFT+V粘貼為圖塊，首先會在圖紙中保存一個圖塊定義，而在圖紙中看到的只是圖塊的參照（塊參照），或者說只是圖塊在圖紙中被引用了一次。定義一個復雜的圖塊會明顯增加圖形文件的大小，但圖塊被插入多次并不會對圖形大小有多少改變。大家可以這樣試一下，打開一張稍復雜一點的圖紙，將整圖復制粘貼為塊，保存看一下圖形大小增加多少，然后再將圖塊插入十次后另保，再將圖塊都刪除后另存，比較一下圖紙的大??；或者打開一張有很多圖塊的圖紙，CTRL+A全選，將所有圖形選中后刪除，再輸入插入I命令，所有定義的或粘貼為塊的圖塊都可以再次插入，如下圖所示。

圖紙刪空后我們保存，這張圖紙仍有可能有幾MB，因為圖中所有圖塊數據和其他定義的數據仍然會保留，上面是我隨便打開的一張網友放過來的圖紙，里面就有上百個圖塊，有些是中文名稱，應該是一些專業軟件里插入的，有些則從名字上看是繪圖者定義的，一些圖塊名以A$開頭的圖塊則是直接復制粘貼為塊的結果。上面截圖中的圖塊就很復雜，圖中如果有幾十個這樣的圖塊，圖紙很容易就會增加1MB大小。有些圖紙在清理完圖塊后文件大小會減少一半甚至更多。

在CAD低版本，如果執行多行文字命令，沒有寫任何文字直接確定，會生成一個空文字對象，高版本已經不會有這種問題了。另外，用一些插件也可能生成空文字對象或零長度圖形。這些冗余數據因為在低版本比較容易出現，所以在CAD的清理對話框中也會出現類似的現象。

上面都是一些常規的冗余數據，是一些常規操作就可能生成的，還有一些圖紙有一些異常的冗余數據，這些數據會導致圖紙文件變得異常大，而且對文件的操作性能會有很大影響，甚至有些會導致無法正常復制粘貼，這些在之前的文章里都介紹過，這里就不再詳細介紹了。

相關文章：為什么CAD圖紙內容不多但文件特別大？

二、方法1：清理PU命令

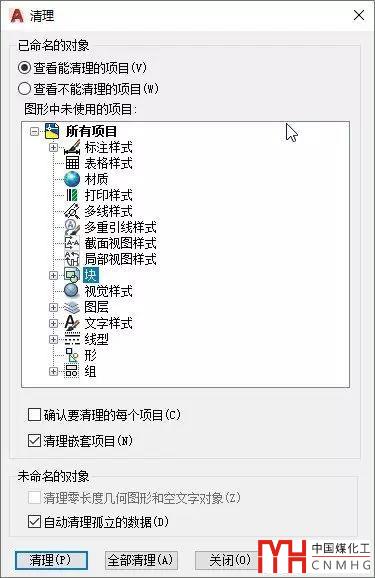

執行清理：PURGE（PU）命令，打開清理對話框，就可以知道可清理的數據到底有哪些，如下圖所示。

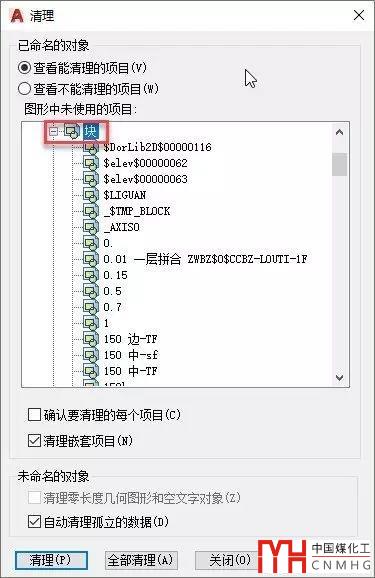

在清理對話框中列出十幾項，默認為“查看可清理的項目”，如果哪一項有可清理的數據，項目前就會顯示加號，單擊加號會展開所有可清理的項目，如下圖所示。

0層和當前圖層上即使沒有圖形，清理時也會保留； STANDARD和當前文字樣式、當前標注樣式即使在圖紙中沒有使用，也無法清理。

圖紙如果還在繪制過程當中，通常不用對除圖塊以外的其他數據進行清理，只需對圖塊，主要是復制粘貼為塊的一些圖塊（名字以A$開頭的圖塊），在清理圖塊時，注意勾選“清理嵌套項目”，可以將圖塊中的未使用的嵌套圖塊一起清理掉。

如果圖中有零長度圖形和空文字對象，下面的相關選項才會被激活，就可以勾選”清理零長度幾何圖形和空文字對象“。

“自動清理孤立的數據”是AUTOCAD 2015以上版本才增加的選項，主要是針對一些圖紙中有多余的DGN線型數據設置的選項。

相關文章：因孤立的DGN線型數據導致圖紙無法復制粘貼怎么辦？

三、方法2：寫塊WBLOCK

有不少人喜歡用寫塊命令來清理多余的圖形數據，在圖紙繪制完成后需要歸檔圖形或?qū)D形傳送給其他人時可以用寫塊W命令將整個圖形寫成一個塊文件，寫塊跟徹底的清理差不多，多余的數據也不會被寫到塊文件中。寫塊時會將指定的基點作為塊文件的原點，如果指定的基點不是原圖的原點，會導致整體圖形的坐標變化，寫塊會生成新的圖紙但會保留原圖紙。

四、方法3：整圖復制粘貼到新圖

當圖中不僅有冗余數據，還因為被修改了某些參數或變量導致圖形顯示或操作異常時，可以考慮將圖紙全選（CTRL+A）后復制（CTRL+C），開一張新圖后，粘貼（CTRL+V）或粘貼原坐標(pasteorig)，復制粘貼到新圖后不僅可以只保留有用的數據，還可以將參數和變量恢復成默認值。當圖紙出現了異常的時候卻又一時找不到解決方法的時候，可以嘗試用這種方法。但這種方法需要圖紙能整圖復制粘貼，如果圖中有代理圖形或者一些冗余DGN線型數據時無法復制粘貼，這種方法也就不適用了。

什么是CAD自定義對象，什么是CAD代理圖形？

其實避免圖紙增肥的最好辦法就是保持良好的繪圖習慣，避免定義過多的數據；此外，在轉換其他軟件數據后及時進行核查AUDIT或清理PU，避免冗余數據在后續操作中不斷累積。

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件！
