ASME Ⅷ-1 2019版和設計相關的主要變化6

時間：2021-08-09 來源：歐標美標壓力容器設計 瀏覽：



緊接ASME Ⅷ-1-2019版和設計相關的主要變化4，今天繼續講主要變化5也是最后一篇；主要是ASME Ⅷ-1附錄的變化。和主要變化4間隔的時間長了點，想著到PV elite 2020中截圖再發，但一直忘記了直到27號才想起來截圖。

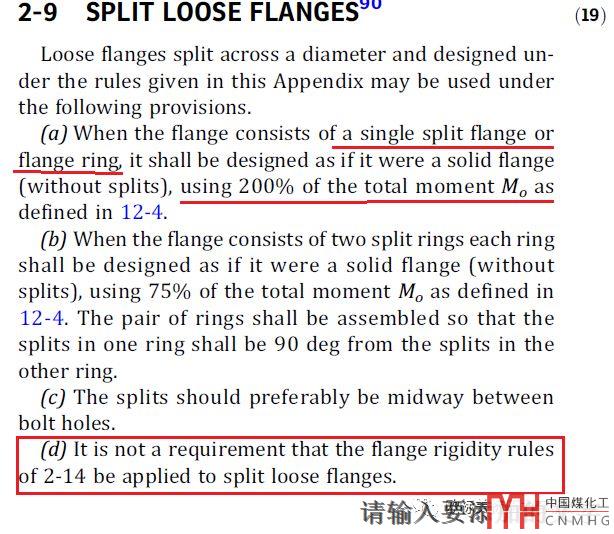

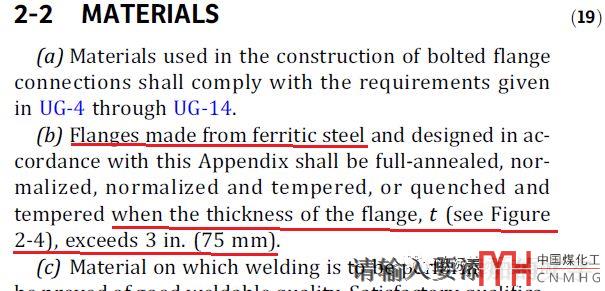

附錄2只是做了些澄清類的修改：2-2（b）鐵素體材料的按附錄2涉及到法蘭，法蘭部分部分的厚度注明是指法蘭環的厚度t；2-2（d）則表達了法蘭可以用板材，棒料或鋼坯機械加工而成；2-8的修改只是把13-1改成了2-7算是修正了之前的錯誤；2-9（d）明確分片的法蘭不用計算法蘭的剛度。既然截圖了附錄2-9的內容就再次強調一下2-9（a）條分瓣的（切開）的法蘭或法蘭環彎矩要用200%計算；實際上搪玻璃行業以外的貌似基本上只有浮頭換熱器的勾圈是切開的。用兩層勾圈的沒遇到過，一般也不會用這樣的結構不細說了自己看2-9的條。

ASME Ⅷ-1的附錄2標準截圖

PV elite正常切開的勾圈選擇

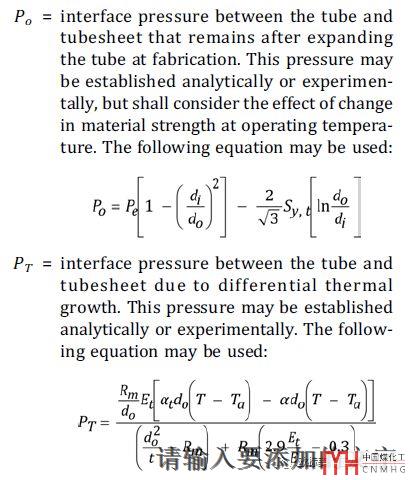

最常用的非強制性附錄A有給出了Po，Pt的計算公式。再也不用為了在PV elite計算換熱器選用附錄A計算換熱管和管板的接頭形式這兩個數據怎么填發愁了。直接在軟件里勾上讓電腦計算就可以了！

ASME Ⅷ-1的附錄A標準部分截圖

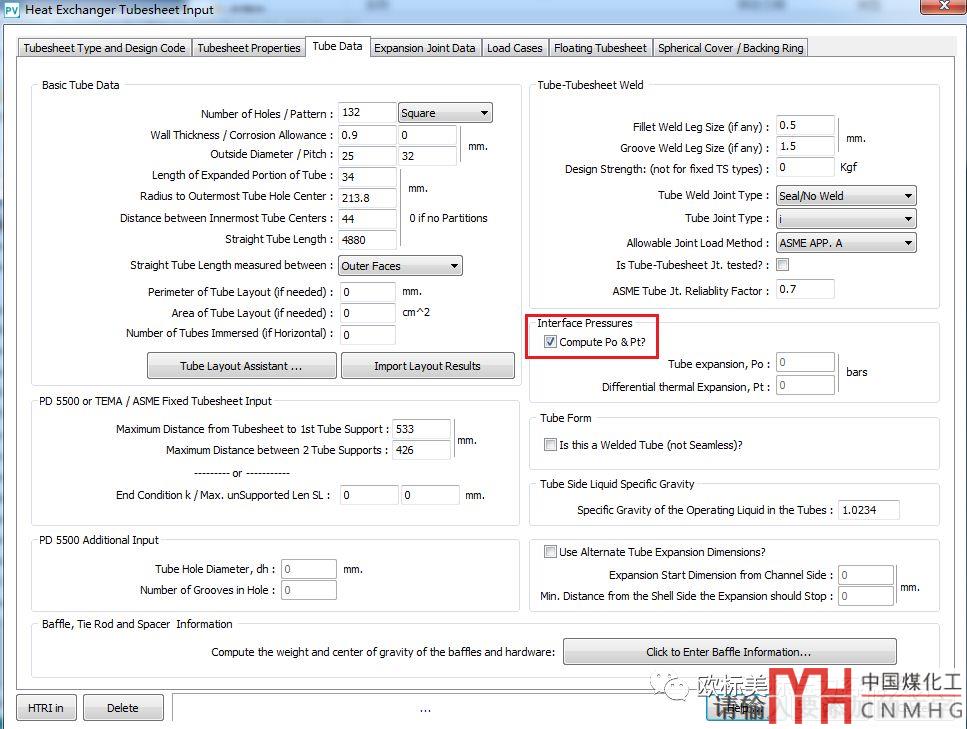

PV elite脹接Po，Pt可程序計算了

附錄46已經在之前變化1中有過介紹，其它附錄的修改要么不屬于設計常用部分，要么就是不常用的附錄。

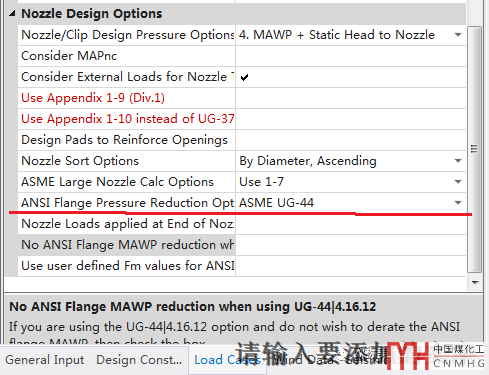

春節在老家發的主要變化UG部分（UG-44）改變時沒有配PVelite 2020圖，今天補上.如果要降低（不是必須的）要選擇UG-44的選項了。
