前二天看到QQ群里在討論夾套封閉環厚度的計算問題，當時也適當回復了一下，晚上有時間在適當整理一下，稍微寫幾句。寫完是很早就寫完了發出來已經是一個月之后了。

夾套封閉環在GB/T 150.3的附錄D中只有部分是有計算公式和具體規定的。然而最常用的圖的D.22的b），c）形式只有個簡單規定沒有計算？環板密封是有計算公式的。

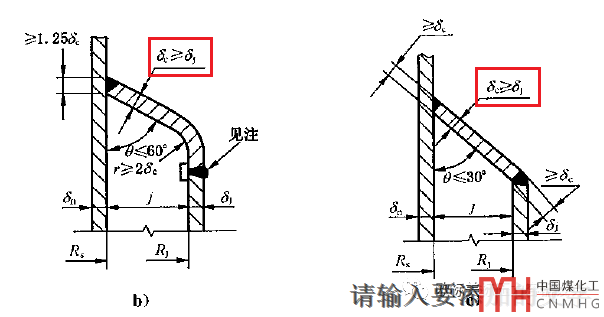

圖D.22

我們的攪拌設備HG/T 20569-2013版關于夾套封閉環的計算也是按GB/T 150.3的附錄D結構規定。那么這個規定是否合理呢，當然了一般情況下按GB/T 150.3的附錄D的圖D.22的規定是沒有問題的，但如果夾套筒體厚度取的比較摳門，還是有可能不太滿足受載需求的。如果要求計算應該怎么計算呢，難道只能分析嗎？因?yàn)槲覀儑业臉?biāo)準大部分是直接參考ASME Ⅷ-1的，當對GB/T 150或JB 4732執行有難度有疑問的時候。就要去看看ASME(Ⅷ-1或Ⅷ-2)的規定。

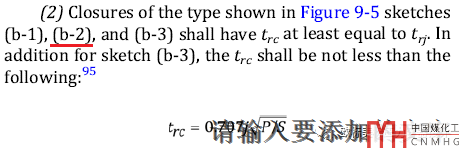

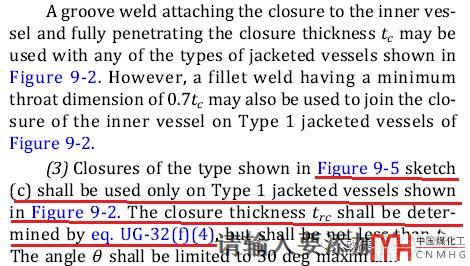

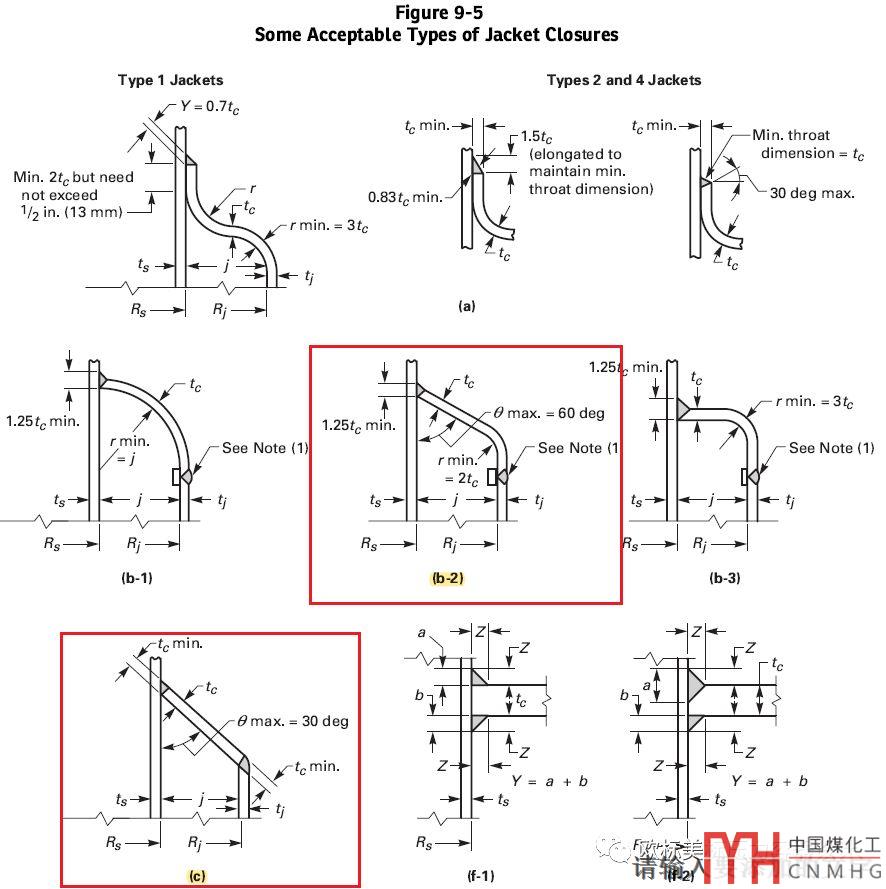

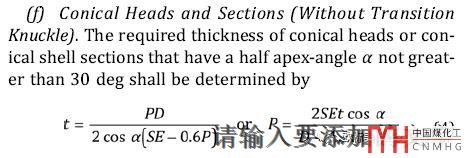

我們來看看ASME Ⅷ-1的夾套部分是怎么規定的，夾套在強制性附錄9，按ASME Ⅷ-1的規定(b-2)和GB/T 150.3的圖D.22是一樣的，但是型封閉環的厚度是按錐殼本體的公式計算的。是不是覺得GB/T150.3少寫了些什么。注意只是封閉環本身的厚度按錐殼本體計算，不要畫蛇添足的去關注大小端。個人建議自己用word或excel弄一個簡單的公式計算，不要去用SW6計算了。

由于不需要翻邊，平時設計時圖D.22的c)型使用還是很多的，雖然GB/T 150.3沒有規定要計算只需要滿足封閉錐的厚度大于等于夾套厚度即可。但建議設計時還是要計算一下錐殼本體的厚度是否夠。
