計算EXCEL和三篇文獻都打包放在百度網盤上了，有需要的話可以下載。

放置在平蓋上的攪拌器，通常至少需要兩根型鋼支撐，用來承受攪拌器的靜載荷和動載荷，如下圖所示。

具體的受力分析，可參考文獻[1]。

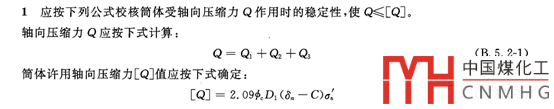

按HG/T 20569-2013《機械攪拌設備》附錄B5的要求，應校核筒體的軸向壓縮應力，支撐型鋼的彎曲應力和撓度。文獻[2]給出了一個計算實例。

文獻[3]介紹了攪拌器擋板等的設計，也可以看一下。

HG/T20569-2013附錄B5有兩處筆誤，可參考1994版本的HG/T20569。

兩處筆誤分別為：

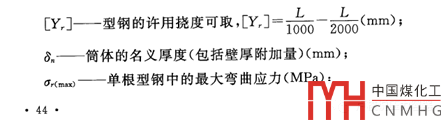

一、B5.1符號說明中，型鋼的許用撓度應該是[Y_r]=L/1000~L/2000，即許用撓度為介于L/1000和L/2000之間，而不是L/1000減去L/2000；

二、公式B.5.2-2最后一項σ_s’應為σ_s^t。

參考文獻

[1] 呂盤根. 攪拌裝置支承梁和封頭的設計. 化工設備設計, 1995(1)

[2] 林秀. 支承攪拌機槽鋼支架的設計計算. 化工裝備技術, 2010,31(1)

[3] 彭守興. 攪拌設備—攪拌附件的設計. 醫藥工程設計, 2010,31(1)

* * *

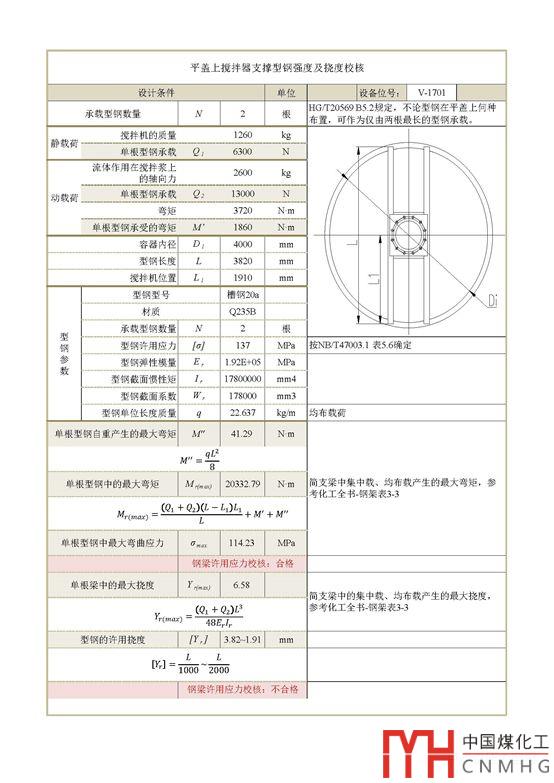

計算EXCEL表格截圖如下，EXCEL及參考文獻下載地址：
