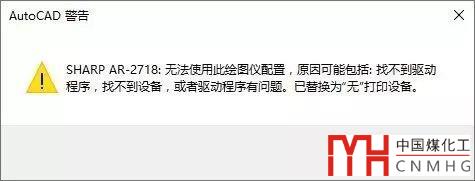

有時我們想打印圖紙，一點“打印”按鈕，CAD就會彈出一個警告對話框，提示無法使用此繪圖儀配置，估計不少人遇到過類似的問題，前兩天信息里就有人問過類似的問題，提示對話框如下圖所示。

其實出現這個警告對話框并不奇怪，如果確認對話框中顯示的打印機型號不是本機可連接的打印設備，那說明圖紙沒有什么問題。

這種現象通常出現在打開別人的圖紙，或者換到其他機器打開自己的圖紙時。為什么會出現這樣的警告呢？

如果你對打印設置、頁面設置等相關的概念有一定的了解，這可能不是問題了。

每日一貼——CAD打印的基本操作和重要的注意事項

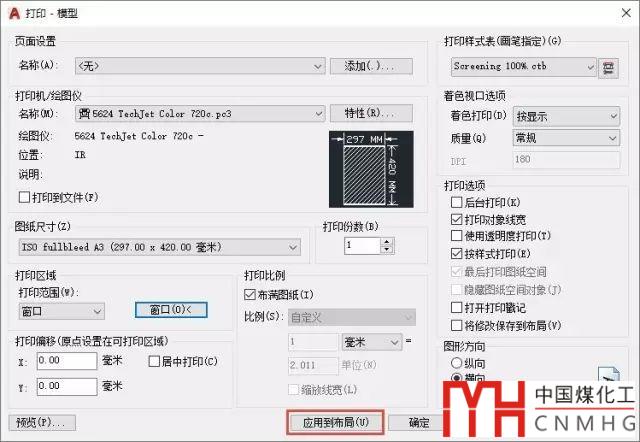

在CAD圖紙中可以將打印設置保存下來，這個設置就叫“頁面設置”，頁面設置中可以保留打印對話框中設置的各項信息，例如打印設備、紙張大小、打印范圍、比例以及使用的打印樣式表文件等等。圖中保存了頁面設置后，下次要打印圖紙時，就不需要再重復進行設置了。通常一個空間可以保存一個默認的頁面設置，當我們在打印對話框中設置完打印選項后，點“應用到布局”，就可以將頁面設置作為作為當前打印設置隨圖紙進行保存，如下圖所示。

模型空間和每個布局空間都可以保存一個當前的頁面設置。如果圖中沒有保存頁面設置，打印機/繪圖儀的設置為空，是不會彈出上述警告提示的。當圖中保存了頁面設置，CAD按頁面設置中的打印機名稱找不到打印設備時就會出現上述警告，所以說通常只有打開外單位圖紙才會出現這種情況，當然如果你自己保存的圖紙中保存了頁面設置，換了其他沒有連接相同型號打印機的機器打開時，或者打印驅動被卸載了也會出現類似的提示。

--提示：下面是廣告，不是本文圖片！--

這僅僅是一個提示，解決辦法很簡單：就是點“確定”按鈕，然后在打印對話框重新設置一個合適的打印設備就好。

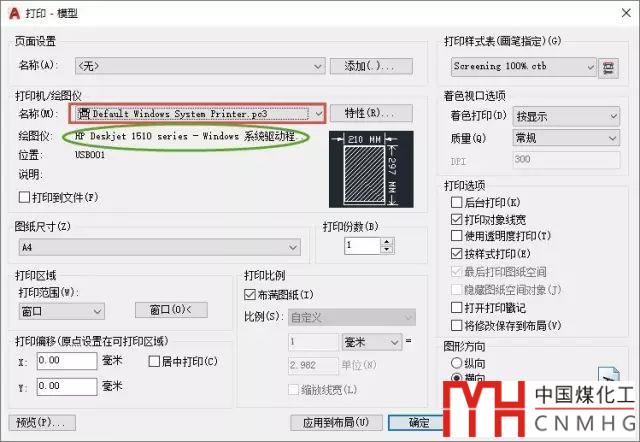

估計遇到類似情況的用戶不少，AUTOCAD高版本為了避免類似情況的發生，在打印驅動里增加了一種驅動“Default Windows System Printer”，也就是默認的WINDOWS系統打印機，如下圖所示。

如果我們在頁面設置中將打印驅動設置成WINDOWS系統默認驅動的話，在不同的機器上打開打印對話框的時候，就會根據機器設置而變化，例如上圖中系統默認的打印機就是一個HP Deskjet 1050。

有一些單位要求圖紙中頁面設置必須這種驅動，這樣只能解決會出現警告對話框的問題，但這種驅動并不是萬能的，因為不同系統默認的打印驅動不同，有的可能只支持A4幅面，有的可以支持A0幅面，雖然驅動設置成“Default Windows System Printer”可以適用所有機器，但頁面設置中的其他設置，比如說紙張，不可能適應所有打印設備，如果設置的紙張當前默認打印驅動不支持，仍會彈出相關的警告提示。

模型空間或布局空間除了可以保存一個當前的頁面設置外，也可以保存多個頁面設置，比如當模型空間有多個圖框時可以每個圖框保存一個頁面設置，布局空間可以保存使用不同打印樣式表的頁面設置。保存多個頁面設置的方法很簡單：一是在“打印”對話框中設置好選項后單擊左上角“頁面設置”欄的“添加”按鈕，還可以直接打開“頁面設置管理器”（PAGESETUP）對話框進行添加，兩種方法的效果是一樣的。

如果想提高打印的效率甚至通過發布、圖紙集等功能進行批量打印，就需要養成良好的作圖習慣，建議使用布局，每個布局只插入一個圖框并保存好頁面設置，這樣基本可以一勞永逸了，如果不需要調整打印設置，下回打開圖紙后直接點打印就好了。當然前提是連接了頁面設置中保存的打印設備，否則就會出現這樣的提示了。

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件。
