教程 | Origin手動畫參考線？搞定參考線間填色！

時間：2020-08-31 來源：編輯之譚瀏覽：

ORIGIN教程

【導讀】上海交大的李同學遇到一個繪圖難題：由于樣品數據變化趨勢一致且數據相近，在繪制3×3實驗樣品中氫碳比隨合成溫度的變化圖時，簡單的線形圖的表現力太差。

導師評語：I suggest you to reconsider the figure types. In some cases the visibility of line type figures is very poor!

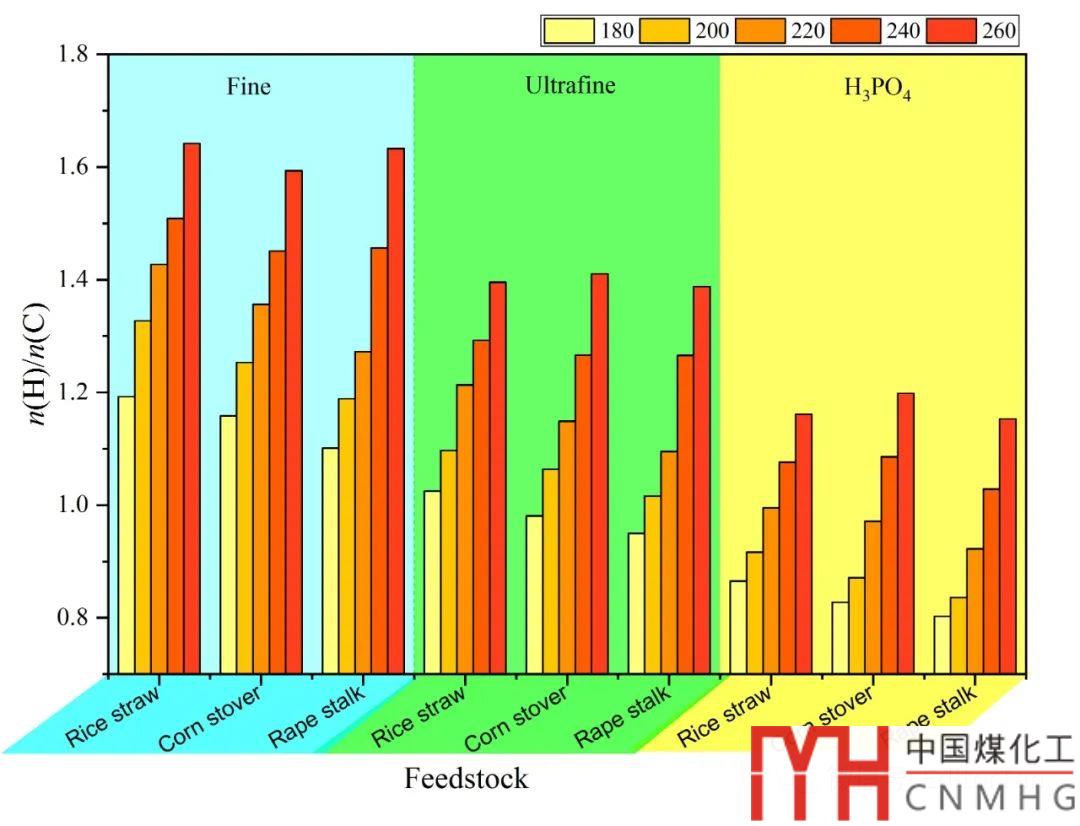

譚編跟李同學經過一番討論，繪制了一些樣圖，終于，導師非常滿意地選擇了下圖的方案。

本教程是一個繪圖構思教程，也包含了許多繪圖技巧，特別是參照線的用法。本文末尾有更多柱狀圖的相關教程。

【1min視頻教程】

信息里發送“視頻號”可關注【科研繪圖】視頻號。

1. 數據表的分析

1.1 原始數據

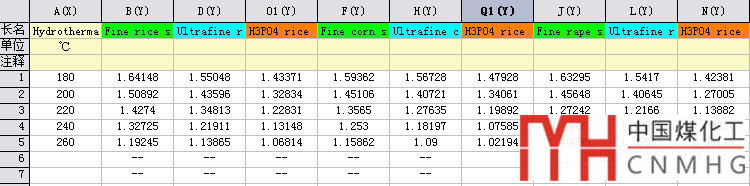

李同學的線形圖原始數據表結構如下：

3種條件：Fine、Ultrafine、H3PO4

3類樣品：稻草、玉米秸稈、油菜桿

這樣構成了3×3個樣品，相應產物中氫碳比隨處理溫度的變化。其實，真正的數據是氫碳比n(H):n(C)、溫度。而3×3可歸屬于實驗條件、樣品分類。在origin中可以作為“分類”“分組”，origin可以設置組內的顏色和圖例符號的變化。

例如下面的這個教程：

【點擊閱讀】教程 | Origin繪制3因子柱圖，快來找靈感！

上表可以繪制出和圖的效果。

1.2改進數據表

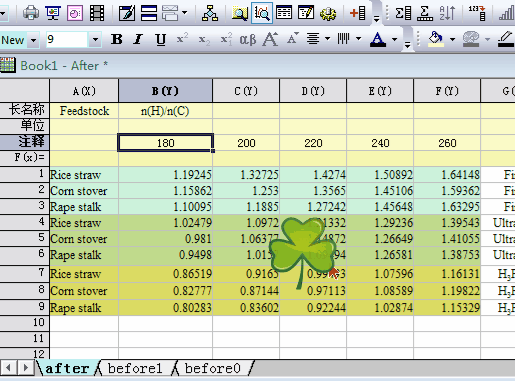

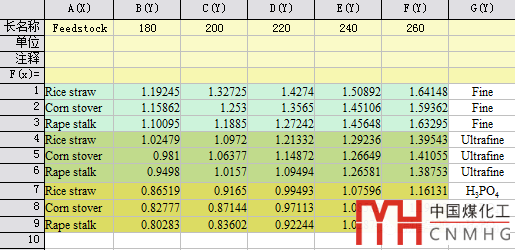

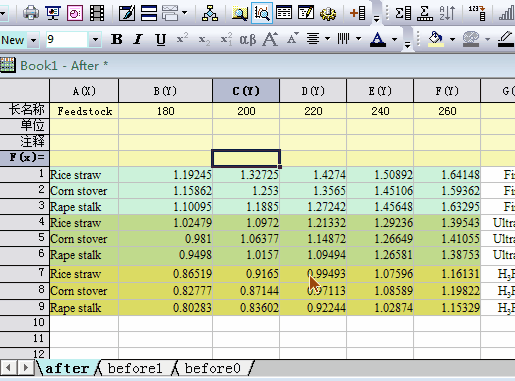

我們將原始數據按照3個條件（將相同顏色的列）分類在一起，構造出XYYY型數據表。

上表可以繪制出圖~(f)，XYYY型的數據表是萬能型的，它可以繪制任何類型的圖，包括contour圖、熱度圖、三維圖（瀑布圖、曲面圖、曲面投影圖）等。

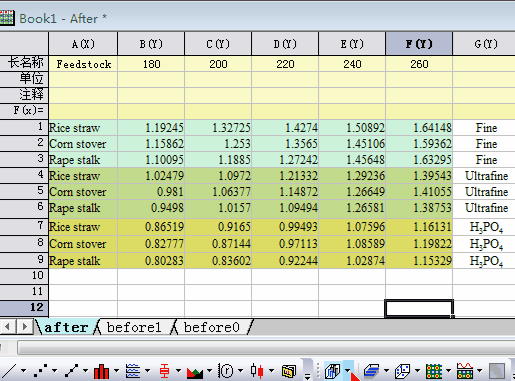

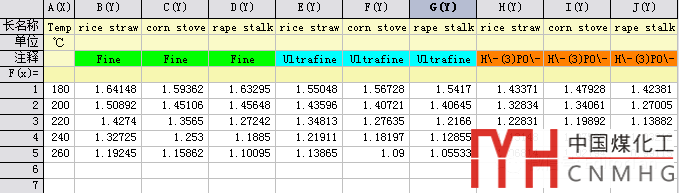

也可以整理出下表的結構：

X列是文本，可作為橫軸柱圖下方的刻度標簽。G列是批注分組，方便我們區分。在整理實驗數據時，大多數同學都是利用excel按照這種結構整理的。那么，今天就用這種表結構，給大家演示柱狀圖及參照線間填充的教程。

2. 繪制柱狀圖

2.1 2D柱狀圖

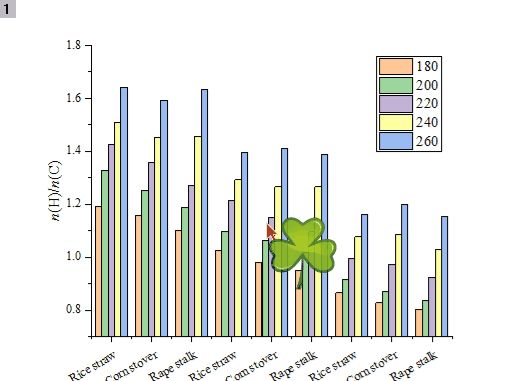

第一步：拖選數據繪圖

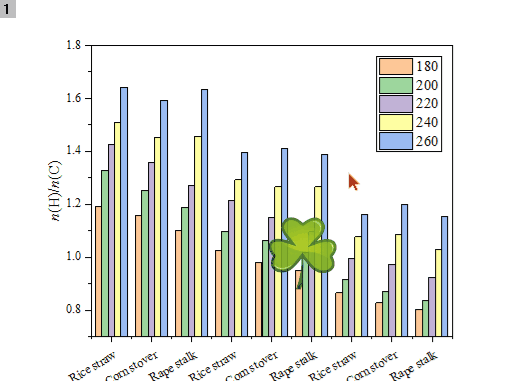

拖動表格頂部的列標簽選擇A~F列數據，點擊下方工具欄的柱狀圖工具。

第二步：設置橫軸刻度標簽傾斜30°

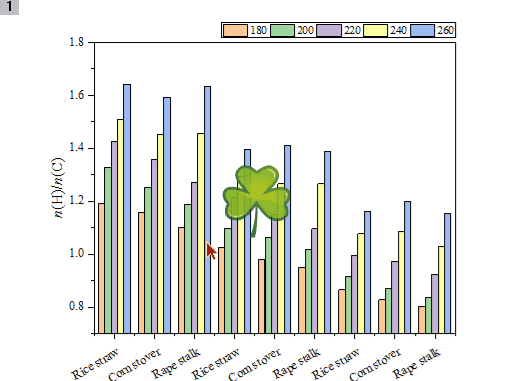

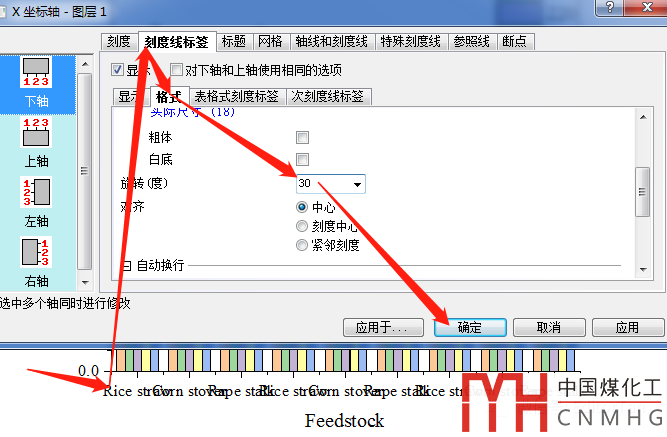

雙擊橫軸刻度標簽，點擊刻度線標簽→格式，修改旋轉角度為30，確定。

第三步：修改縱軸標題

我們可以直接雙擊縱軸標題填寫文字，對于上下標、正斜體，可以點擊該標題郵件，選擇“屬性”，在打開的屬性窗口中進行修改。

我們也可以通過修改工作簿中長名稱的格式進行修改。通常長名稱默認為文本格式，若需要修改上下標等格式，則需要設置為“富文本”屬性。

（1）將其文本屬性改為“富文本”屬性

（2）編輯斜體等格式

雙擊長名稱，選中n，點擊上方工具欄的斜體工具。

通過修改工作簿中長名稱格式樣式的修改，繪圖中縱軸標題將自動更新。默認情況下，橫軸、縱軸標題采用第一、二列的長名稱，圖例采用長名稱或者注釋。

第四步：修改縱軸刻度范圍

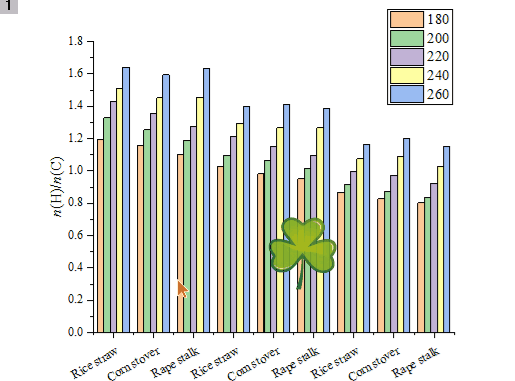

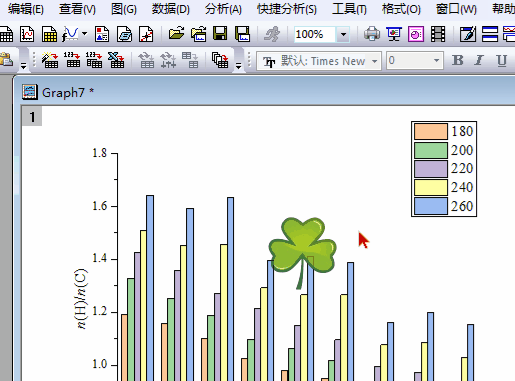

圖中數據都在0.8以上，可以調整縱軸下限在0.7以上，這樣可以將數據的差異擴大。雙擊縱軸，修改下限為0.7.

第五步：添加框線

有兩種方式：第一種是打開邊框線的顯示；另一種：打開上軸、右軸。

第一種方式演示如下：

第二種方式演示如下：

這兩種方式的區別在于：邊框線不能修改粗細，而上右軸線的粗細可以設置。

第六步：修改圖例為橫版

雙擊圖例，刪除換行符，插入空格調整間距，確定。

第七步：調整邊距

origin繪圖默認設置的邊距較大，有至少3種方法調整邊距。

（1）右鍵調整頁面至圖層大小

在圖層邊緣右鍵，選擇”調整頁面至圖層大小“，設置邊距為2。這種方式是將圖層縮小到繪圖的大小，屬于“縮版型”。

（2）圖層管理設置邊距

在左上角 1 圖層序號右邊空白區域右鍵，選擇“圖層管理”，在彈窗中修改邊距。

這種方式屬于“擴版型”。

（3）通過默認設置調整

這種方式是修改默認設置，所有圖形都會被統一修改。但是這種緊湊是沒有邊距的。相比之下，譚編更愿意采用前兩種方法，而且更傾向于第二種，它能保證圖片寬高比為4:3，比例協調一些。

第八步：修改柱條顏色

默認的柱圖配色比較難看，而且，本文舉例中，隨著溫度的升高，研究氫碳比的變化。這里的每組柱子都是從低溫到高溫，所以，我們可以設置柱條顏色為火焰配色（色號：S03）

上圖演示的方法中，需要注意，我們選擇色號之后，還要點擊一下才能設置成功。

我們發現，柱條顏色出現了漸變，但是第一條深紅色太深，而且，顏色逐漸變淺，與溫度逐漸升高的事實不符，因此，我們需要從較淺色開始，且漸變順序需要顛倒。

2.2參照線的設置

（1）單條參照線

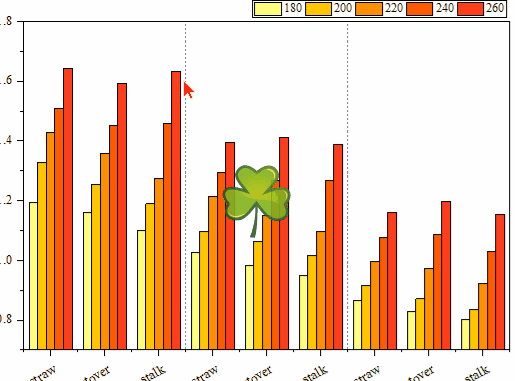

參照線其實是x=n或y=n的函數線。x=n表示垂直于X軸，同理，y=n表示垂直于y軸。因此，本文樣圖中，我們需要設置垂直于X軸的參考線，我們需要雙擊X軸來設置參照線。例如我們是指一條x=3.5的虛線。

上圖的步驟：雙擊輸入3.5，點擊細節，去除自動格式勾選，修改虛線，確定、確定

（2）多條參照線

本文樣圖中橫軸為3組共9個樣品的名稱，而不是數字，但是文本刻度標簽其實存在一種索引（序號、行號），這9個樣品文本標簽的索引分別為1、2、3、4、5、6、7、8、9。而這9個樣品又分為123、456、789三組，因此，我們需要繪制2條參照線：x=3.5；x=6.5
