昨天發了一篇關于區域覆蓋的文章，其中最困擾大家的問題就是創建帶圓弧邊界的區域覆蓋，今天看到一個圓弧轉直線的插件，如果沒有找到其他更好的工具，倒可以用一下。我們可以先將多段線邊界炸開X，然后將圓弧轉換成直線后，再用PE多段線編輯合并回多段線。

怎樣編輯CAD多段線？

插件用法：

1、輸入AP回車，加載此插件。

2、輸入ARC2LIN，回車，執行插件。

3、在圖中通過點擊或框選將需要的圓弧選擇出來，框選時會自動將圓弧過濾出來，選擇完后按空格或回車。

4、命令行會提示我們輸入相鄰兩段直線之間最大的夾角（圓心角），默認值為5，如果滿足要求，可以直接回車，如果不滿足要求，可以輸入一個值。

如果圓弧的半徑相差不大，我們可以使用相同的圓心角一次進行處理，如果半徑相差比較大，可以分兩次或多次用不同的圓心角進行轉換。

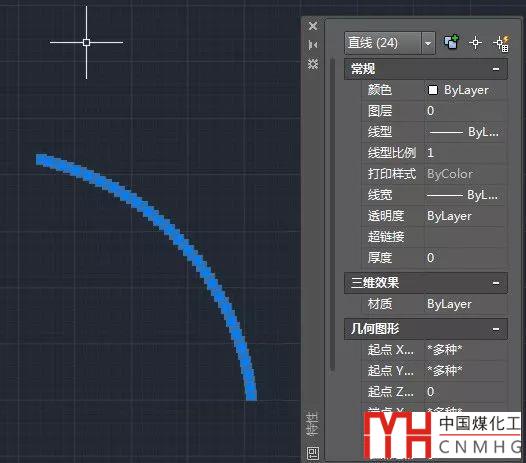

轉換后命令行會告訴我們選定的圓弧分別被轉換成了多少段直線，轉換后效果如下圖所示。

百度網盤下載地址：

鏈接：https://pan.baidu.com/s/1Kl-YhEgxOPGGc0d7TLGrVw 密碼：fapq
