簡介：用過CAD的人都應該知道圖層，圖層可以將復雜的圖形數據有序地組織起來，通過設置圖層的特性可以控制圖形的顏色、線型、線寬，以及是否顯示、是否可修改和是否被打印等，可將類型相似的對象分配在同一個圖層上，例如把文字、標注放在獨立的圖層上，可以方便對文字和標注進行整體的設置和修改。圖層作為一個管理工具，設置的目的就幫助大家有效地管理復雜的圖形數據，如果能更全面地了解圖層的相關功能，對大家一定會有幫助。

CAD中的圖層有兩個基本作用：

一個是圖形的組織和管理，

一個是控制圖形的顯示和打印特性（比如：開關、凍結、顏色、線型、打印線寬、是否打印）。

什么是CAD圖層？

在畫人像的時候，我們可以把頭發、衣服、首飾等所有對象全部畫在一張白紙上，而事實上我們?cè)谌粘Ｉ钪幸渤３＿@么去做。但如果我們想組合很多人像的話，就會采用另一種辦法，比如選用幾張完全透明的紙，分別把頭發、衣服、首飾繪制在不同的透明紙，只要位置關系正確，當我們將這些分別繪制有頭發、衣服、首飾等圖像的透明紙疊加在一起時，就可以得到一幅完整的人像畫。這種分層繪畫有許多好處，比如，如果您想更換發型，您只需修改畫有頭發的那層透明紙即可。

CAD中的圖層就好比這一層層透明紙，您可以將不同的對象繪制在指定的圖層上。比如，可將所有的填充線繪制在起名為“填充”的圖層上，當不需要看到填充效果時，直接關閉“填充”圖層，就可以快速隱藏所有填充線。

圖層特性管理器

在CAD中，可以通過圖層特性管理器來完成所有圖層操作，下面介紹圖層特性管理器的一些基本操作。

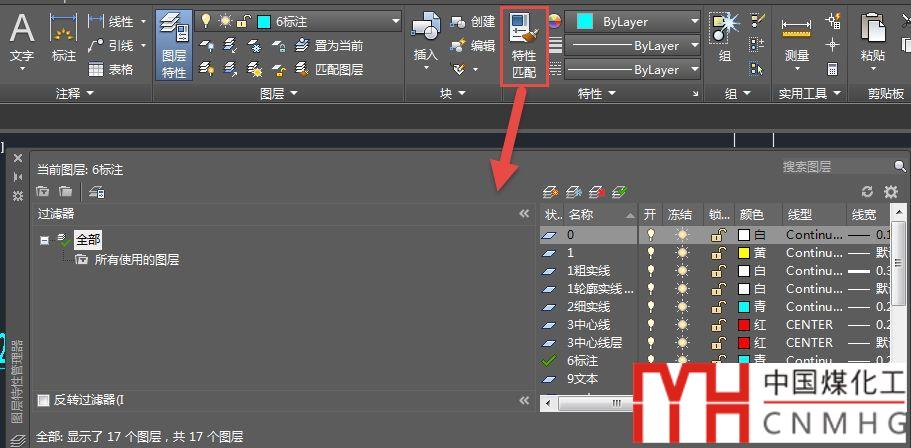

1、單擊“圖層特性”按鈕，打開“圖層特性管理器”。

低版本圖層特性管理器是一個對話框，操作后必須關閉。因?yàn)橛行┤讼矚g頻繁操作圖層，為了滿足這種需求，高版本的圖層特性管理器變成了一個面板，可以一直打開，隨時對圖層進行操作。

從上面的截圖是一張典型的機械零件圖的圖層設置，機械零件圖將標注、文字、剖面線放到到單獨圖層，另外根據線的類型設置了一些圖層，如粗實線、細實線、中心線等。

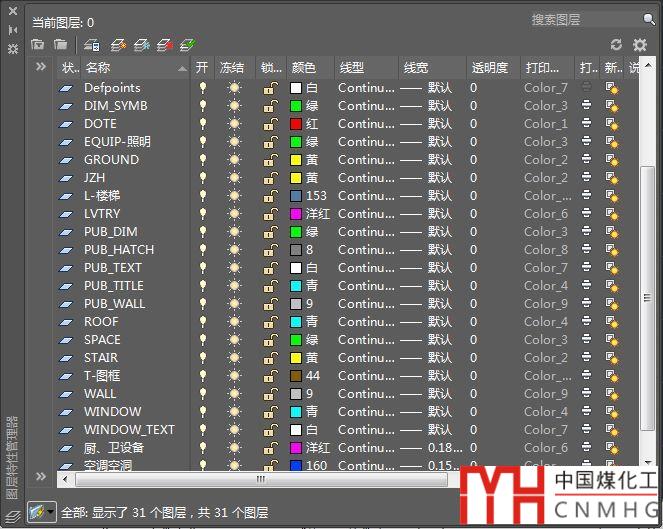

而在其他行業的圖紙，比如建筑圖紙中，由于對象類型比較多，就會按對象類型分層，比如墻體在WALL層，窗戶在WINDOWS層，有時候墻體還會細分為多個圖層，一張圖紙可能會有幾十甚至上百個圖層，如下圖所示。

從圖層管理器中可以看到圖層有很多狀態和特性，圖層可以通過開關、凍結來控制顯示，通過鎖定來控制是否可編輯，還可以設置顏色、線型、線寬和是否打印等特性。

新建、刪除和置為當前

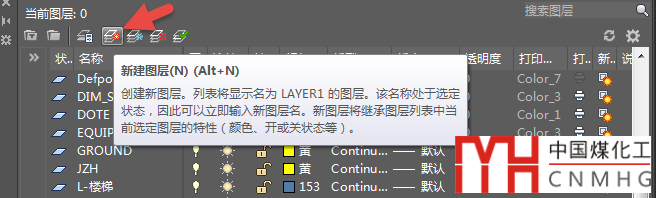

1、單擊“新建”按鈕，可以新建圖層。

新建的圖層會繼承之前選中圖層的特性，建好后可以根據需要修改顏色等設置。

我經常能看到一些所有圖形繪制于同一個圖層上的圖層，如果圖紙簡單問題不大。初學者應該嘗試?yán)脠D層對不同類型的圖形進行分類，以方便后期的管理和修改。雖然在CAD中，圖層的數量不受限制，但并非圖層越多越好，圖層過多，反而成為圖紙管理的累贅。至于設置多少圖層合適，行業中沒有權威的界定，讀者可在實際設計過程中逐漸總結和積累經驗。

2、在列表中選中圖層后，單擊“刪除”按鈕或在右鍵菜單中選擇刪除，可以刪除選中的圖層。不過需要注意的是，在CAD中，只能刪除空?qǐng)D層，也就是圖層上沒有任何圖形對象的圖層。

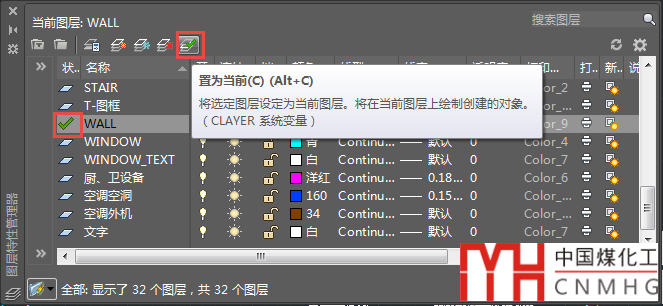

3、選中某一圖層，并單擊“置為當前”，則后續所有繪制的圖形將默認被放置到該圖層上。

當需要切換繪制圖層時，將目標圖層置為當前圖層即可。

還可以在主界面的圖層列表中選擇一個圖層將此圖層設置為當前層，或者選擇一個圖形后，將選定對象所在的圖層設置為當前層。

設置圖層屬性

1、打開和關閉圖層。

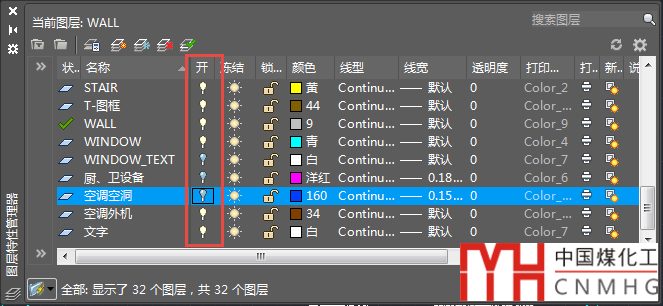

下圖中的小燈泡圖標是圖層開關，單擊該圖標可以循環地打開或關閉圖層，對于被打開的圖層，其上所有圖形對象均為可見；對于被關閉的圖層，其上所有圖形對象將被隱藏。

設置圖層不顯示還有一種方式叫凍結，凍結跟開關表現上類似，但實際有較大差別，這里就不詳細介紹了。

CAD圖層的凍結跟開關有什么區別？

2、鎖定和解鎖圖層

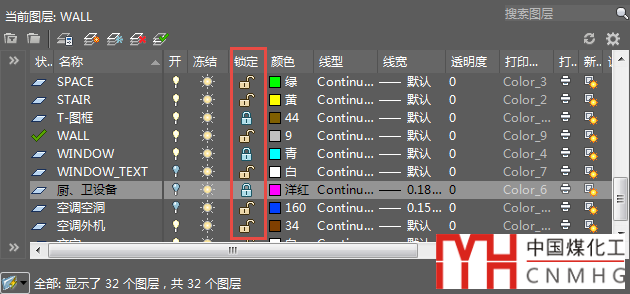

下圖中鎖狀圖標為圖層鎖定開關，單擊此圖標可循環地鎖定或解鎖圖層。

只有在解鎖的情況下才能對圖層進行編輯，如果不希望某個圖層上的圖形被意外刪除或編輯，就可以將此圖層鎖定。

3、修改圖層顏色

可能您會有這樣的疑惑：不是說圖層是透明的么，怎么會有顏色？其實，這里指的是圖層上部分對象的顏色，而并非圖層本身的顏色。至于為何說是“部分對象”，您將會在“利用圖層控制對象屬性”一節中找到答案。

下圖中光標指示的“色塊”是圖層顏色修改按鈕，此外，該“色塊”還指示了對應圖層所使用的顏色。

單擊“色塊”后，會彈出顏色選擇面板，在面板上選擇相應的顏色，單擊“確定”按鈕，即可完成圖層顏色的修改。

4、修改線型和線寬

線型和線寬的修改方式與顏色類似，在此不再贅述，讀者可自行探索！

至于顏色、線型、線寬的作用后面還會單獨介紹，這里就不再細講了。

總結：

對于初學者來說，不太容易體會圖層帶來的好處。圖層作為一個管理工具，是管理圖形顏色、線型、線寬、打印的重要工具，在圖形編輯過程中，合理利用好圖層的開關、鎖定，也會有效提高操作效率，圖層的凍結也是一個非常重要的工具，可以用于排圖打印，這里沒有講，有興趣的可以查閱CAD幫助和相關資料了解一下凍結的作用。初學者可以打開一張有圖層的圖紙，嘗試一下開關、鎖定、修改顏色、線型等操作，也可以自己新建幾個圖層，然后分別設置成不同顏色，然后切換不同的當前層后繪制一些簡單圖形后嘗試上述功能。
