網上有不少人問類似問題：為什么在CAD中點坐標我輸入的是4682408669，62903003699，但在狀態欄中坐標卻卻顯示成了4.6824E+10，6.2903E+10? 面積算出來顯示是5.32E+21，這個怎么變成正常的數字顯示??？還有視圖的中心和坐標也顯示成了8.3780E+16這樣的數字是怎么回事？等等諸如此類的問題，這個問題通常初學者問得比較多。

一些初學者以為是哪兒設置出了問題導致顯示這樣的結果，其實這些數據并沒有錯，只是CAD換了一種數字的顯示方式，使用了科學計數法，E+16就表示10的16次方，就是這個數字是個16位數。

CAD到底在什么狀態下會將數字用科學計數法來顯示呢？

這個在不同的地方顯示是不一樣的，如圖所示。

在底部狀態欄顯示的坐標長度顯示是12位，當數字位數，其實應該說數值的字?jǐn)?shù)（小數點前后的數字+小數點）超過13個時，就會顯示科學計數法。動態輸入顯示極軸時顯示的數值長度也只能有12位。
特性面板和動態輸入的坐標輸入框中則可以顯示16位，這個跟狀態欄又有所不同，也就是可以一直顯示到小數點前16位，如果前面位數比較多，小數點后面的數字會被擠掉，也就是大于1E+16以上的數字才會顯示為科學計數法。
查詢LI所列出的圖形參數也有類似的限制，只是不同版本限制不同，低版本有的是13位，但到了高版本也變成跟特性面板類似的16位了。
其他CAD軟件的限制也不相同，比如浩辰CAD就可以在狀態欄顯示16位，所以到底限制多少位你可以試一下就知道了。

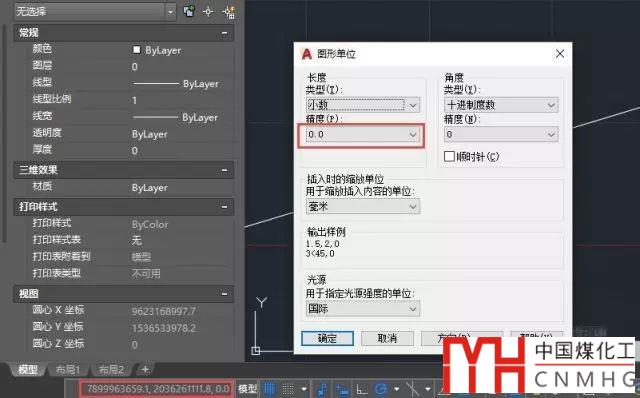

4682408669，62903003699這樣的坐標只有10位，為什么在狀態欄也會顯示成科學計數法呢？其實很簡單，就是小數點后保留的0太多了，只需要輸入U(xiǎn)N回車，打開單位對話框，將精度設置為保留小數點后一位，這樣的數字就不會顯示成科學計數法了。

CAD中單位應該如何設置？CAD的單位到底有沒有用？

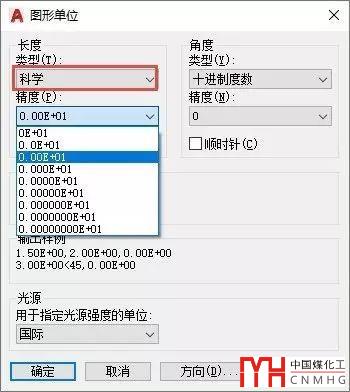

除了因?yàn)槲粩?shù)或字?jǐn)?shù)超過限制被動顯示成科學計數法外，如果需要的話，我們可以主動設置為顯示科學計數法，在單位UN對話框中將單位設置成“科學”，所有數值就會都用科學計數法來顯示，如下圖所示。

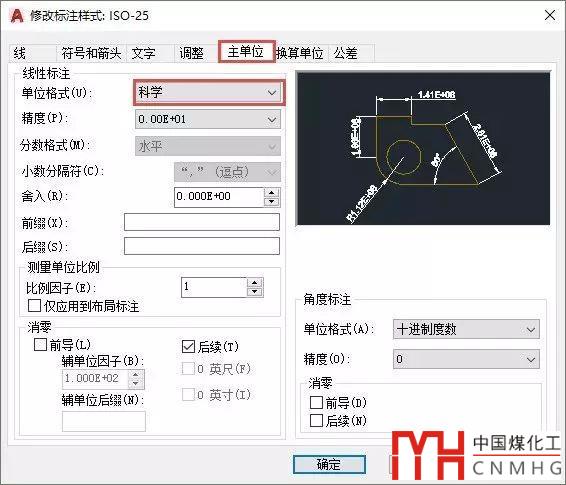

單位對話框中設置的是圖中各處顯示數值的單位，標注并不受這個單位的控制，標注默認也可以支持16位，大于1E+16后就會用科學計數法顯示，不過這樣的數值在常規繪圖中不會遇到。當然，如果需要的話在標注樣式的主單位選項卡中我們也可以直接將單位格式設置為科學計數法。

每日一貼——CAD設置標注樣式的基本操作

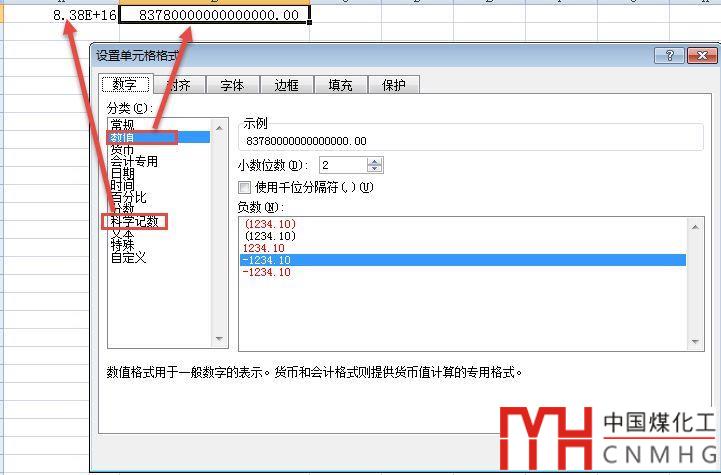

如果坐標或數值大到一定程度顯示成科學計數法，在CAD中無法通過修改設置讓他們顯示成常規格式，但這并不影響這些數值的使用，無論是用數據提取或直接復制粘貼數值到EXCEL表里，可以通過設置單元格的數字格式，將科學計數法轉換成普通的數值格式，如下圖所示。

當數值顯示為科學計數法的時候不要覺得奇怪，更應該注意的是這么大的坐標是否是你需要的。

如果這個坐標看上去不正常，比如圖形或視圖坐標坐標值達到10的30次方甚至10的99次方，這時就不簡單是數值如何顯示的問題了，是圖紙出了問題，圖形遠離了坐標原點，或者遠離坐標原點的位置有多余圖形，這樣的圖紙中CAD的圖形繪制和編輯都會出現一些異常，需要想辦法去處理。
