某項目裝置有1臺反應器，球形封頭上連接了一個DN850的偏心工藝接管。接管與球形封頭連接結構簡圖如下。

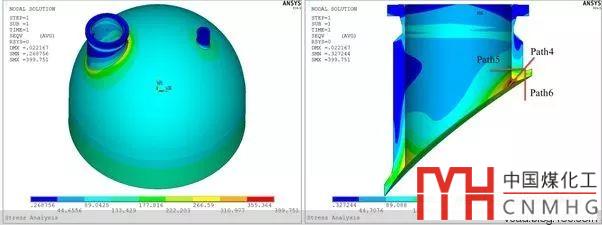

一開始沒有進行局部應力分析，設備完成后，由于配管專業返回的管道載荷較大，在進行有限元分析時，接管與設備連接處無法通過應力強度評定。造成以上問題的原因是配管專業返回管道載荷有一定的滯后，而且管道載荷較大，設備在制造廠已經基本成型；設備設計者在設計時，對接管外載荷估算不準確，接管的開孔補強裕量留的偏小。

由于該設備在制造廠已經基本成型，只能通過在不改變?cè)瓉?lái)結構的情況下，對結構局部進行優化以滿足應力強度要求。

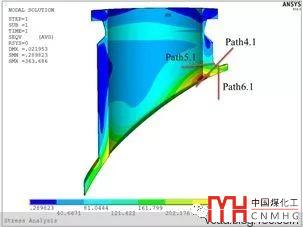

通過有限元計算與制造廠溝通，對接管與殼體連接處的外壁倒角適當增加，接管應力通過了強度評定。

經驗：

1、上述設備通過優化倒角降低應力，進而使結構通過應力強度評定；

2、如果還不行，可以通過在接管上增加支撐扁鋼的方法，加強接管，從而使局部應力重新分布，達到降低最大應力的效果。

3、對設備的工藝接管進行補強計算時，需要留有足夠的裕量，為了安全起見，可以將焊縫金屬截面積不計入補強面積。

4、設計者可以根據SH/T 3074-2007標準《附錄D：開口接管外載荷校核》取相應管道外載荷進行計算。
