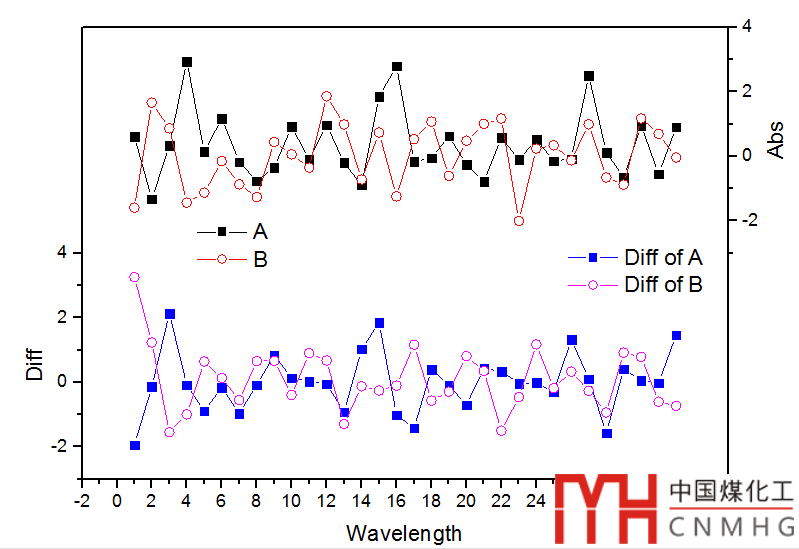

上下錯落的雙Y軸圖3[Origin][Step-by-step tutorial]
時間：2020-08-07
來源：數據繪圖
瀏覽：
這樣的圖有三種繪制方法，使用Merge圖層（點我打開鏈接）的方法，使用DoubleY軸（點我打開鏈接）的方法，還有今天介紹的面板Stack方法
-

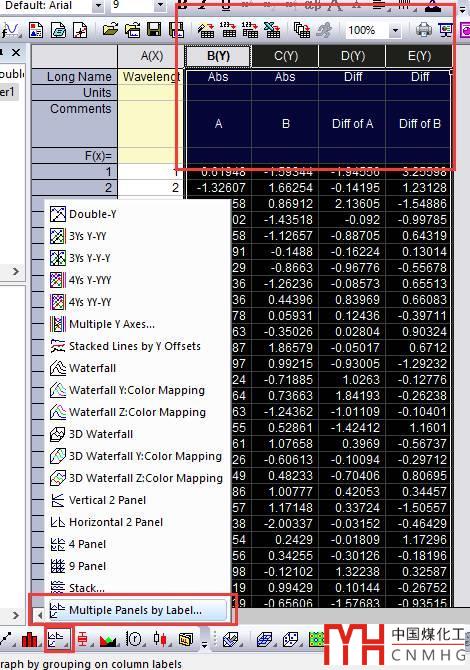

選擇數據，打開Multiple Panels by Labels 對話框
-

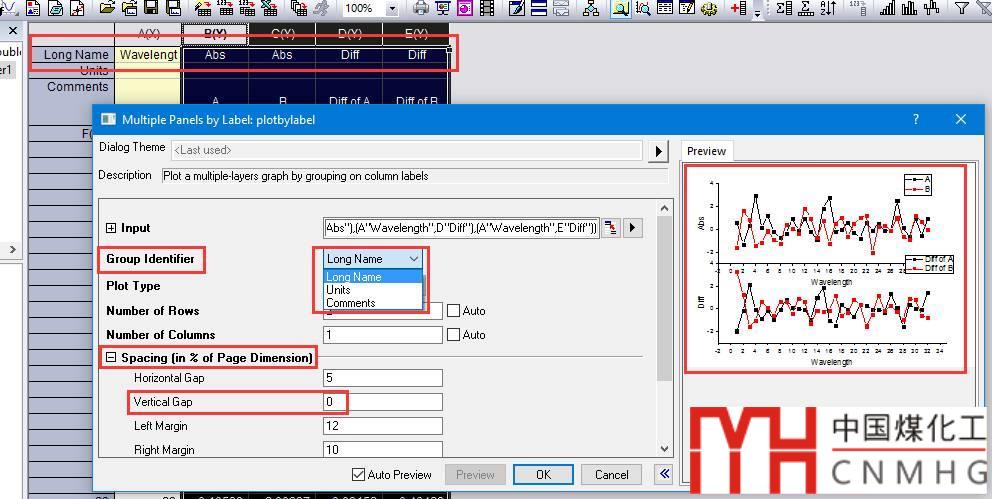

主要設置群組分類（Group Identifier）和圖形間隔（Spacing）
-
群組分類（Group Identifier）：用于決定圖形在Multiple Panels中的位置。根據源數據形式選擇，此處選擇Long Name
-
圖形間隔（Spacing）：Panel之間的間隔，此處將垂直間隔設為0
-

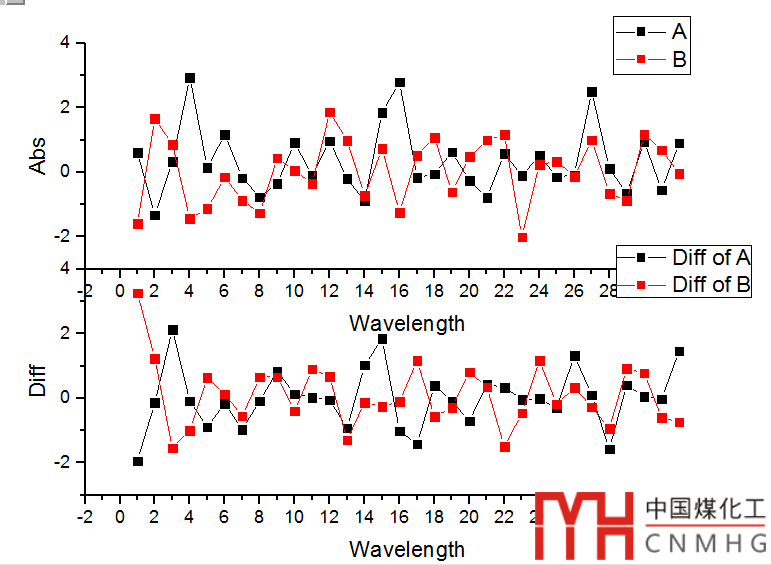

最后繪制的多面板stack的圖形
-
-
后續坐標軸格式的設置方法與Merge圖層（點我打開鏈接）方法中的第4步完全一樣，不再贅述
所用軟件：OriginLab OriginPro 2016 @Windows 10 pro。
