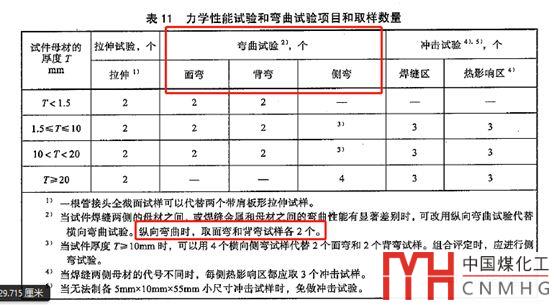

按GB/T 150.4的7.2.1規(guī)定，NB/T 47014為“法定“的焊接工藝評定標(biāo)準(zhǔn)。而按NB/T 47014的6.4.1.1彎曲試驗為焊縫試件的必檢項目。如標(biāo)準(zhǔn)的表11（下面的截圖）所示，焊縫彎曲試驗包括：橫向彎曲、縱向彎曲，還包括面彎、背彎、側(cè)彎，名目繁多呀。那么焊縫彎曲試驗，與此前我們介紹過的GB/T 713中的鋼板彎曲試驗有何異同呢？

《GB/T 713鋼板主要檢驗項目解析》

首先，兩者的試驗方法標(biāo)準(zhǔn)不同。焊縫的彎曲試驗主要按GB/T 2653進行。而鋼板的彎曲試驗按GB/T 232進行。

其次，試驗的目的不同。焊縫的彎曲試驗是為了檢驗焊縫試件各區(qū)（焊縫區(qū)、熔合區(qū)、熱影響區(qū)）的塑性和致密性（連續(xù)性、完好性），見《承壓設(shè)備焊接工程師培訓(xùn)教程》的8.2.5.2。而鋼板的彎曲試驗是為了考察其冷彎加工性能。

第三，合格指標(biāo)不同。按NB/T47014的6.4.1.6.4，焊縫彎曲試驗的合格指標(biāo)為：試樣彎曲到規(guī)定的角度后，其拉伸面上的焊縫和熱影響區(qū)內(nèi)，沿任何方向 不得有單景長度大干3mm的開口缺陷。

而按GB/T 232的8.1，鋼板的彎曲試驗，應(yīng)試樣彎曲外表面無可見裂紋方為合格。

第四，鋼材的彎曲試驗要求橫向取樣，即垂直于軋制方向取樣，通常長度方向為軋制方向。

而焊縫的彎曲試驗的取樣花樣就比較多了，包括：

a）試件焊縫軸線與彎曲試樣縱軸垂直時的彎曲稱為橫向彎曲；

b）試件焊縫軸線與彎曲試樣縱軸平行時竹彎曲稱為縱向彎曲；

c）試樣的受拉面為焊縫正面的彎曲為面彎，具有較大焊縫寬度的面稱為正面，當(dāng)兩面焊縫寬度相等，則先完成蓋面層焊縫一側(cè)為正面；

d）試樣受拉面為焊縫背面的彎曲為背彎；

e）試樣受拉面為焊縫橫截面的彎曲為側(cè)彎。

彎曲試樣也就據(jù)此分為五種：橫向面彎試樣，橫向背彎試樣，橫向側(cè)彎試樣，縱向而彎試樣和縱向背彎試樣。注意，沒有縱向側(cè)彎。

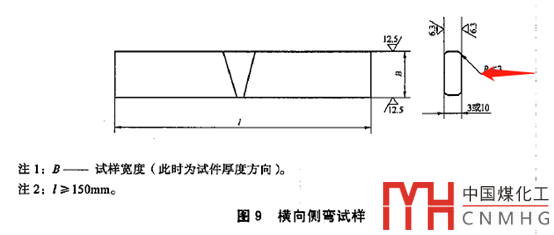

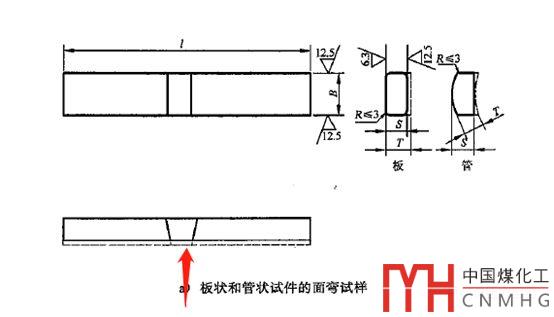

彎曲試樣也就據(jù)此分為五種：橫向面彎試樣，橫向背彎試樣，橫向側(cè)彎試樣，縱向而彎試樣和縱向背彎試樣。見下面幾個截圖。注意，沒有縱向側(cè)彎。
