在CAD中有時需要讓文字的方向跟圖形保持一致，因此需要對文字進行旋轉。我們可以在輸入文字后再用旋轉ROTATE命令調整文字方向，也可以在輸入文字的時候直接設置文字的方向。

CAD圖紙打開文字顯示成問號或不顯示怎么辦？

CAD的文字樣式、字體、字體樣式、大字體之間是什么關系？

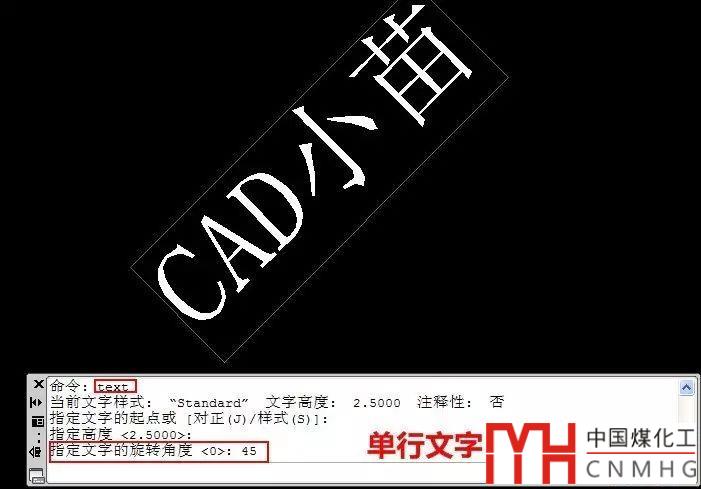

在輸入單行文字時，命令行會提示我們輸入字高和旋轉角度，如果我們隨意操作，可能文字高度和角度會跟我需要的不一樣，因此大家會比較關注命令行提示，出現字高和旋轉角度提示的時候，可以直接空格使用默認值，或者輸入我們需要的數字，如下圖所示。

注意：如果當前的文字樣式中設置了文字高度，單行文字就不會提示字高，而會直接提示文字的旋轉角度。

創建多行文字時首先讓我們指定文本框的第一個角點，指定后我們一般習慣性地指定另一個角點。如果這么操作，就只能定義水平的文本框，文字的方向也只能是水平方向。如果在創建多行文字時注意看命令行提示，當指定完第一個角點后，命令行的提示如下：

指定對角點或 [高度(H)/對正(J)/行距(L)/旋轉(R)/樣式(S)/寬度(W)]:

雖然默認選項是指定對角點，但我們還可以通過輸入?yún)?shù)來設置文字高度、對齊方式、行距、旋轉角度、樣式和寬度。這些參數其實大部分都可以在多行文字編輯器里去設置，例如字高、對齊方式、行距等，但旋轉角度似乎只能在命令行進行設置。

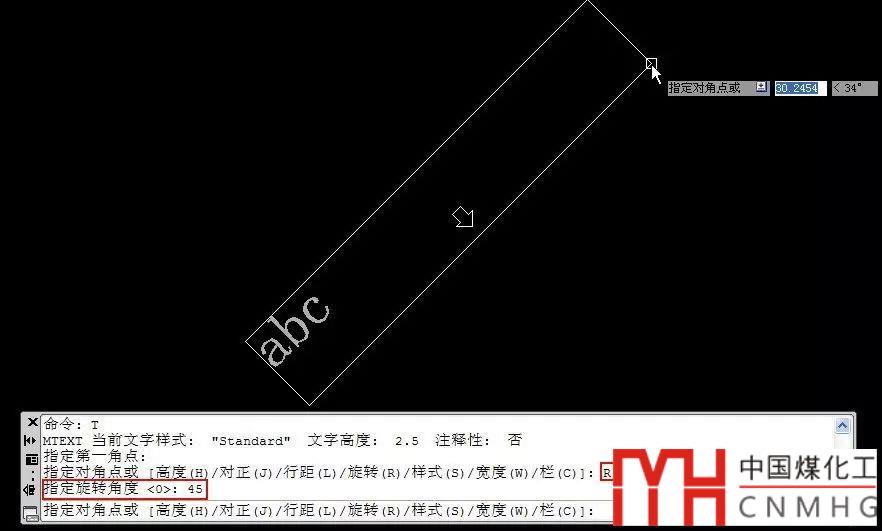

輸入R選項，就可以輸入多行文字的旋轉角度，比如輸入45后回車，再定位另一個角點，我們可以看到文本框已經被旋轉了45度，如下圖所示。

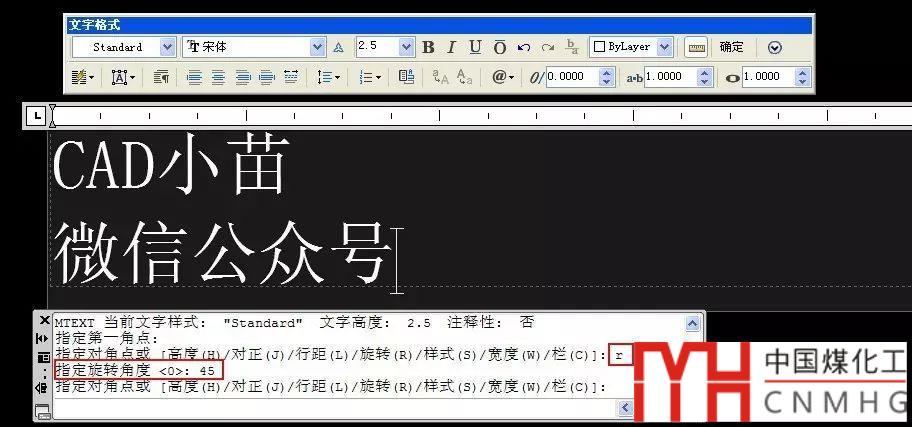

在確定另一個角點后我們就可以輸入文字，如果旋轉角度比較大，為了方便我們編輯，在輸入文字時，軟件會自動將文字變成水平方向，如下圖所示。

CAD的多行文字編輯器中的WYSIWYG是什么意思？

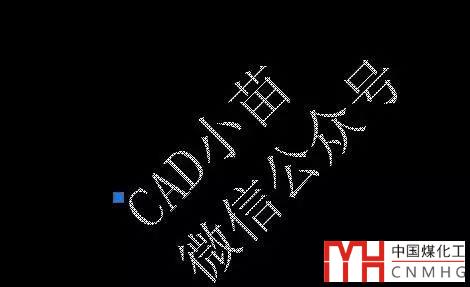

輸入完文字后，文本的顯示就會恢復成傾斜狀態，如下圖所示。

當然如果你覺得在創建文字的時候不清楚應該設置什么角度，或者覺得設置旋轉角度麻煩，也可以創建文字后再去旋轉他，這取決于你的喜好和當時繪圖的已知條件。

此技巧適用AutoCAD、浩辰CAD等類似的CAD軟件。
