MS Excel：山峰柱形圖【數據繪圖】

時間：2020-08-07 來源：數據繪圖瀏覽：

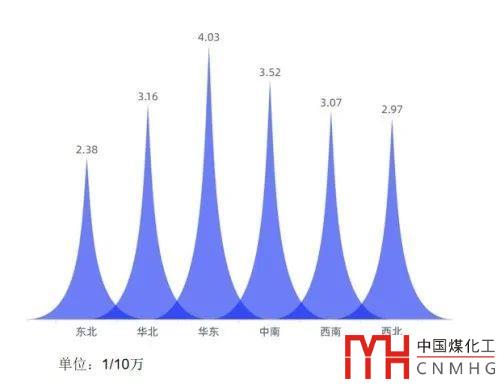

圖片來源：南方都市報

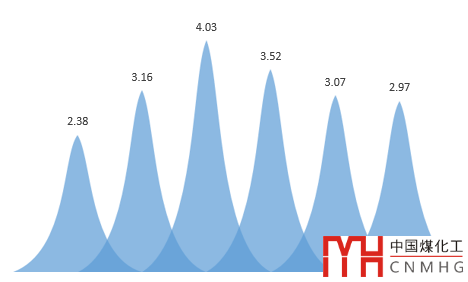

示例圖形叫山峰柱形圖，和柱形圖類似，只是柱子的形狀變了，像山峰一樣而得名。

微信信息【有啥圖啥】已經分享了這個圖形，山峰柱形圖：部分地區ICU床位與人口占比 | 有啥圖啥?？梢允褂?strong>MS Excel或者PPT來繪制這個圖形。

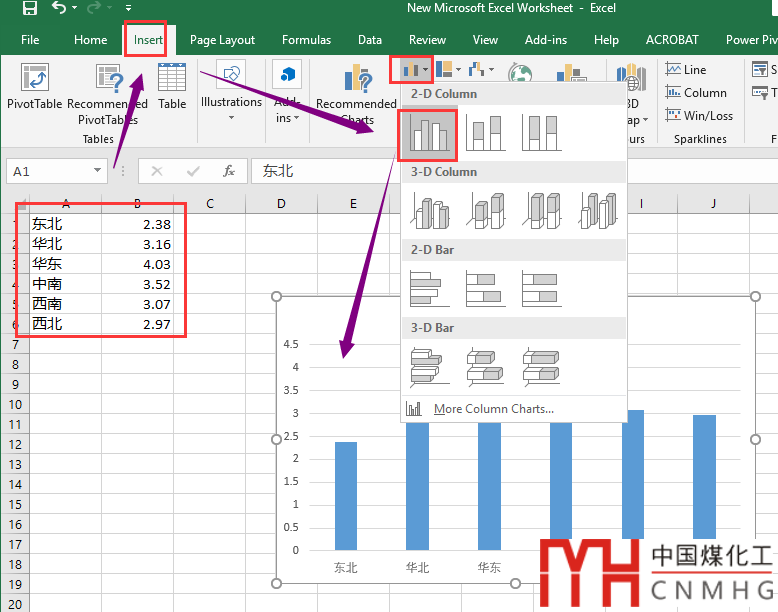

數據如圖所示，XY兩列。
選中兩列數據，插入柱形圖。

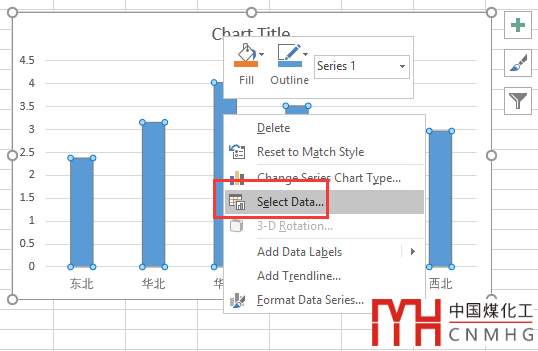

右擊圖形，選擇Select Data Source。

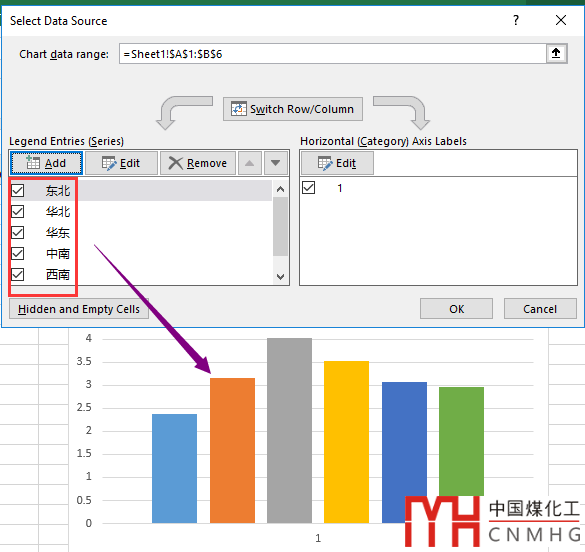

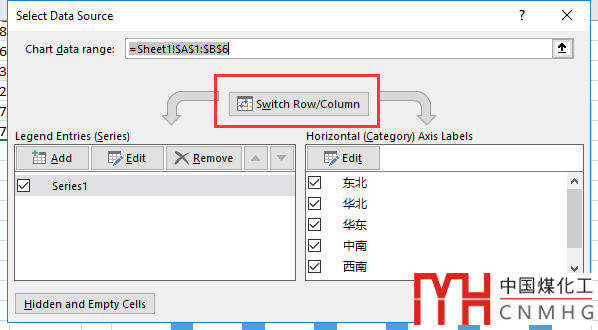

點擊Switch Row/Column，將圖形的數據轉換為多個系列（Series），目的是為了后續能夠?qū)崿F(xiàn)不同山峰的疊加顯示。

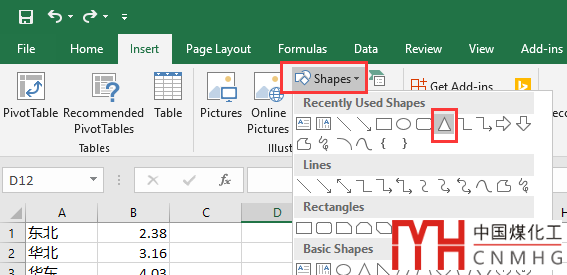

【關鍵步驟】使用插入菜單中的Shapes工具，插入一個三角形。

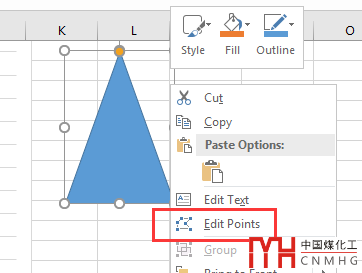

右擊三角形，選擇Edit Points，手動修改三角形的形狀，得到“山峰”的形狀。

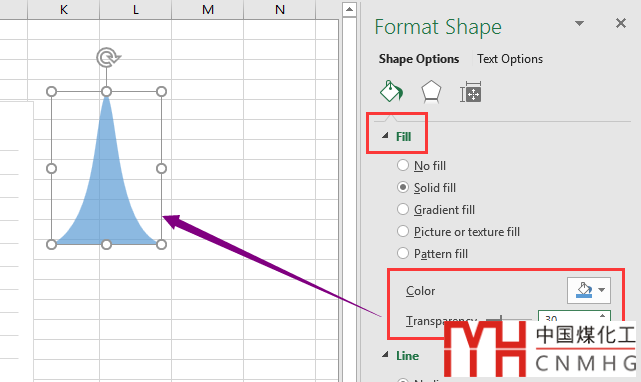

設置“山峰”的顏色、透明度等，為了顯示疊加的效果，需要設置透明度。

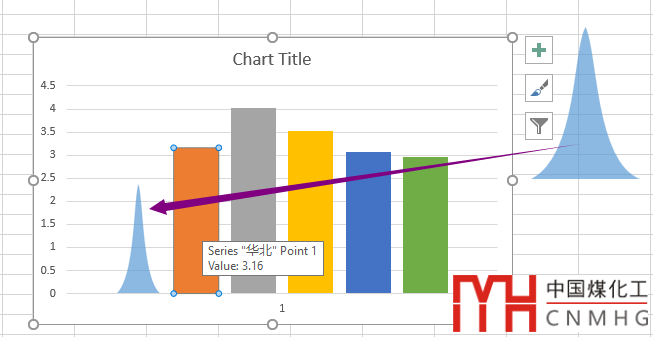

又到了Ctrl+C，Ctrl+V的時間，使用Ctrl+C復制修改好的“山峰”，再選中柱形圖中的一個柱子，使用Ctrl+V黏貼到當前柱子上。

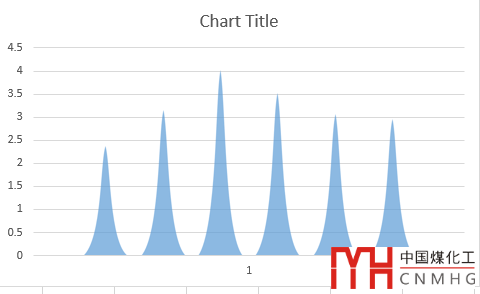

依次選中圖形中的柱子，使用Ctrl+V黏貼到當前柱子上。這時，每根柱子都變成了“山峰”的形狀，但顏色等格式也變了。
選中其中一個“山峰”，右擊打開Format Data Series，將Series Overlap設為50%，將Gap Width設為0，這就實現了疊加的效果。如果前面不將數據轉換為多個系列（Series），不能進行此步操作。

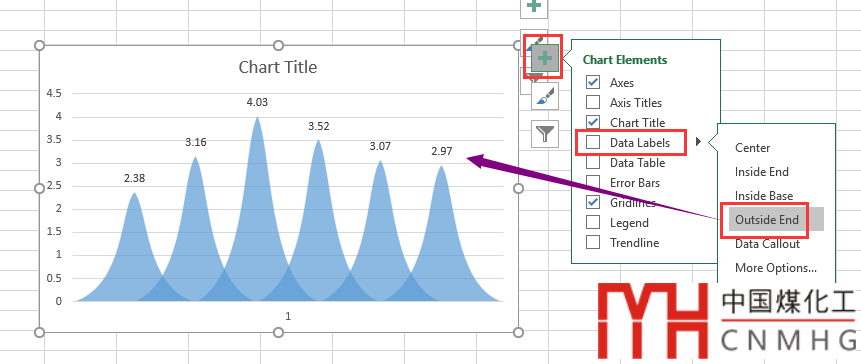

選中圖形，點擊右上角的加號，展開Data Labels，選中Outside End，添加標簽。
進一步地進行格式設置，比如去掉坐標軸等，完成圖形的繪制。
