昨天有人在群里問為什么填充沒有面積，卻很多人也覺得比較奇怪，其實這種情況并不少見，之前已經遇到過兩種情況，當時也在信息里發了文章，不過我研究了一下，還不止之前遇到的這兩種情況，覺得有必要總結一下，大家以后在填充的時候可以注意一下，避免出現這樣的問題。

為什么很簡單的CAD填充卻沒有面積特性？

為什么有些填充查詢不到面積？

一、邊界自相交

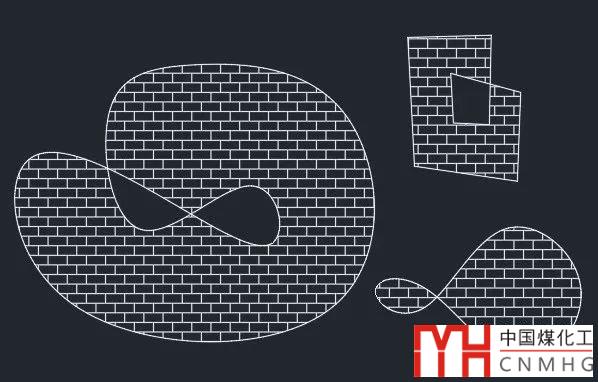

如果邊界是自相交的多段線或樣條曲線，無論采用拾取點或選擇對象的方式來創建填充，這些填充都會沒有面積，如下圖所示。

上面這些封閉的多段線和樣條曲線作為填充邊界的時候，無論采用拾取點或選擇對象的方式創建填充，這些填充都沒有面積。

上面例圖中這些圖形的自相交現象非常明顯，但很多時候我們選擇填充邊界線的自相交現象并不明顯，甚至根本看不出來，需要對局部放大才能看出來，所以如果你的填充邊界是單條封閉的多段線，出現沒有面積特性的時候就依次放大每個頂點檢查一下。

CAD圖案填充拾取點和選擇對象的有什么區別？

二、邊界不封閉

之前網友發過來圖紙中，看起來很簡單的矩形填充卻沒有面積屬性，重新生成填充邊界，發現不是完整的多段線，確實四條線，最后發現填充邊界并沒有封閉。

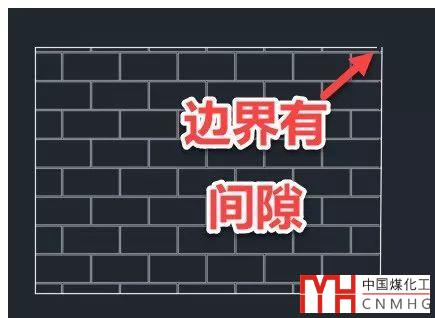

當填充邊界有細小的間隙，但使用選擇對象的方式填充的時候，填充就會沒有面積，如下圖所示。

三、邊界有重疊的線

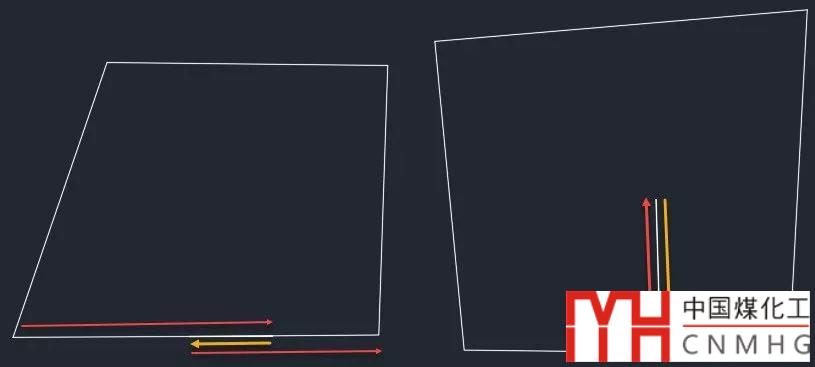

填充邊界自相交、間隙雖然有時候不明顯，但對線的頂點局部放大還是能找出來的，但有時圖形看起來很正常，但填充卻沒有面積，這時候就需要檢查一下邊界是否有重疊現象了，例如下面這樣的圖形。

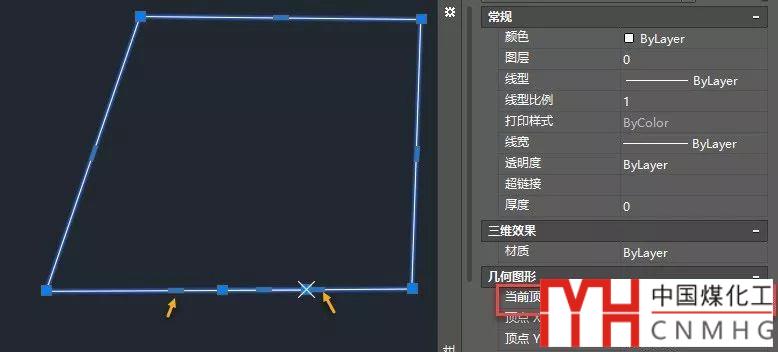

在CAD高版本中，圖形重疊部分還能看出來，線看起來比其他地方粗一些，低版本則完全看不出來，重疊的情況很難發現，我們可以打開特性面板，找到線的頂點編號，通過箭頭依次查看頂點的位置，就可以比較容易找出重疊的位置，如下圖所示。

除了依次查看頂點位置外，通過查看多段線夾點也能看出一些端倪，例如上圖中有些中點明顯不在相鄰兩個端點的中間位置，這也說明存在重疊。

如果邊界是這種狀況，使用選擇對象的方式填充，填充也會沒有面積。遇到這樣的情況，可以手動刪除多余的夾點，也可以用消除重線來處理一下邊界線。

CAD繪圖時圖形重合或重疊怎么辦？消除重線(overkill）

四、填充區域中有多余的線

有時在填充區域內有其他線，這些線雖然不影響填充的形狀，但卻會可能導致填充沒有面積，這在之前的文章里也介紹過，比如畫兩個同心圓，中間畫一條直線，如果要填充兩個圓中間的區域，就會沒有面積特性，如下圖所示。

其實選中填充后，可以看出來，這條線也被記錄到填充邊界，其實也類似于自相交的效果。

遇到這種情況，可以用選擇對象的方式（只選擇兩個圓）來填充，當然也可以先建立邊界集（將直線排除在邊界集之外）再拾取點進行填充，總之不要直線參與填充的計算，這樣就不會有問題了。

上面是目前我能想到的幾種情況，比之前總結的全面一些，但也不敢保證覆蓋了所有的可能性。大家在繪圖或填充的時候，盡量避免出現交叉、不封閉、重疊的情況，另外在填充時盡量將一些會干擾填充的線排除，這樣就能將填充沒有面積的情況減到最少。
