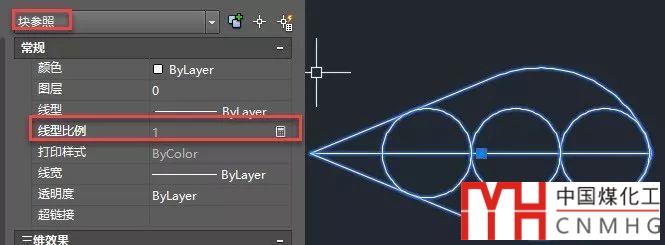

圖形的顏色、線型、線寬屬性可以設置隨層BYLAYER或隨塊BYBLOCK，因此圖層和圖塊也可以設置顏色、線型和線寬。但線型比例并不是基本屬性，圖形對象的線型比例只能通過全局線型比例或?qū)ο蟮木€型比例進行設置。有人問圖塊能不能設置線型比例，回答是不行，我們選中一個圖塊后打開特性面板（CTRL+1），可以看到雖然有線型比例參數，但無法修改，如下圖所示。

那已經做成圖塊了，怎么能調整圖塊內圖形的線型比例呢？方法有兩個：

方法一

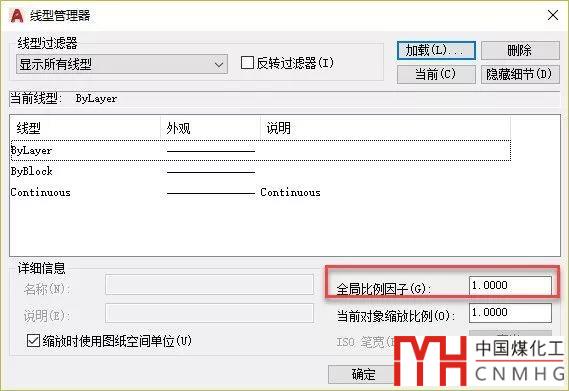

直接調整全局線型比例，輸入LTSCALE，回車，輸入新的全局比例，或者在線型資源管理器中設置，如下圖所示。

修改全局比例的時候，不光圖塊內的圖形的線型比例會變，其他圖形的線型比例也會改變。

為什么有時虛線顯示為實線？線型比例應該怎么設置？

為什么模型空間設置好的虛線到布局顯示為實線？

方法二

如果只想單獨修改圖塊內部圖形的線型比例，那只能雙擊用塊編輯或右鍵選擇在位編輯等功能編輯圖塊，進入圖塊后，選中圖形后在特性面板（CTRL+1）中修改圖形的線型比例，改好后保存圖塊即可。

如果有這種需求的人比較多的話，網上應該有類似修改圖塊線型比例的插件，可以搜一下試試。
