在CAD中畫完圖，除了打印到紙張上，經常會打印輸出成PDF文件提交給第三方，因此CAD跟PDF相關的功能也越來越多。CAD從很早的版本就提供了PDF打印驅動，到了高版本更是提供了多種PDF驅動。經常有人提出打印PDF相關的問題，之前的文章中也講過相關問題，這里將比較常見的一些問題簡單講一下。

每日一貼——CAD中如何輸出和輸入PDF格式

CAD圖紙轉換工具：DWF轉DWG，DWG批量轉PDF等

如何設置PDF打印設置選項

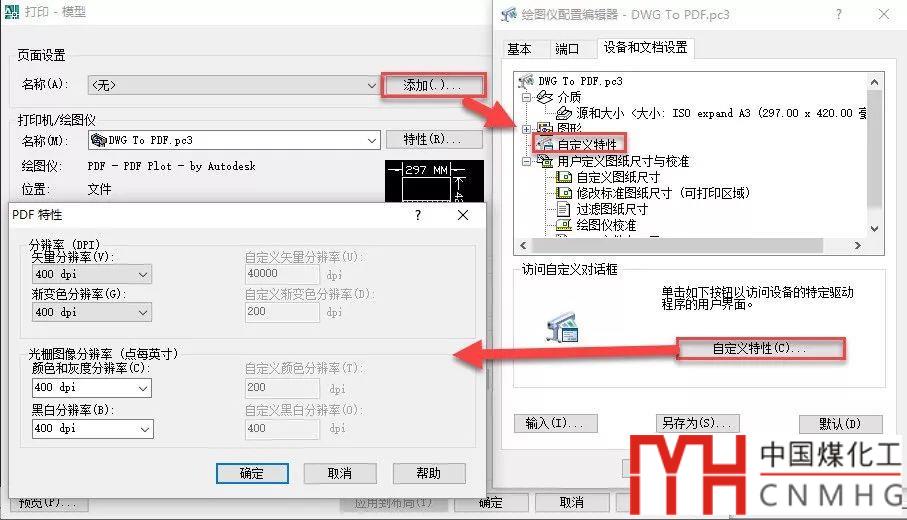

在AUTOCAD 2007版中就提供了PDF驅動，但選項只有分辨率設置，要設置選項，需要在打印對話框里點特性，然后在自定義特性對話框中點自定義特性項和按鈕才能打開選項，如下圖所示。

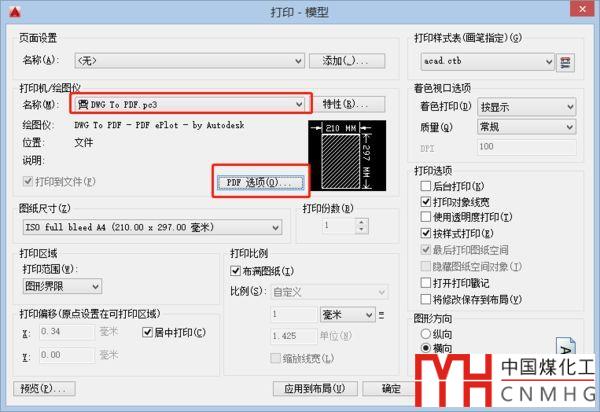

到了更高的版本后，比如在AUTOCAD 2018中，如果選擇了CAD內置的PDF驅動，在打印對話框里就會出現“PDF選項”，如下圖所示。

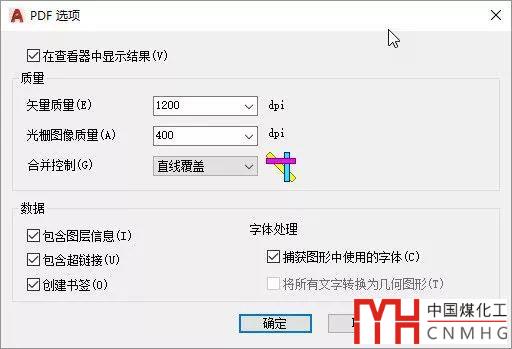

單擊“PDF選項”按鈕，就可以打開PDF選項對話框，如下圖所示。

將光標停留在選項上，會有提示，很多問題的答案在這里就可以找到。經常被問到的問題有下面幾個：

1、打印PDF時有些文字消失

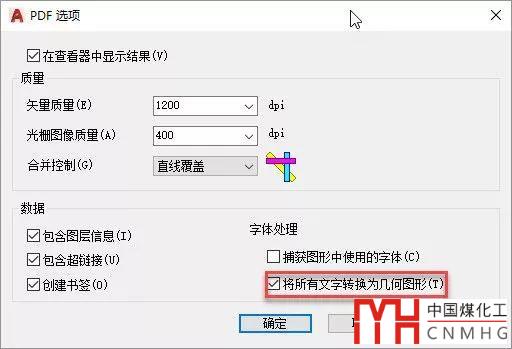

打印PDF時預覽正常，但打印出來文字卻消失或變化了，這個根源是字體的問題。但有時字體的問題在哪兒不太容易找，那就不用花時間找了，可以通過將所有文字打印PDF時轉換成幾何圖形就可以了，如下圖所示。

為什么CAD輸出PDF預覽正常但打印后文字變寬或消失了？

2、為什么PDF打印出來不清楚

如果是在CAD中繪制的圖形，打印到PDF后也是矢量圖形，但PDF的矢量圖形也是有分辨率的。如果CAD圖中有光柵圖像，打印時分辨率跟矢量圖形的分辨率是不一樣的，如果默認設置不滿足要求，那就在PDF選項中嘗試增加分辨率試試。

3、打印PDF能不能不帶圖層信息

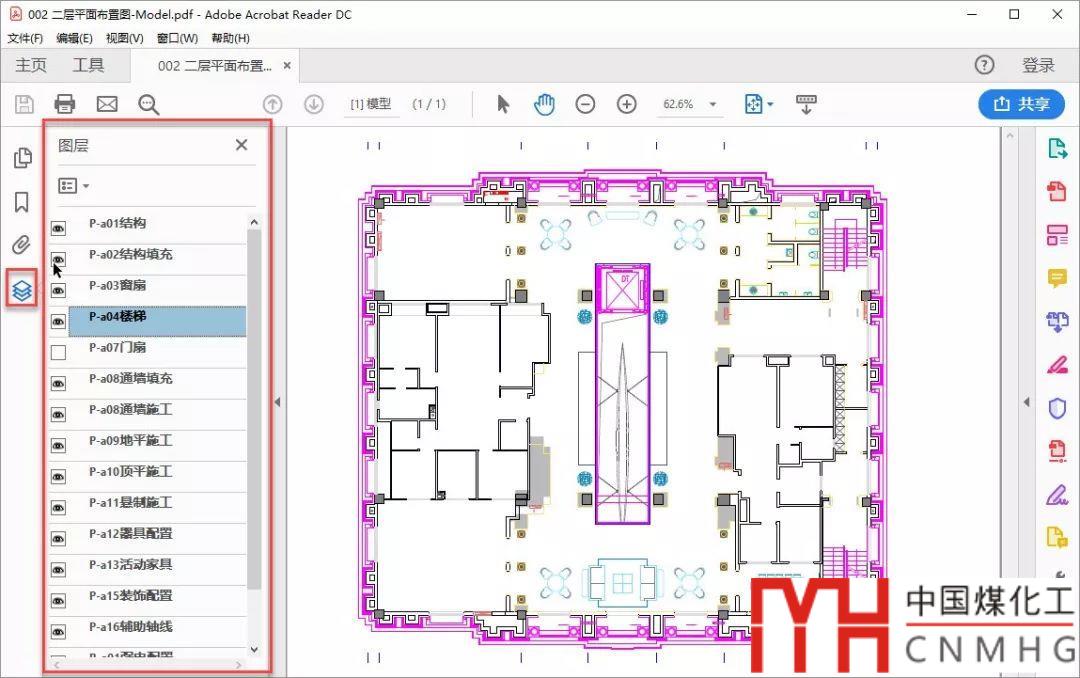

CAD正常輸出的PDF在PDF查看工具中是可以顯示圖層信息，并可以通過開關圖層來控制PDF圖紙的顯示，如下圖所示。

看過上面的選項對話框，答案不言自明了，只要取消勾選“包含圖層信息”，輸出的PDF文件就不帶圖層信息了。低版本CAD自帶的驅動以及一些其他軟件提供的PDF驅動直接打印出來就不帶圖層信息。

4、為什么打印PDF后直接在查看器中打開

PDF打印后就會在PDF查看工具或?yàn)g覽器中被打開，可以看到PDF打印的效果，但有人不需要這樣，那就只需要取消勾選“在查看器中顯示結果”。

5、為什么打印后右下角總是彈出提示框

每次打印PDF后右下角都會顯示一個提示對話框，如下圖所示。

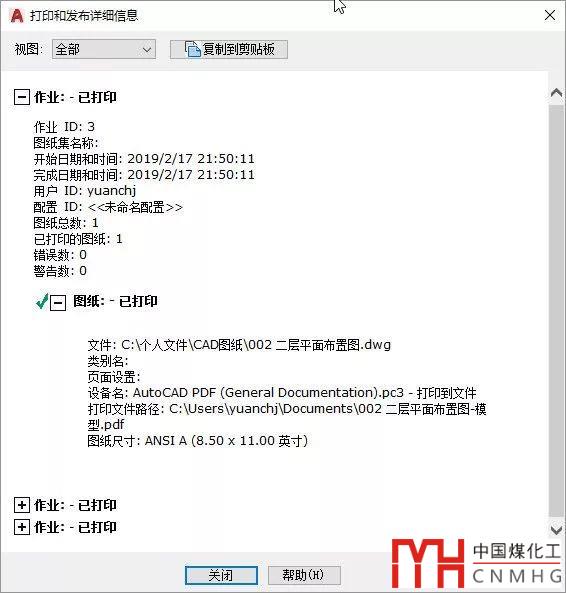

單擊“單擊以查看打印和發布詳細信息”就可以顯示打印的相關信息，如下圖所示。

這個不是專門針對PDF打印的設置，而是針對所有打印信息，這個只需要在底部狀態的打印發布信息顯示按鈕上單擊鼠標右鍵，取消勾選“啟動氣泡式通知”選項，再打印就不會彈出這個提示，低版本并沒有這個按鈕。

除了PDF選項，打印對話框或選項OP對話框的“打印和發布””選項卡中的一些選項也會影響PDF打印效果，這里就不再一一介紹了，可以看看之前發布的跟打印相關的其他文章。
