每天有不少網友在信息和QQ群問問題，這里將前一天比較有代表性的問題匯總一下，希望對大家有用!

一、如何在CAD中同時顯示兩張圖紙？

想同時顯示兩張圖紙，可能是要對比查看兩張圖紙，也可能是想從一張圖紙中將圖形復制粘貼到另一張圖中。

常規狀態下CAD圖紙是在圖形窗口中最大化的，要復制粘貼就需要切換圖紙，高版本添加了文件選項卡，在選項卡單擊文件名就可以輕松切換圖紙。

不過有時需要對比兩張圖觀察才知道要復制粘貼的內容，如果能同時看到兩張圖更方便一點。

其實這種操作也很簡單，CAD本身就提供了相應的功能，下面簡單介紹一下：

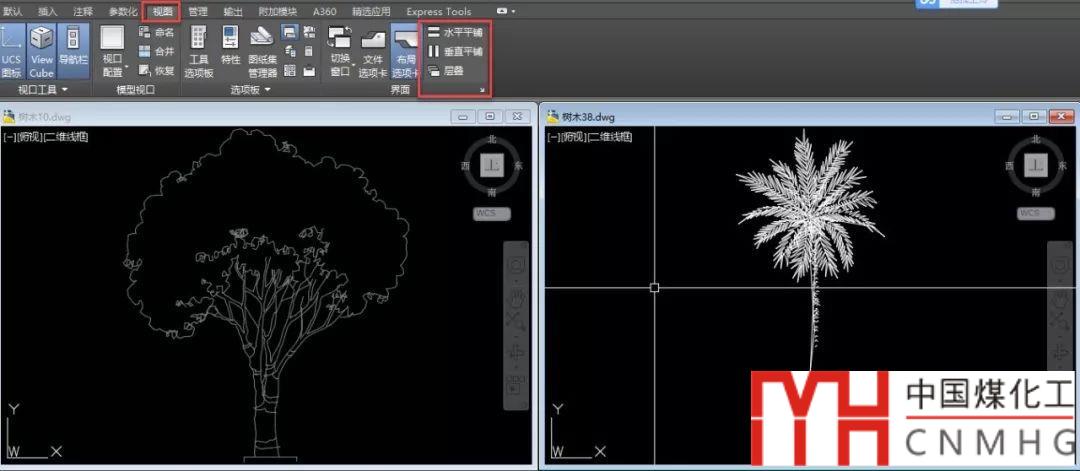

1、在“窗口”菜單或“視圖”面板選擇平鋪窗口，如下圖所示。

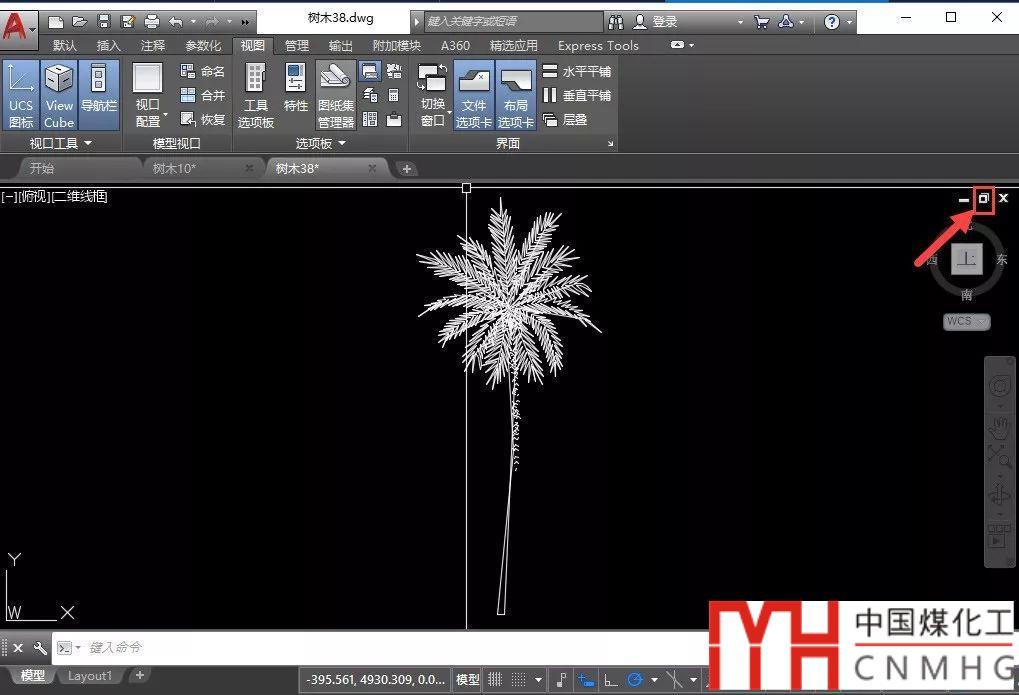

2、單擊“恢復窗口大小”按鈕將圖紙?jiān)O(shè)置浮動窗口后，自己手動排列，如下圖所示。

如果顯示菜單欄時，控制圖形窗口的這幾個按鈕會跑到菜單欄后面。

三、為什么這個填充沒有面積？

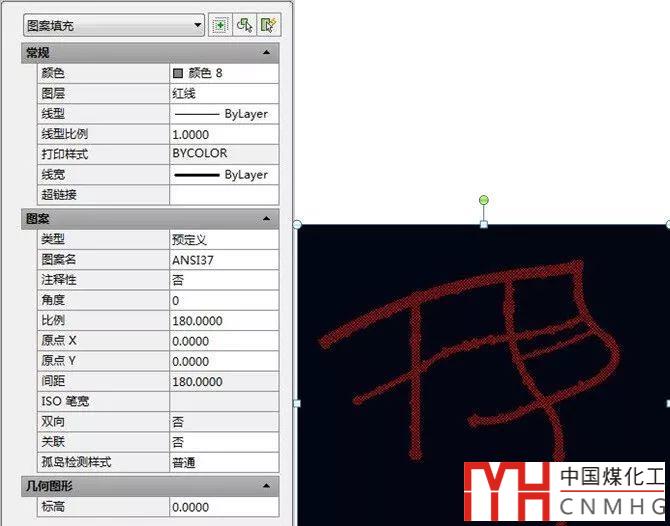

一般情況下，選擇一個或多個填充的時候，特性面板中都會顯示填充的面積參數，但有些填充無論是特性面板還是查詢LI時都沒有面積，這是為什么呢？

之前專門研究過這個問題，通常這種填充有中空區域且再創建填充時有一些橫穿一些區域的多余的線，要想驗證這一點，可以生成邊界后檢查一下。

詳細介紹請參看之前發布的相關文章。

為什么有些填充查詢不到面積？

為什么CAD填充生成邊界多出很多線？什么是孤島檢測？(修訂版)

每日一貼——CAD填充需要了解的重點問題之三（邊界篇）

--提示：下面是廣告，不是本文圖片--

三、如何實現定位粘貼？

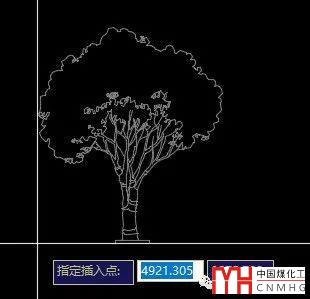

如果如果直接用CTRL+C和CTRL+V在兩張圖紙間復制粘貼圖形，粘貼時的基點自動被定位到復制圖形的邊界框的左下角點，如下圖所示。

如果粘貼的是上圖所示的圖形，想準確定位就不太容易了，只能先粘貼后到一邊，然后再移動定位。

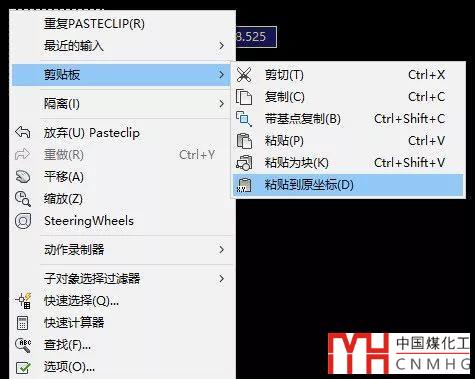

如果在復制粘貼的時候想準確定位，有兩種方法，用哪種方法取決于圖形的特點。如果兩張圖紙的坐標是對應的，希望將圖紙復制粘貼到原坐標位置，可以直接CTRL+C復制，粘貼時選擇“粘貼到原坐標”即可，這個命令沒有快捷鍵，只能到菜單、命令面板或右鍵菜單中選命令，或者輸入完整的命令PASTEORIG。

如果想利用兩張圖紙上的參考點來定位復制粘貼的圖形，就不能用復制CTRL+C，就需要用帶基點復制CTRL+SHIFT+C，在原圖中復制時指定一個基點，然后在目標圖紙中直接用粘貼CTRL+V，定位到正確的插入點即可。

CAD中剪切和粘貼相關的命令

CAD圖紙無法復制粘貼的解決辦法？

復制粘貼時提示此操作不允許使用新的AEC對象怎么辦？

四、命令行文字如何改成橫向顯示？

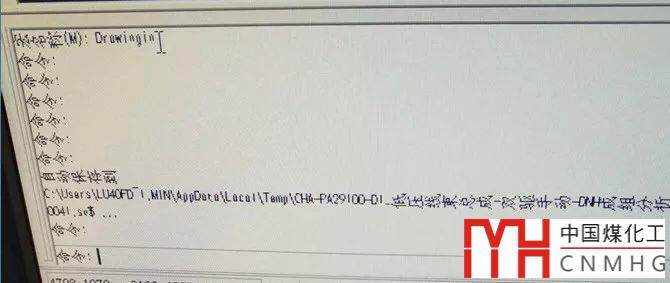

命令行文字方向不對，如下圖所示。

CAD命令行的字體是可以設置的，WINDOWS的字體有兩種，一種是常規的用于橫向文字，一種是用于豎向排列文字的，這種字體名稱前面帶一個@號。這種情況就是將字體設置成了@的字體，如果字體被設置成了不支持中文的字體，命令行還會顯示為亂碼。

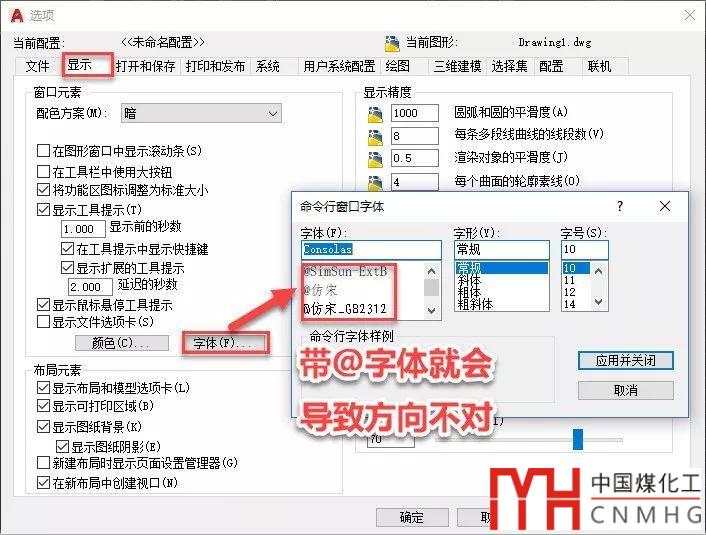

解決辦法就是到選項對話框里將命令行字體設置成常規字體，不同版本字體設置位置不一樣，低版本按鈕直接叫“命令行字體”，高版本的按鈕就是“字體”，如下圖所示。

之前文章鏈接：

命令行文字顯示不正常怎么回事？

上面是今日網友問的幾個比較有代表性的問題，因?yàn)橹拔恼轮卸贾v解過類似問題，這里簡單講解并附上相關文章鏈接，希望能幫大家更容易找到答案。

以上技巧適用于AUTOCAD及浩辰CAD等類似軟件。
