圓筒軸向壓應力由以下三部分產生：
3）風載、偏心質量、水平地震力引起的彎矩。
要求以上三部分應力之和，即σ1+σ2+σ3≤許用軸向壓應力[σ]cr。
簡便起見，標準將彎矩產生的彎曲應力與軸向載荷產生的軸向應力同等看待，只是適當將風載荷計算中的體型系數K1適當放大。
NB/T47041-2014《塔式容器》的7.9.2規定，許用軸向壓應力[σ]cr=min{KB，K[σ]t}。
1）K為載荷系數，按NB/T47041之7.1的規定取1.2。
這是源于GB/T150.1的4.4.4條：當?shù)卣疠d或風載與其他載荷組合時，允許元件的設計應力不超過許用應力的1.2倍。
根據許用應力的定義有：K[σ]t=1.2[σ]t≤ReL/1.5，即[σ]cr≤K[σ]t≤ReL/1.25，也就是說設計中將圓筒中的壓縮應力控制在材料的屈服強度以下，避免筒體出現塑性變形。
3）B為外壓應力系數，單位MPa。
按NB/T47041之4.3.4的規定，B由所允許的最大應變A=0.094δe/Ro查GB/T150.3相應的外壓應力曲線圖（A-B曲線）確定。

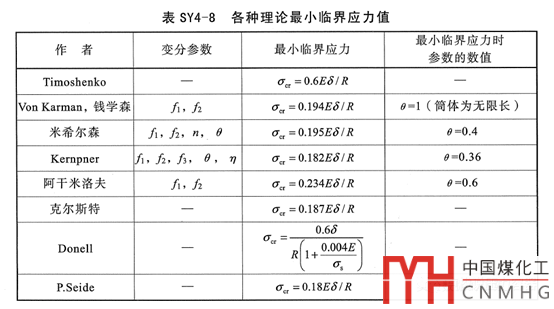

對于彈性失穩（即A-B曲線的斜線段）有：B=2AEt/3，將上述A計算式代入有B=0.0626Etδe/Ro，大致相當于Timoshenko（鐵木辛柯）小撓度理論解（見下面的標準釋義截圖）取安全系數10.0，也近似相當于Kernpner（凱譜涅爾）大撓度理論解取安全穩定系數3.0。
A-B曲線包括彈性失穩和非彈性失穩。但只有當軸向應力大于材料的彈性極限（或屈服強度），圓筒才會出現非彈性失穩。對于塔器來說，標準要求其軸向應力不應大于屈服強度，見上面的2）。
以上討論的是塔器的局部失穩，對于細高塔（H/D>63.5，見塔器標準釋義）還可能存在類似于細長桿的失穩，也就是歐拉失穩。對于歐拉失穩，NB/T47041認為H/D這么大的塔少見（見標準釋義的P78），而沒有給出計算方法。

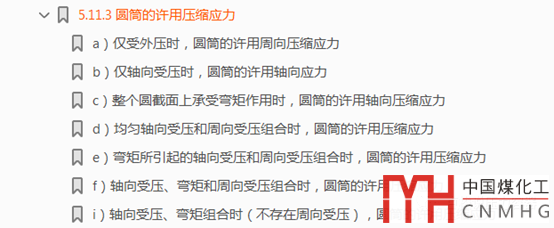

不過，新的“壓力容器-分析設計”標準（征求意見稿）在其第3部分“典型受壓元件及結構”的5.11.3一節中（見下面的書簽截圖），給出了不同載荷組合下圓筒的局部失穩、柱狀失穩時的許用軸向壓縮應力，可供參考。這部分內容應該是來自ASME VIII-2的4.4.12 Combined Loadings and Allowable Compressive Stresses。
參考文獻：
[1] 王者相. 軸向載荷作用下薄壁圓筒體臨界應力計算的新方法[J].
[2] 曾慶勛. 關于改進塔類設備失穩臨界應力計算方法的建議[J].
