Origin(Pro)的繪圖功能：繪制帶誤差棒（Error Bar）的圖形

時間：2020-08-11 來源：數據繪圖 瀏覽：

Line，Scatter，Line+Scatter，Bar/Column等圖形都可以添加誤差棒（Error Bar）。



1
設置誤差棒的數據列

將統計分析后的SD或者SE設為Y軸的誤差：右擊所在的欄，選擇Set As->Y Error



2
繪制帶誤差棒的圖形

  1. 繪制圖形時，如果只選擇Y數據所在列，而不選則YError所在的列，繪制的圖形不帶誤差棒（Error Bar），如果一起選擇，繪制的圖形這帶有誤差棒（Error Bar）

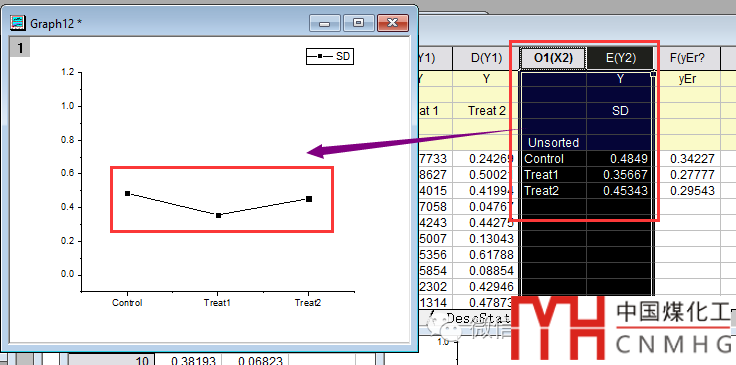

    1. 不選YError

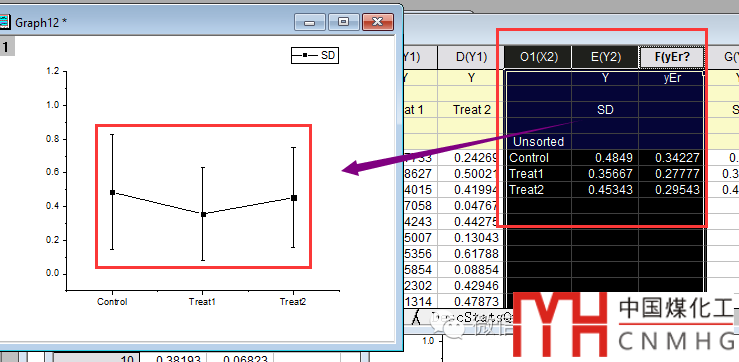

    2. 選擇YError

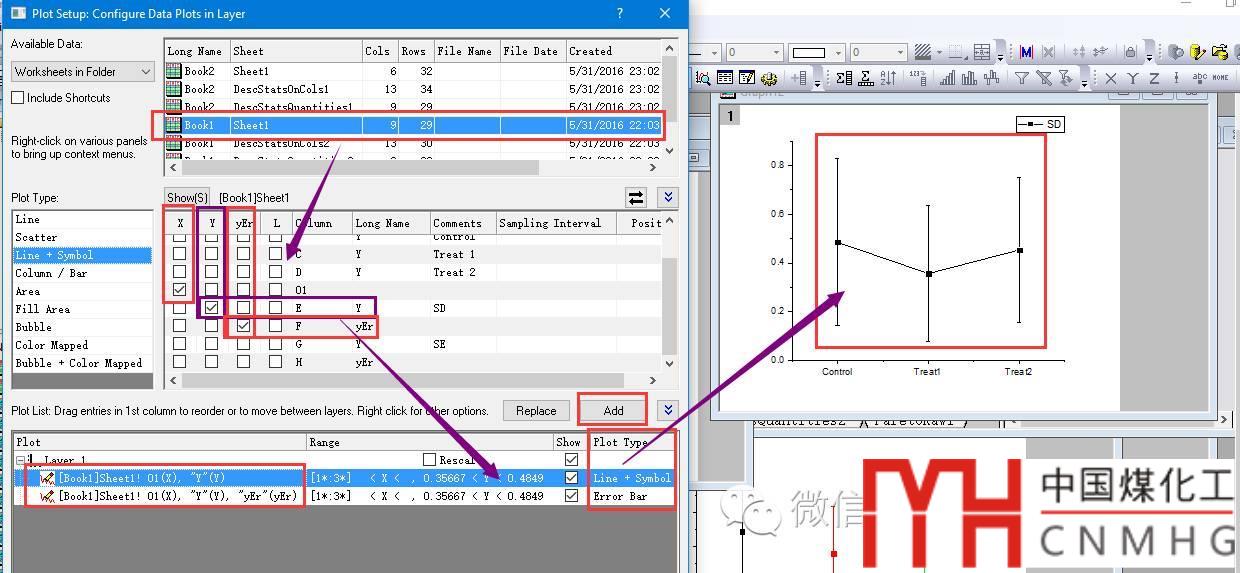

  2. 使用Plot Setup或者Layer Contents也可以給圖形添加誤差棒



  3. 示例

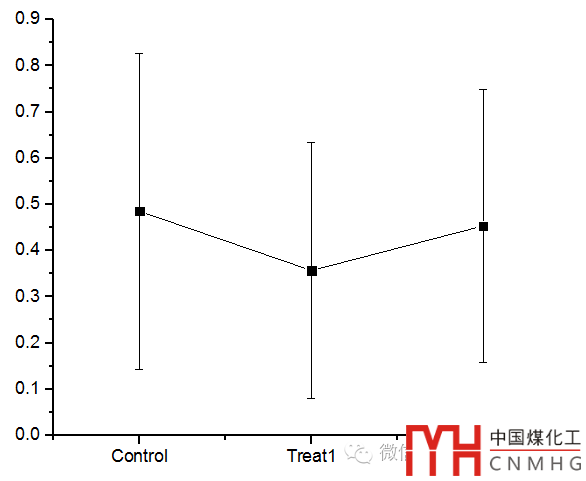

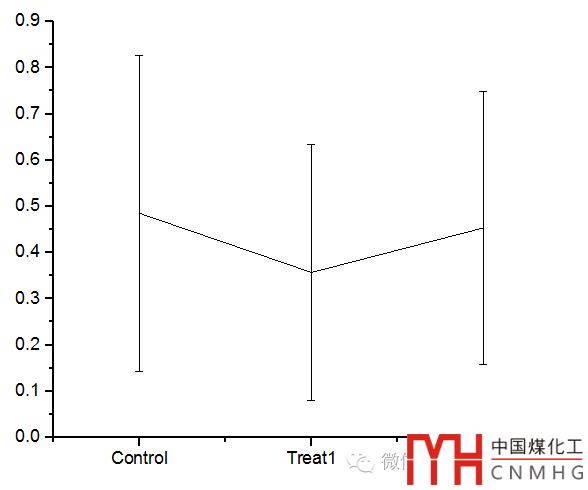

    1. Line + Error Bar

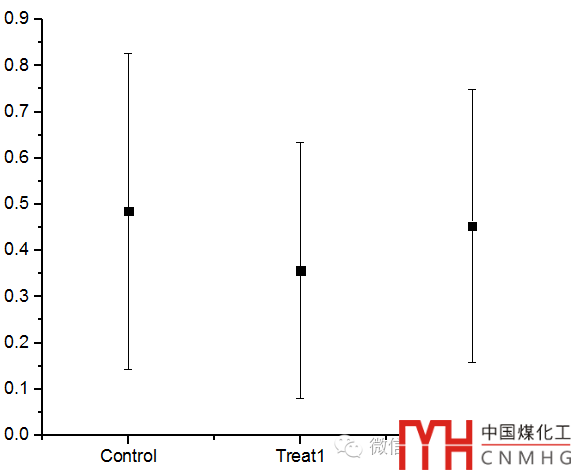

    2. Scatter +Error Bar

    3. Line + Scatter +Error Bar

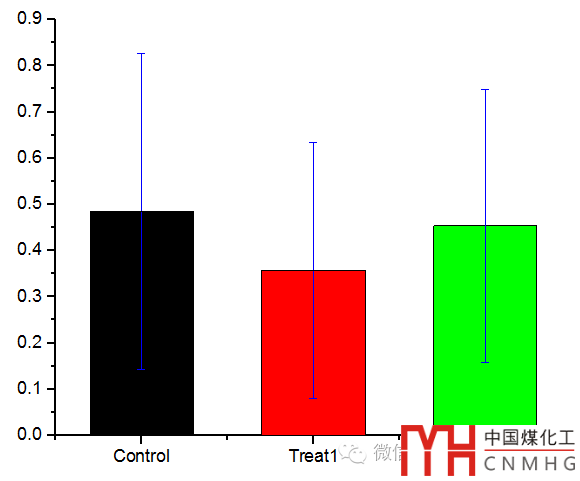

    4. Column/Bar + Error Bar



3
SD還是SE?

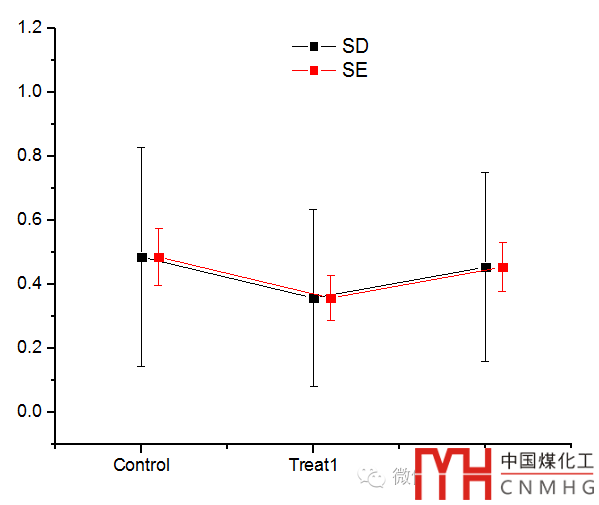

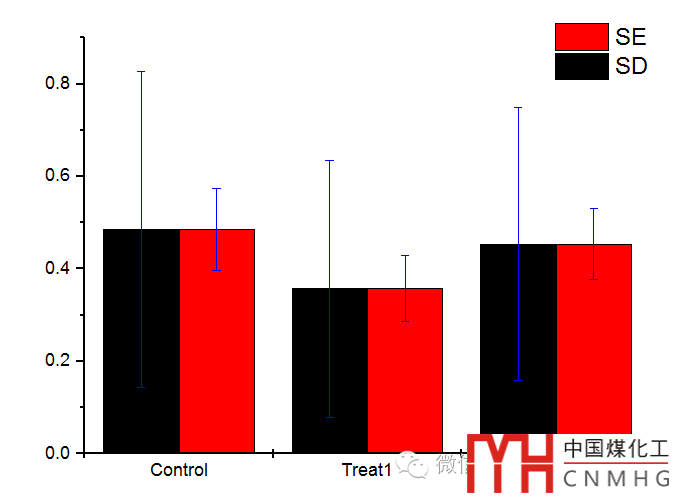

通常用標準偏差（SD）、標準誤差（SE）或者置信區間（比如95%置信區間）來表示誤差棒，以示例來看看其中的差別。使用SE作為誤差棒的長度明顯小于SD，柱狀圖中看的更清楚，實際使用過程中選擇SD，還是SE，你自己做主。



4

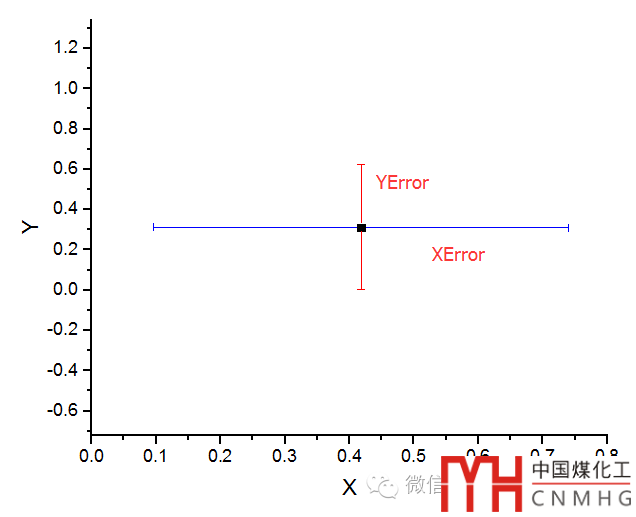

繪制X/Y均有誤差棒的圖形
向X軸方向添加誤差棒和Y軸方向添加誤差棒的操作完全一樣。

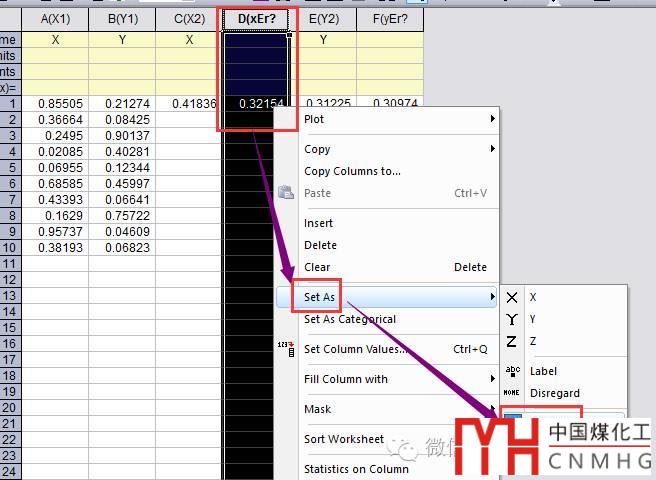

  1. 設置XError

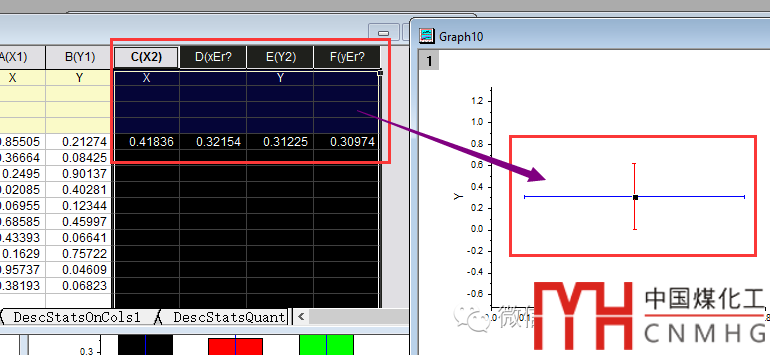

  2. 繪圖時選擇XXErrorYYError



5

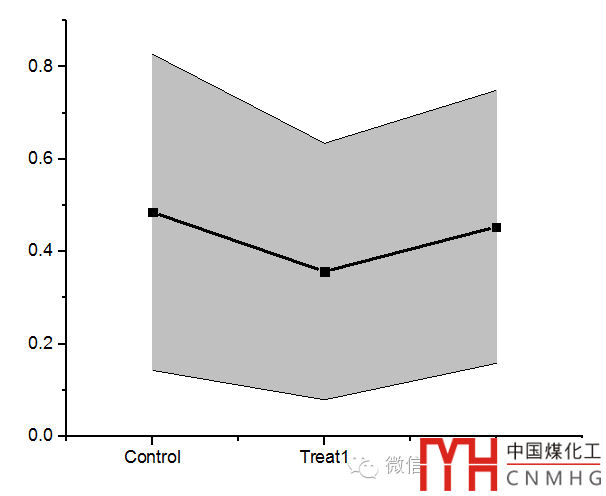

區域填充的誤差棒


誤差除了以棒的形式表示以外，還可以使用填充圖的形式描述。

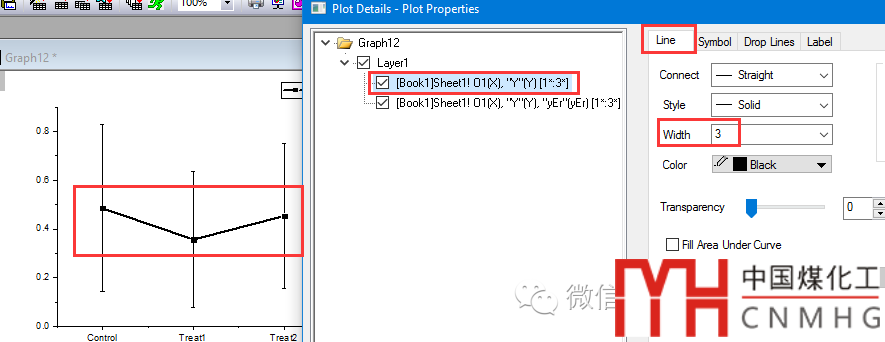

  1. 插入帶誤差棒的線型圖，線條粗細調整為3

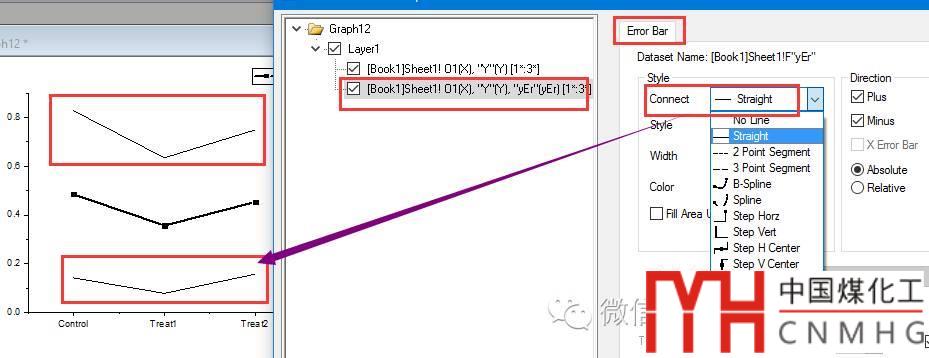

  2. 切換到Y(jié)Error的標簽，誤差棒的連接方式（Connected）設為Straight

  3. 勾選Fill Area Under Curve

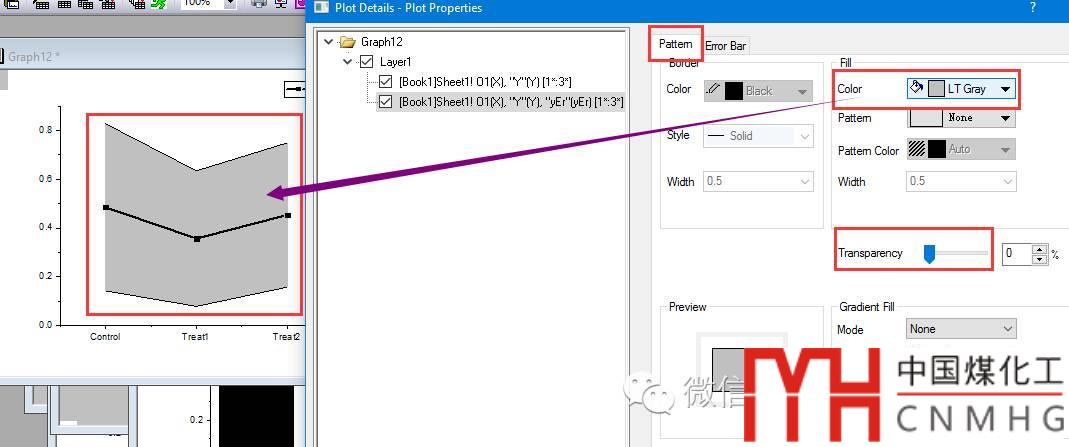

  4. 設置填充的顏色和透明度



  5. OK!



所用軟件：OriginLab OriginPro 2016 @Windows 10 pro。
