假期閑著沒事，寫篇前段時間經常有人問我的問題；要學分析，電腦需要什么樣的配置！今天抽時間在工作電腦上找了二張分析的圖片，把這篇短文章發出去。如果你只做分析中的常規計算（非線性，瞬態的除外），如果你的理論知識足夠普通電腦就可以了。根本不需要很強大的配置，說的簡單點就是5k-1w的臺式機就可以了（畸形配置除外哈）。
目前來說常規分析中直徑稍大換熱器的管板分析是對電腦要求比較高的。但模型大小，畫網格的難度，網格的數量和計算方程的多少這都是分析計算人員可以自己控制的。例如直徑4米，一萬多根換熱管的固定管板換熱器，單工況的計算結果2G-20G都有可能，同一臺電腦計算時間5分鐘到4小時都是可能的。對于分析人員要學會根據自己的電腦配置選擇合適的模型大小，合適的單元類型，合適的網格密度，合適計算精度；而不是一味的要求提高電腦配置！

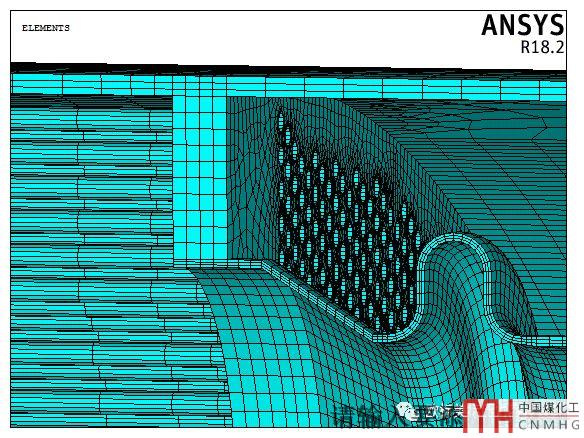

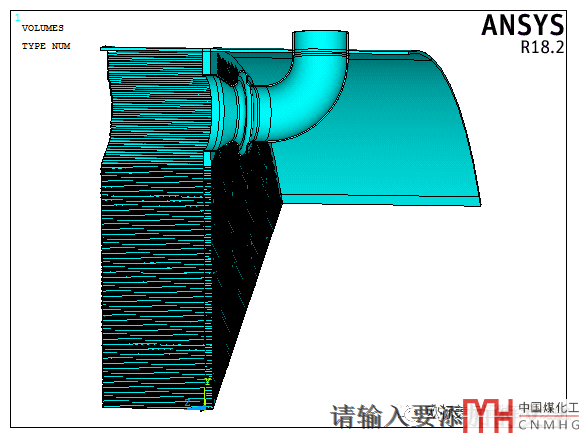

下圖是一萬八千多根換熱管的固定管板換熱器根據計算需要，布管形式及電腦配置，管板我建了60°角的一塊區域，軸向建了一半。
很多人問我你咋還在用ANSYS經典，咋還不學ANSYS workbench。沒有時間和精力只是借口，主要是因?yàn)閣orkbench對于做換熱器的分析來說功能上還是不如經典強大。Workbench 2020版已經加入了桿單元，距離我常用的ANSYS經典功能只差一個由面網格拉出/旋轉出帶網格的體。稍微懂一點ANSYS的都能想象或知道，換熱器的管板上如果換熱器較多劃分體網格是個比較有難度的事情，但是如果畫面網格就相對簡單很多。如果換熱器直徑大，換熱管多，且還不能建1/4的管板，那么為了在現有電腦配置的基礎上做管板的分析計算換熱管只能用PIPE單元，而不能使用solid單元。
關于建模：如模型較大盡量用1/N的模型；換熱器軸向建一半這樣就只有一塊管板，一塊管板在根據布管的基本對稱性在圓周方向建…1/8,1/6,1/4,1/2的模型。
關于單元：如果需要建的換熱管數量非常多，例如大于5000根，那么換熱管可以選用PIPE單元不用solid單元。如果不需要計算疲勞，即使選solid單元也可以選擇低階的8節點的solid 185而沒必要選用高階的20節點的solid 186。高階單元即使單元數量同樣多，節點也會多很多，方程數會多很多對電腦CPU和內存的要求都要高很多。
關于網格疏密程度：盡量用六面體網格，除非六面體網格實在有困難；六面體網格即使你是處女座的也沒必要追求全模型1:1:1的立方體網格；只要保證你關心的地方網格還可以，不關心的地方網格畫那么漂亮干嘛。咱干活能體現哪里是重點不，不能眉毛胡子一把抓！如在大街上純粹以欣賞的眼光看美女，看臉，看身材，看氣質就可以了，你還非要關注腳大小，頭發長短這不是。。。
關于計算精度：模型很大計算時間較長時可以將ANSYS求解精度降低，用pcg求解；將默認的1e-8次方，修改成1e-5次方甚至更低的1e-4次方，都能滿足工程上的計算需要對結果的影響很小很小。“/solu alls Eqslv，pcg，1e-5 msave，on solve”。
就磨嘰這么多吧！如果你理論知識不夠還有強迫癥還是晚期那種，如果不改變你用十幾萬的服務器都不夠用！
