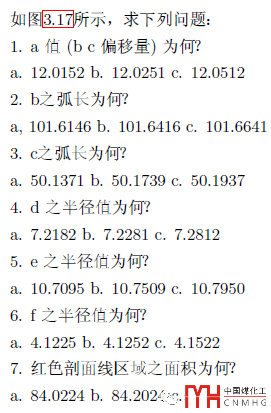

這張圖只給出了一個尺寸：100，感覺無從下手。但這種圖必須要弄清楚隱含的條件，外圍是正五邊形不必說了，那條圓弧與五邊形的邊垂直，隱含就是兩端都垂直，那圓心就在這兩條邊上，延長就可以得到圓心。另外一條圓弧可以偏移得到，不過位置是通過五邊形的中點的。另外這個圖形是中心對稱的，最下面的圓除和兩條圓弧相切外，圓心應該在中間的對稱軸上，確定了這一個圓，其他圓就簡單了。

可以自己畫一下，如果不會，再看一下答案和動圖。

答案：

1、a：12.0512

2、b的弧長：101.6641

3、c的弧長：50.1739

4、d的半徑：7.2812

5、e的半徑：10795

6、f的半徑：4.1522

7、填充面積：84.0224

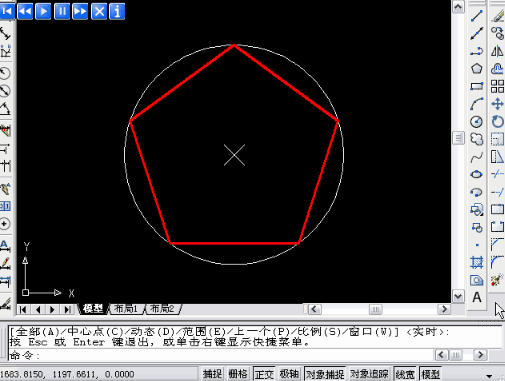

操作動圖如下：

注：由于信息只能直接發動圖，上面的播放、快進等按鈕不起作用！
